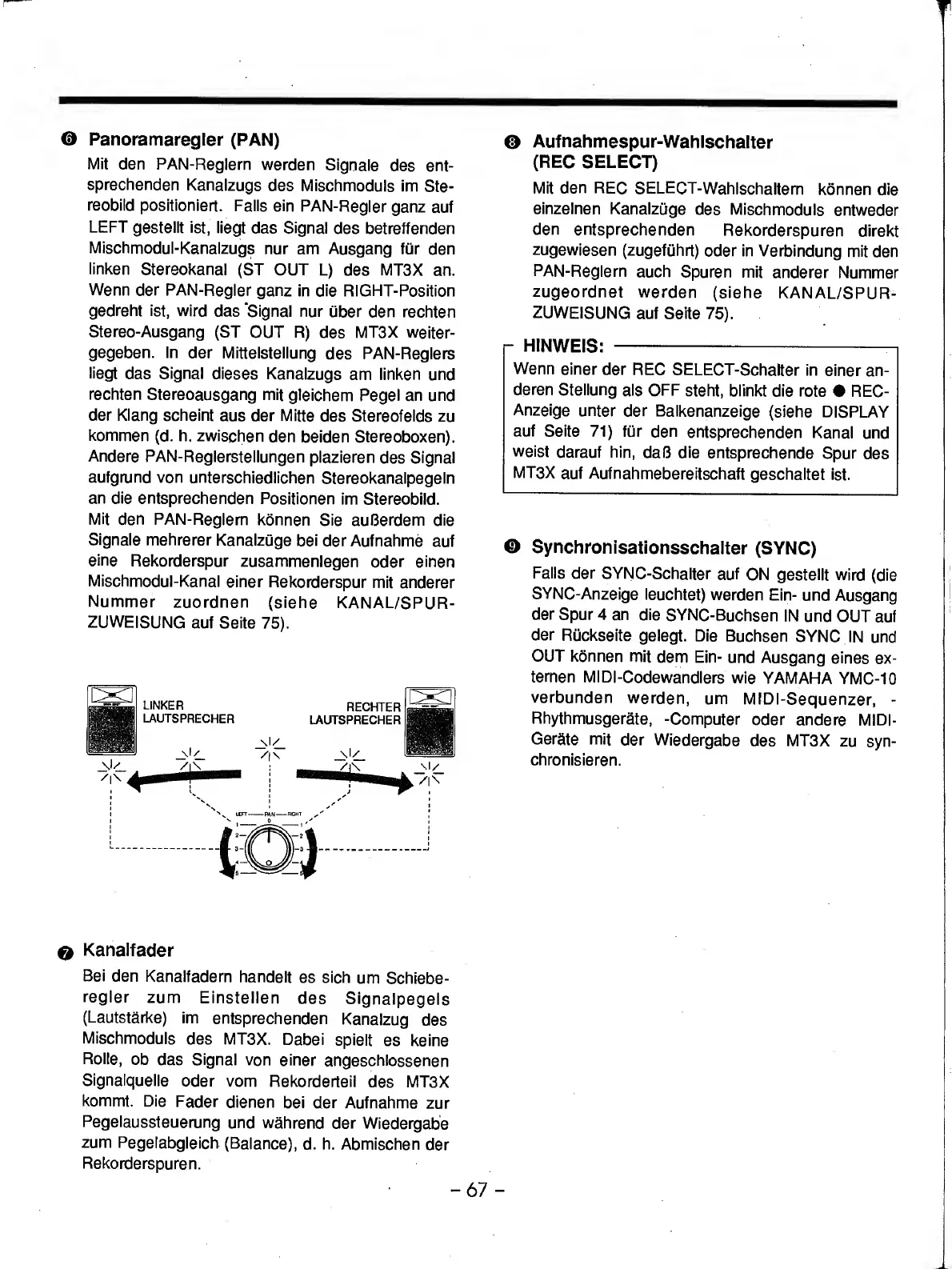

@ Panoramaregler (PAN)
Mit den PAN-Reg!ern werden Signale des ent-
sprechenden Kanaizugs des Mischmoduls im Ste-
reobild positioniert. Falls ein PAN-Regler ganz auf
LEFT gestellt ist, liegt das Signal des betreffenden
Mischmodul-Kanaizugs nur am Ausgang fur den
linker Stereokanal (ST OUT L) des MT3X an.
Wenn der PAN-Regler ganz in die RIGHT-Position
gedreht ist, wird das ‘Signal nur uber den rechten
Stereo-Ausgang (ST OUT R) des MT3X weiter-
gegeben. in der Mittelstellung des PAN-Reglers
liegt das Signal dieses Kanaizugs am linker und
rechten Stereoausgang mit gleichem Pegel an und
der Klang scheint aus der Mine des Stereofelds zu
kommen (d. h. zwischen den beiden Stereoboxen).
Andere PAN-Reglerstellungen plazieren des Signal
aufgmnd von unterschiedlichen Stereokanalpegein
an die entsprechenden Positioner im Stereobild.
Mit den PAN-Reglern konnen Sie auBerdem die
Signale mehrerer Kanaizuge bei der Aufnahme auf
eine Rekorderspur zusammenlegen Oder einen
Mischmodul-Kanal einer Rekorderspur mit anderer
Nummer zuordnen (siehe KANAL/SPUR-
ZUWEISUNG auf Seite 75).
^ Kanalfader
Bei den Kanalfadern handelt es sich um Schiebe-
regler zum Einstellen des Signalpegels
(Lautstarke) im entsprechenden Kanaizug des
Mischmoduls des MT3X. Dabei spielt es keine
Rolle, Ob das Signal von einer angeschlossenen
Signalquelle Oder vom Rekorderteii des MT3X
kommt. Die Fader dienen bei der Aufnahme zur
Pegelaussteuerung und wahrend der Wiedergabe
zum Pegelabgleich (Balance), d. h. Abmischen der
Rekorderspuren.
O Aufnahmespur-Wahlschalter
(REC SELECT)
Mit den REC SELECT-Wahlschaltern konnen die
einzelnen Kanaizuge des Mischmoduls entweder
den entsprechenden Rekorderspuren direkt
zugewiesen (zugefuhrt) Oder in Verbindung mit den
PAN-Reglern auch Spuren mit anderer Nummer
zugeordnet werden (siehe KANAL/SPUR-
ZUWEISUNG auf Seite 75).
r HINWEIS: -q
Wenn einer der REC SELECT-Schalter in einer an-
deren Stellung als OFF steht, blinkt die rote • REC-
Anzeige unter der Balkenanzeige (siehe DISPLAY
auf Seite 71) fur den entsprechenden Kanal und
weist darauf hin, daS die entsprechende Spur des
MT3X auf Aufnahmebereitschaft geschaltet ist.
O Synchronisationsschalter (SYNC)
Falls der SYNC-Schalter auf ON gestellt wird (die
SYNC-Anzeige leuchtet) werden Ein- und Ausgang
der Spur 4 an die SYNC-Buchsen IN und OUT auf
der Ruckseite gelegt. Die Buchsen SYNC IN und
OUT kdnnen mit dem Ein- und Ausgang eines ex-
ternen MIDI-Codewandlers wie YAMAHA YMC-10
verbunden werden, um MIDI-Sequenzer, -
Rhythmusgerate, -Computer Oder andere MIDI-
Gerate mit der Wiedergabe des MT3X zu syn-
chronisieren.
- 6 7 -
