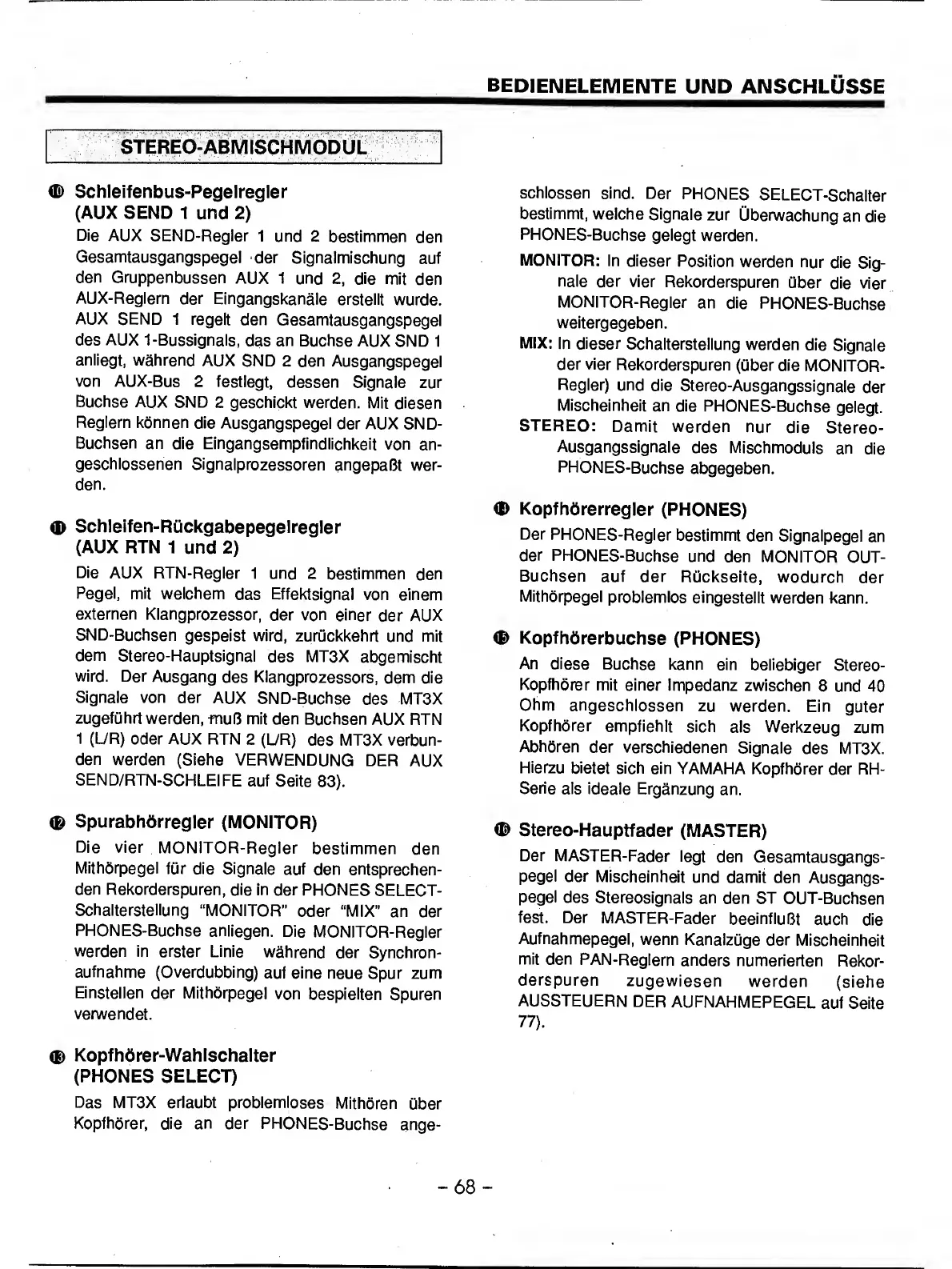

BEDIENELEMENTE
UND
ANSCHLUSSE
STEREO-ABMISCHMODUL
Schleifenbus-Pegelregler
(AUX
SEND
1
und
2)
Die
AUX
SEND-Regler
1
und
2
bestimmen
den
Gesamtausgangspegel
der
Signalmischung
auf
den
Gruppenbussen
AUX
1
und
2,
die
mit
den
AUX-Regiern
der
Eingangskanaie
ersteiit
wurde.
AUX
SEND
1
regeit
den
Gesamtausgangspegel
des
AUX
1-Bussignals,
das
an
Buchse
AUX
SND
1
aniiegt,
wahrend
AUX
SND
2
den
Ausgangspegel
von
AUX-Bus
2
festlegt,
dessen
Signale
zur
Buchse
AUX
SND
2
geschickt
werden.
Mit
diesen
Reglern
konnen
die
Ausgangspegel
der
AUX
SND-
Buchsen
an
die
Eingangsempfindlichkeit
von
an-
geschlossenen
Signalprozessoren
angepaBt
wer¬
den.
Schleifen<Ruckgabepegelregler
(AUX
RTN
1
und
2)
Die
AUX
RTN-Regler
1
und
2
bestimmen
den
Pegel,
mit
welchem
das
Effektsignal
von
einem
externen
Klangprozessor,
der
von
einer
der
AUX
SND-Buchsen
gespeist
wird,
zuruckkehrt
und
mit
dem
Stereo-Hauptsignal
des
MT3X
abgemischt
wird.
Der
Ausgang
des
Klangprozessors,
dem
die
Signale
von
der
AUX
SND-Buchse
des
MT3X
zugefuhrt
werden,
fnuB
mit
den
Buchsen
AUX
RTN
1
(L/R)
Oder
AUX
RTN
2
(UR)
des
MT3X
verbun-
den
werden
(Siehe
VERWENDUNG
DER
AUX
SEND/RTN-SCHLEIFE
auf
Seite
83).
schlossen
sind.
Der
PHONES
SELECT-Schalter
bestimmt,
welche
Signale
zur
Ubenwachung
an
die
PHONES-Buchse
gelegt
werden.
MONITOR:
In
dieser
Position
werden
nur
die
Sig¬
nale
der
vier
Rekorderspuren
uber
die
vier
MONITOR-Regler
an
die
PHONES-Buchse
weitergegeben.
MIX:
In
dieser
Schalterstellung
werden
die
Signale
der
vier
Rekorderspuren
(uber
die
MONITOR-
Regler)
und
die
Stereo-Ausgangssignale
der
Mischeinheit
an
die
PHONES-Buchse
gelegt.
STEREO:
Damit
werden
nur
die
Stereo-
Ausgangssignale
des
Mischmoduls
an
die
PHONES-Buchse
abgegeben.
®
Kopfhdrerregler
(PHONES)
Der
PHONES-Regler
bestimmt
den
Signalpegel
an
der
PHONES-Buchse
und
den
MONITOR
OUT-
Buchsen
auf
der
Ruckseite,
wodurch
der
Mithorpegel
problemlos
eingestellt
werden
kann.
<ff
Kopfhdrerbuchse
(PHONES)
An
diese
Buchse
kann
ein
beliebiger
Stereo-
Kopfhdrer
mit
einer
Impedanz
zwischen
8
und
40
Ohm
angeschlossen
zu
werden.
Ein
guter
Kopfhdrer
empfiehit
sich
als
Werkzeug
zum
Abhoren
der
verschiedenen
Signale
des
MT3X.
Hierzu
bietet
sich
ein
YAMAHA
Kopfhdrer
der
RH-
Serie
als
ideale
Erganzung
an.
®
Spurabhdrregler
(MONITOR)
Die
vier
MONITOR-Regler
bestimmen
den
Mithorpegel
fiir
die
Signale
auf
den
entsprechen-
den
Rekorderspuren,
die
in
der
PHONES
SELECT-
Schalterstellung
“MONITOR”
Oder
“MIX"
an
der
PHONES-Buchse
aniiegen.
Die
MONITOR-Regler
werden
in
erster
Linie
wShrend
der
Synchron-
aufnahme
(Overdubbing)
auf
eine
neue
Spur
zum
Einstellen
der
Mithorpegel
von
bespielten
Spuren
verwendet.
®
Kopfhdrer-Wahlschaiter
(PHONES
SELECT)
Das
MT3X
erlaubt
problemloses
Mithoren
uber
Kopfhorer,
die
an
der
PHONES-Buchse
ange-
®
Stereo-Hauptfader
(MASTER)
Der
MASTER-Fader
legt
den
Gesamtausgangs¬
pegel
der
Mischeinheit
und
damit
den
Ausgangs¬
pegel
des
Stereosignals
an
den
ST
OUT-Buchsen
test.
Der
MASTER-Fader
beeinfluBt
auch
die
Aufnahmepegel,
wenn
Kanaizuge
der
Mischeinheit
mit
den
PAN-Reglern
anders
numerierten
Rekor¬
derspuren
zugewiesen
werden
(siehe
AUSSTEUERN
DER
AUFNAHMEPEGEL
auf
Seite
77).
68
-
