[U220F]
[U220F]
PNA PNB
[U220H]
[U220H]
[U220E] [U220G]
[U220E] [U220G]
DC-IN
FLT
DM
JK
[U220D]
JK circuit board plate
（JK シート取付金具）
DM circuit board plate
（DM シート取付金具）
Upper case assembly
（上ケース Ass'y）
6. PNA Circuit Board
(Time required: About 4 minutes)
6-1 Remove the upper case assembly. (See procedure 1.)
6-2 Remove the five (5) screws marked [U220E]. Then
remove the JK circuit board assembly. (Fig. 3)
* The JK circuit board assembly consists of the
JK circuit board plate and JK circuit board.
6-3 Remove the eleven (11) screws marked [U220F]. The
PNA circuit board can then be removed. (Fig. 4)
7. PNB Circuit Board
(Time required: About 4 minutes)
7-1 Remove the upper case assembly. (See procedure 1.)
7-2 Remove the two (2) screws marked [U220D], the
screw marked [D30], and six (6) screws marked
[U220G]. Then remove the DM circuit board assembly
and DC-IN circuit board. (Fig. 2, Fig. 3)
* The DM circuit board assembly consists of the
DM circuit board plate, DM circuit board, and
FLT circuit board.
7-3 Remove the seven (7) screws marked [U220H]. The
PNB circuit board can then be removed. (Fig. 5)
6. PNA シート
（所要時間：約 4 分）
6-1 上ケース Ass'y を外します。（1 項参照）
6-2 ［U220E］のネジ 5 本を外し、JK シート Ass'y を外
します。（図 3）
※ JK シート Ass'y は、JK シート取付金具と JK シー
トで構成されています。
6-3 ［U220F］のネジ 11 本を外し、PNA シートを外します。
（図 4）
7. PNB シート
（所要時間：約 4 分）
7-1 上ケース Ass'y を外します。（1 項参照）
7-2 ［U220D］のネジ 2 本、［D30］のネジ 1 本、［U220G］
のネジ 6 本を外し、DM シート Ass'y と DC-IN シー
トを外します。（図 2、図 3）
※ DM シートAss'y は、DM シート取付金具、DM シー
ト、および FLT シートで構成されています。
7-3 ［U220H］のネジ 7 本を外し、PNB シートを外します。
（図 5）

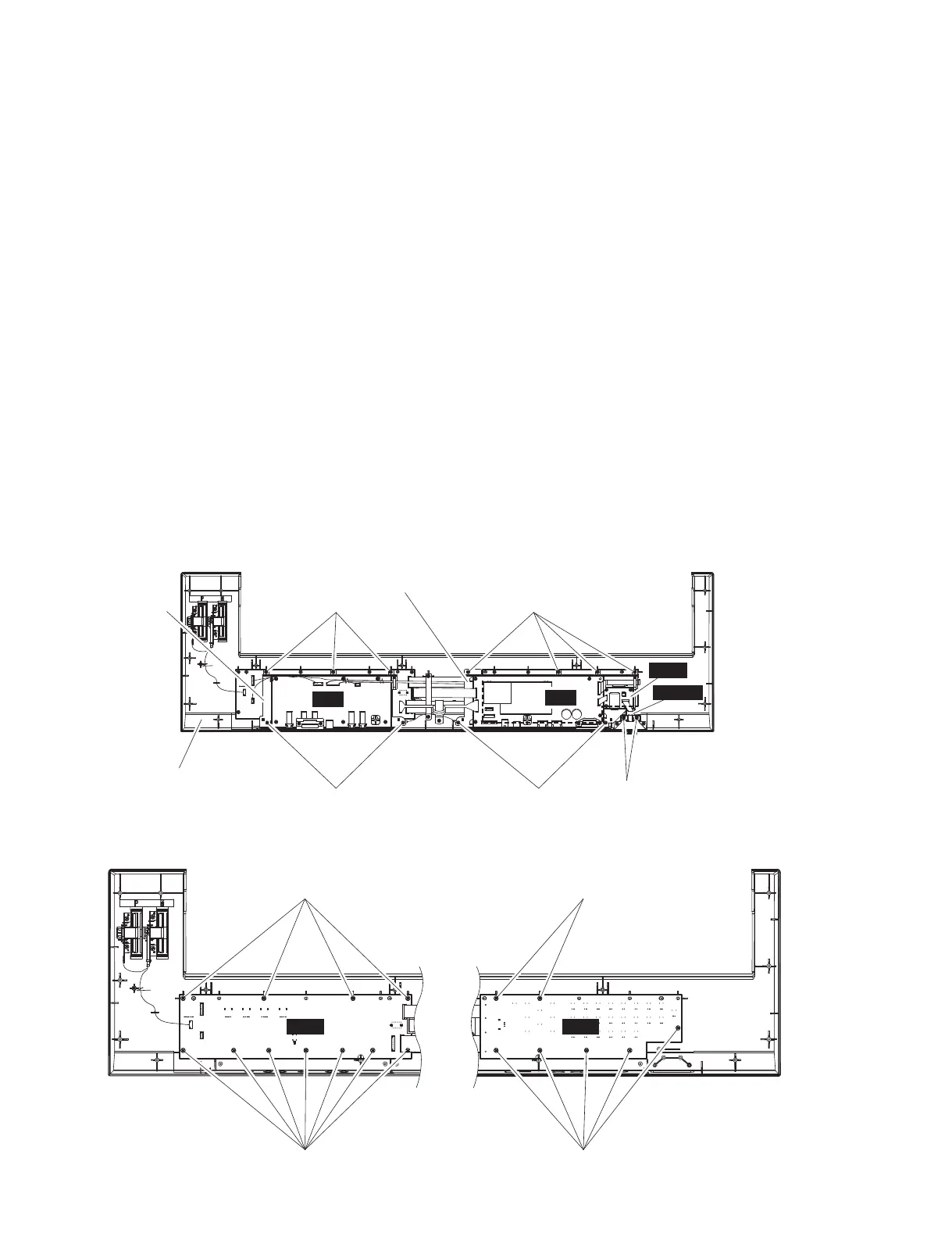

Fig. 3
（図 3）
Fig. 4
（図 4）
Fig. 5
（図 5）
10
MX61/MX49
