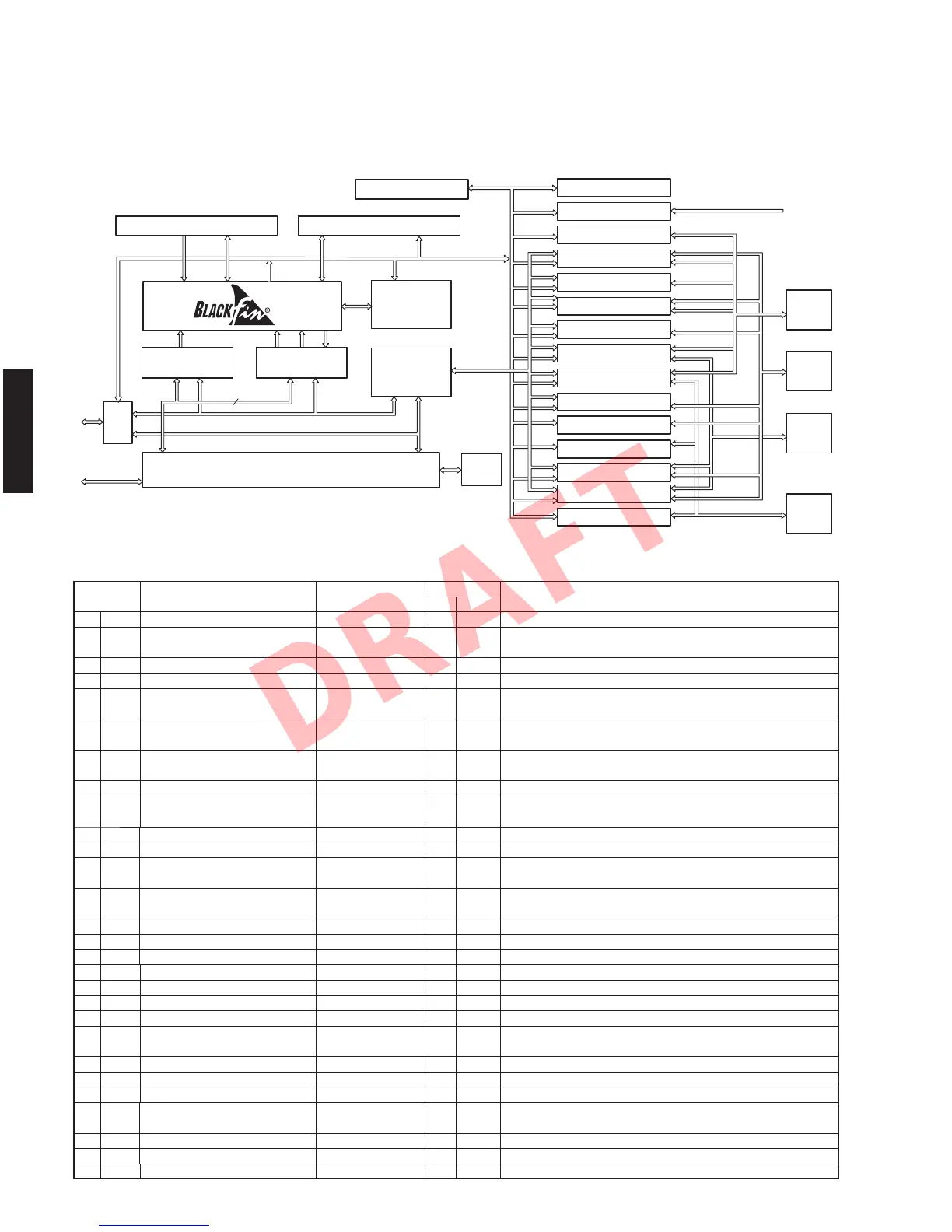

IC901: ADSST-DR-11Z (DIGITAL P.C.B.)
Network microprocessor
* No replacement part available.
L1 DATA
MEMORY
EXTERNAL PORT
FLASH, SDRAM CONTROL
L1 INSTRUCTION
MEMORY
VOLTAGE REGULATOR
WATCHDOG TIMER
OTP MEMORY
RTC
COUNTER
SPORT0
SPORT1
UART0
NFC
PPI
SPI
PORT J
GPIO
PORT H
GPIO
PORT G
GPIO
PORT F
TIMER7·1
TIMER0
TWI
HOST DMA
EMAC
UART1
JTAG TEST AND EMULATION
INTERRUPT
CONTROLLER
DMA
CONTROLLER
DMA
ACCESS
BUS
BOOT
ROM
DEB
DCB
EAB
16
ACCESS BUS
PERIPHERAL
USB
Pin No. Port Name Function Name
ON
Detail of Function
I/O Logic
1 A1 GND GND
2A2
PF9/PPI_D9/
RSCLK1/%SPISEL6%
DBG_LED1 B Data Debug input/output port1 (DIP_SW1 input/LED1 output)
3 A3 PF11/PPI_D11/TFS1/CZM BF_WCK1 I Clock I2S word clock input
4 A4 SCL BF_I2C_SCL O Clock EEPROM / VideoENC / Apple_Coprocessor / Clock I2C data
5A5
PF13/PPI_D13/
TSCLK1/%SPISEL3%/CUD
BF_BCK1 I Clock I2S Bit clock input
6A6
PF15/PPI_D15/DR1SEC/UAR-
T1RX/TACI3
---
7A7
PH0/ND_D0/MIICRS/RMIICRSDV/
HOST_D0
RMII_CRSDV I Data PHY: RMII carrier sence/DataValid
8 A8 PH2/ND_D2/MDIO/HOST_D2 PHY_MDIO B Data PHY: Management channel clock
9A9
PH4/ND_D4/MIITXCLK/RMII_REF-
CLK/HOST_D4
RMII_REFCLK I Clock PHY: RMII reference clock (50MHz)
10 A10 XTAL 23.04MHz crystal
11 A11 CLKIN 23.04MHz crystal
12 A12
PH8/%SPISEL4%/ERXD1/HOST_
D8/TACLK2
RMII_RXD1 I Data PHY: RMII RXD1
13 A13
PH10/%ND_CE%/ERXD2/HOST_
D10
PHY_N_FDX I Data PHY: PHY_NWAYEN
14 A14 RTXI I Clock
15 A15 RTXO O Clock
16 A16 VDDRTC
17 A17 GND
18 A18 USB_XO O Clock
19 A19 USB_XI I Clock 24MHzUSB clock input
20 A20 GND
21 B1
PF7/PPI_D7/DR0SEC/ND_D7A/
TACI1
USB_FSSEL O Data I2S (USB) FS select
22 B2 PF8/PPI_D8/DR1PRI DBG_LED0 B Data Debug input/output port0 (DIP_SW0 input/LED0 output)
23 B3 PF10/PPI_D10/RFS1/%SPISEL7% PLD_N_RST O L act PLD reset
24 B4 SDA BF_I2C_SDA B Data I2C data (EEPROM / Apple_Coprocessor / Clock)
25 B5
PF12/PPI_D12/
DT1PRI/%SPISEL2%/CDG
BF_SDO1 O Data I2S1 data output
26 B6 PF14/PPI_D14/DT1SEC/UART1TX APPLE_N_RST O L act Apple certification chip reset (L: reset)
27 B7 PH1/ND_D1/ERXER/HOST_D1 RMII_RXER I Data PHY: RMII receive error
28 B8 PH3/ND_D3/ETXEN/HOST_D3 RMII_TXEN O Clock PHY: RMII TX enable
80
RX-V671/HTR-6064/RX-A710
RX-V671/HTR-6064/
RX-A710
DRAFT
