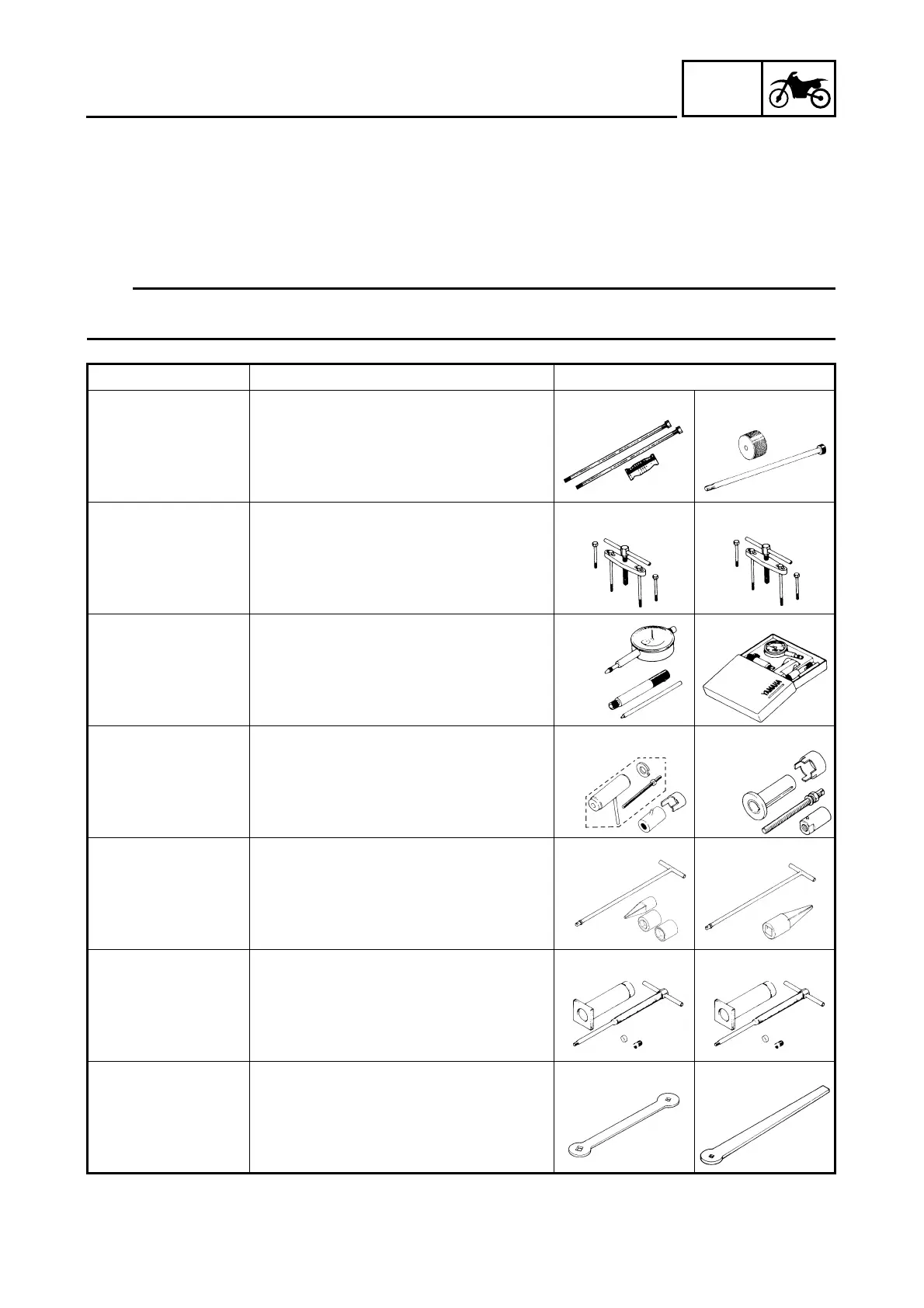

OUTILS SPÉCIAUX
Les outils spéciaux appropriés sont indispensables pour pouvoir effectuer un assemblage et une mise au point
complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à
l’emploi d’outils impropres et aux techniques improvisées entraînées par ceux-ci. La forme et le numéro de
pièce des outils spéciaux diffèrent selon les pays. Voilà pourquoi il y a parfois deux versions d’un outil. La
liste suivante permet d’éviter toute erreur lors de la commande de pièces.
N.B.:
● Aux USA et au CDN, utiliser les numéros précédés de “YM-”, “YU-” , “YS-” ou “ACC-”.
● Dans les autres pays, utiliser le numéro de pièce commençant par “90890-”.
Numéro de pièce Nom/destination de l’outil Illustration
YU-1083-A
90890-01084
90890-01085
Kit de petit extracteur à inertie
Masse
Boulon d’extracteur à inertie
Ces outils permettent de déposer et de remonter les axes de
culbuteur.
YU-1083-A 90890-01084
90890-01085
YU-1135-A, 90890-01135 Séparateur de demi-carters
Ces outils permettent de séparer le carter-moteur ainsi que
de retirer le vilebrequin d’un demi-carter.
YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256
Comparateur à cadran et base
Base
Ces outils permettent de vérifier la déformation ou le faux-
rond de pièces.
YU-3097
YU-1256
90890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YU-90063, 90890-01278
YU-91044, 90890-04081
Outil de mise ne place du carter-moteur
Entretoise d’installation du vilebrequin
Boulon de montage du vilebrequin
Adaptateur
Entretoise (outil de montage de vilebrequin)
Ces outils servent à installer le vilebrequin.
YU-90050
YU-91044
YU-90063
90890-01274
90890-01275
90890-01278
90890-04081
YM-1326, 90890-01326
YM-1300, 90890-01294
Poignée en T
Support de tige d’amortisseur
Ces outils permettent de maintenir la tige d’amortisseur
lors de la dépose et la mise en place de celui-ci.
YM-1326
YM-1300
90890-01326
90890-01294
YU-1304, 90890-01304 Kit d’extraction d’axe de piston
Cet outil sert à extraire l’axe de piston.
YU-1304 90890-01304
YM-8035, 90890-01311 Outil de réglage de poussoir
Cet outil permet de régler le jeu des soupapes.
YM-8035 90890-01311
OUTILS SPÉCIAUX
1 - 6
