Yamaha VF90 - Système de Trim

1
2
ZMU08090

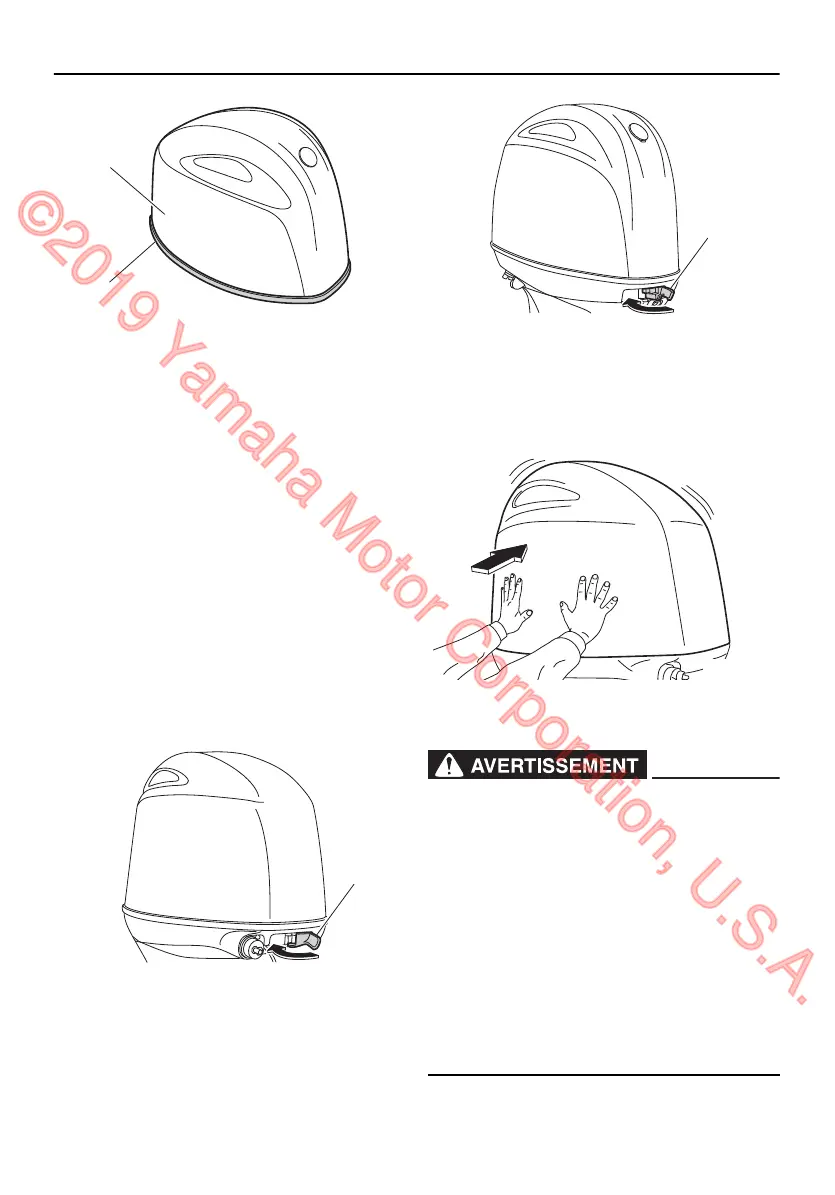

1. Capot supérieur
2. Joint en caoutchouc
3. Placez le capot supérieur sur la cuvette.
4. Assurez-vous que le joint d’étanchéité
en caoutchouc est correctement posi-
tionné entre le capot supérieur et la cu-
vette.
5. Actionnez les leviers de verrouillage du
capot pour verrouiller le capot supérieur
comme illustré. ATTENTION: Si le ca-
pot supérieur n’est pas installé cor-
rectement, des projections d’eau
sous le capot supérieur risquent d’en-
dommager le moteur, et le capot su-
périeur risque de s’arracher en cours
de navigation à grande vitesse.
[FCM01992]
1
ZMU08091
1. Levier de verrouillage du capot
1
ZMU08092
1. Levier de verrouillage du capot
Après l’installation, vérifiez l’ajustement du
capot supérieur en appuyant dessus des
deux mains. Si le capot supérieur bouge, fai-
tes-le réparer par votre revendeur Yamaha.
ZMU07760
FMU34582
Système de trim
FWM01931
l
Ne vous placez jamais sous l’embase
lorsque le moteur hors-bord est relevé,
même si le levier de support de relevage
est verrouillé. De graves blessures peu-
vent résulter d’une chute accidentelle
du moteur hors-bord.
l
Un membre risque de se coincer entre
le moteur et le support de fixation lors-
que le moteur est relevé et abaissé.
l
Veillez à ce que personne ne se trouve à
proximité du moteur hors-bord avant
d’exécuter ce contrôle.
Opération
