Yamaha VF90 - Dépose de Lhélice; Installation de Lhélice

ZMU07854

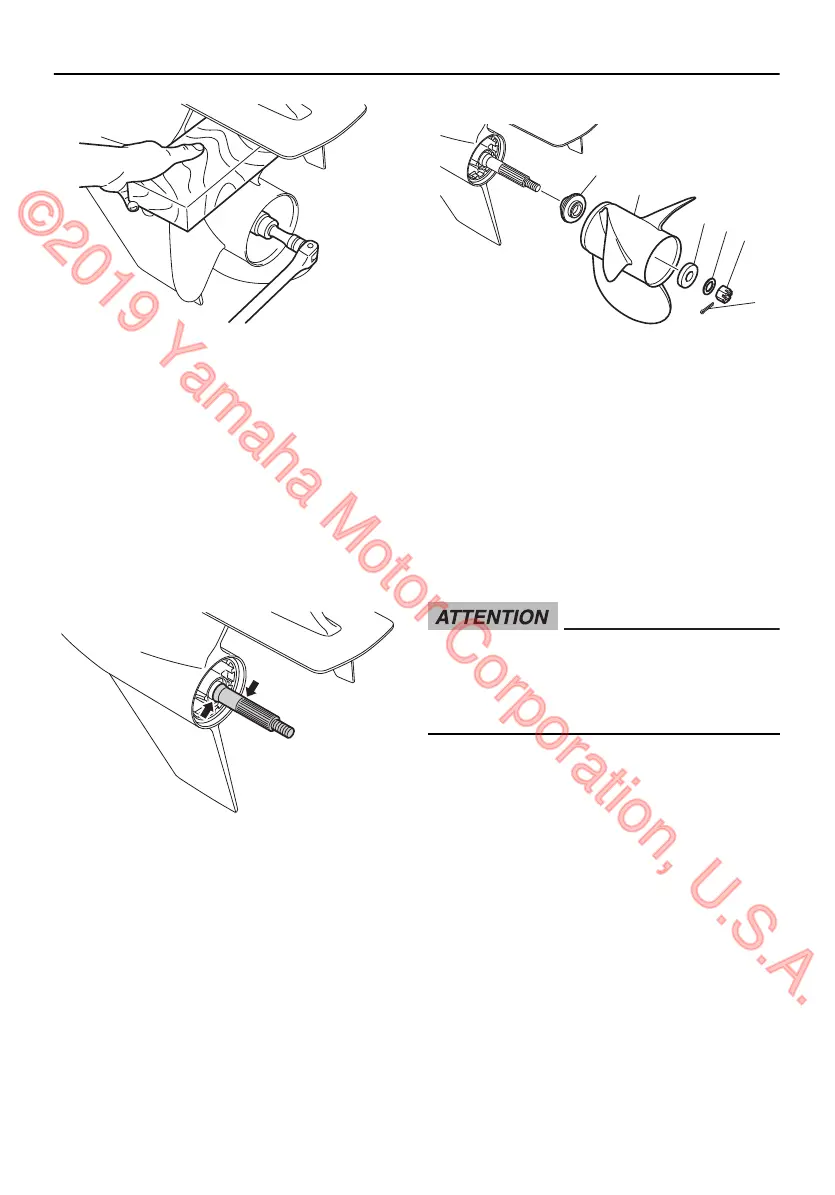

Points de contrôle
l
Vérifiez si chacune des pales de l’hélice ne
porte pas de traces d’érosion due à la ca-
vitation ou à la ventilation, ou d’autres
dommages.
l
Vérifiez si l’arbre d’hélice n’est pas endom-
magé.
l
Vérifiez si les cannelures ne présentent
pas de traces de dommages ni d’usure.
l
Vérifiez s’il n’y a pas de ligne de pêche en-
roulée autour de l’arbre d’hélice.
ZMU08131
FMU42632
Dépose de l’hélice
1. Redressez la goupille fendue et ex-
trayez-la à l’aide d’une pince.
2. Déposez l’écrou d’hélice, la rondelle et
l’entretoise. AVERTISSEMENT! Ne
maintenez pas l’hélice avec la main
lorsque vous desserrez l’écrou de
l’hélice. [FWM01891]
ZMU07900
4
3
2
1
5
6
1. Goupille fendue
2. Ecrou d’hélice
3. Rondelle
4. Entretoise
5. Hélice
6. Rondelle de poussée
3. Déposez l’hélice, l’entretoise (si équi-
pée) et la rondelle de poussée.
FMU44911
Installation de l’hélice
FCM00502
Veillez à utiliser une nouvelle goupille fen-
due et à en replier correctement les extré-
mités. L’hélice risque sinon de s’enlever
en cours d’utilisation et d’être perdue.
1. Appliquez de la graisse Yamalube Mari-
ne ou une graisse anticorrosion sur l’ar-
bre d’hélice.
2. Installez la rondelle de poussée et l’héli-
ce sur l’arbre d’hélice. ATTENTION:
Veillez à installer la rondelle de pous-
sée avant d’installer l’hélice. Le carter
inférieur et le moyeu de l’hélice ris-
quent sinon de subir des dommages.
[FCM01882]
3. Installez l’entretoise, la rondelle et
l’écrou d’hélice. Serrez l’écrou de l’hélice
au couple spécifié.
Entretien
81
