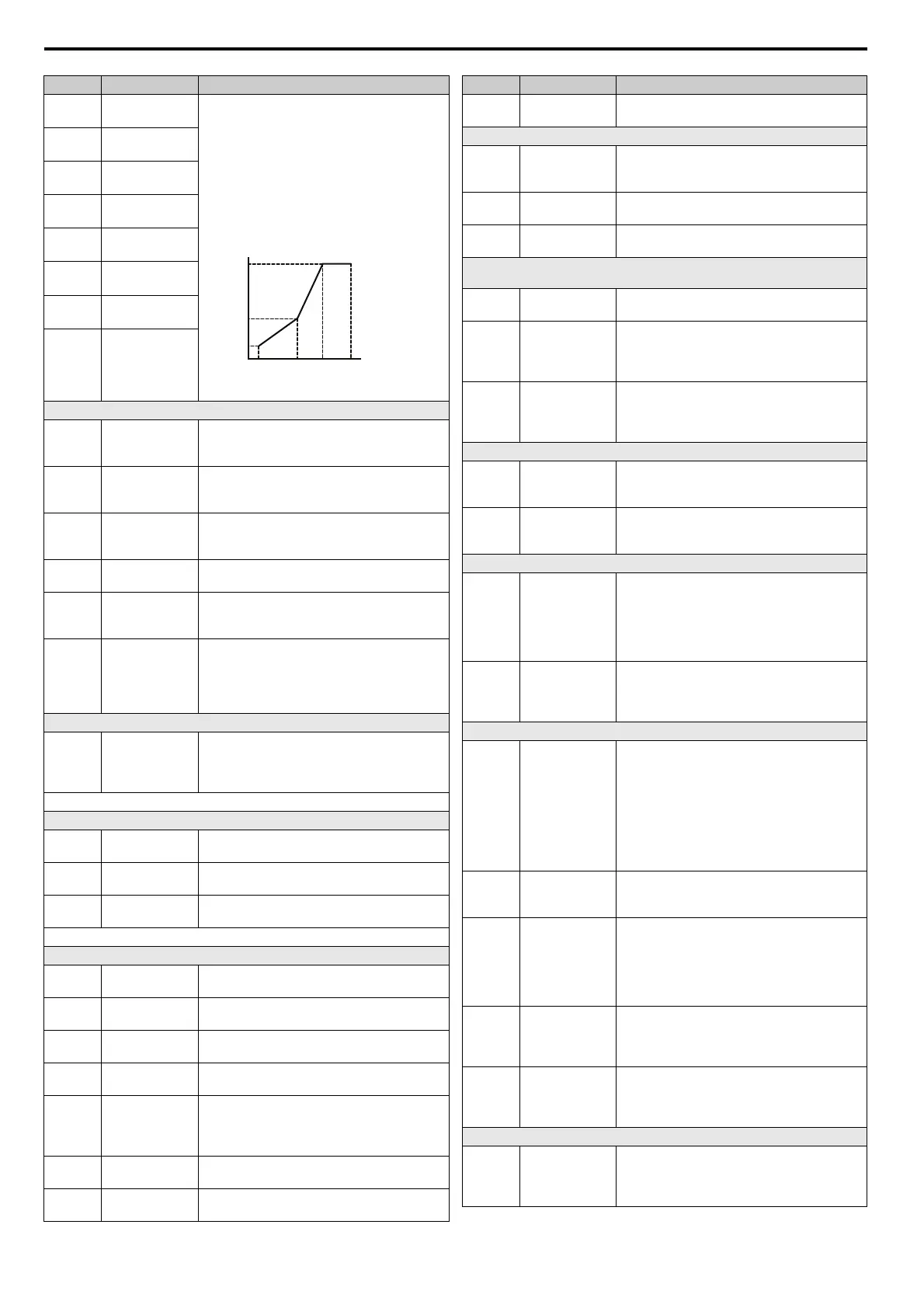

6 Tabella dei parametri
IT 24 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Manuale di avvio rapido
E1-04
Max. freq.
d'uscita
Per la regolazione di una caratteristica lineare V/
f, regolare gli stessi valori per E1-07 e E1-09. In
questo caso la regolazione per E1-08 viene
tralasciata.
Assicurarsi che le quattro frequenze siano
regolate nel rispetto di tali regole per evitare che
si verifichi un errore OPE10:
E1-04 t E1-06 t E1-07 t E1-09
E1-05
Max. Tensione di
uscita
E1-06 Frequenza di base
E1-07
Media freq.
d'uscita
E1-08
Media tensione
d'uscita
E1-09
Min. freq.
d'uscita
E1-10
Min. tensione
d'uscita
E1-13
Tensione
nominale del
motore
Dati del motore
E2-01
Corrente
nominale del
motore
Regolazione automatica durante Auto-Tuning.
E2-02
Scorrimento
nominale del
motore
Scorrimento nominale del motore in Hertz (Hz).
Regolazione automatica nell'Auto-Tuning
rotante.
E2-03
Corrente a vuoto
del motore
Corrente di magnetizzazione in Ampere.
Regolazione automatica nell'Auto-Tuning
rotante.
E2-04 Poli del motore
Numero dei poli del motore
Regolazione automatica nell' Auto-Tuning.
E2-05
Misurazione
resistenza
motore-morsetti
Regolazione della resistenza fase-fase del
motore in ohm. Regolazione automatica nell'
Auto-Tuning.
E2-06
Induttanza di
dispersione del
motore
Regolazione del valore per la caduta di tensione
dovuta all'induttanza di dispersione del motore
come percentuale della tensione nominale del
motore. Regolazione automatica nell'
Auto-Tuning.
Regolazioni per gli ingressi digitali
da H1-01
a
H1-06
Selezione
funzione ingressi
digitali da S1 a
S6
Selezione funzione per i morsetti da S1 a S6.
Le funzioni principali sono elencate a fine tabella.
Regolazioni uscite digitali
H2-01
Funzione uscite
digitali MA/MB
Stabilisce la funzione dell'uscita relè MA-MB-
MC.
H2-02
Funzione uscita
digitale P1
Selezione funzione per l'uscita fotoaccoppiatore
P1.
H2-03
Funzione uscita
digitale P2
Selezione funzione per l'uscita fotoaccoppiatore
P2.
Le funzioni principali sono elencate a fine tabella.
Regolazione ingresso analogico
H3-01
Sel. livello del
segnale A1
0: da 0 a +10 V (ingresso negativo azzerato)
1: da 0 a +10 V (ingresso bipolare)
H3-02
Selezione
funzione A1
Assegna una funzione al morsetto A1.
H3-03 Guadagno A1
Stabilisce il valore di ingresso in % all'ingresso
analogico 10 V.
H3-04
Polarizzazione
A1
Stabilisce il valore di ingresso in % all'ingresso
analogico 0 V.
H3-09
Selezione livello
del segnale A2
0: da 0 a +10 V (ingresso negativo azzerato)
1: da 0 a +10 V (ingresso bipolare)
2: da 4 a 20 mA (9 bit ingresso)
3: da 0 a 20 mA
H3-10
Selezione
funzione A2
Assegna una funzione al morsetto A2.
H3-11 Guadagno A2
Stabilisce il valore di ingresso in % all'ingresso
analogico 10 V/20 mA.
Par. Nome Descrizione
(E1-04)(E1-06)(E1-07)(E1-09)
(E1-10)
(E1-08)
(E1-05)
(E1-13)
Tensione di uscita
Frequenza di uscita
H3-12
Polarizzazione
A2
Stabilisce il valore di ingresso in % all'ingresso
analogico 0 V/0 mA/4.
Regolazione ingresso analogico
H4-01
Selezione
monitoraggio
AM
Immettere un valore di monitoraggio
corrispondente ai valori di monitoraggio  .
Esempio: Immissione “103” per U1-03.
H4-02 Guadagno AM
Regola la tensione di uscita del morsetto AM
uguale al 100% del valore di monitoraggio.
H4-02
Polarizzazione
AM
Regola la tensione di uscita del morsetto AM
uguale al 0% del valore di monitoraggio.
Regolazione ingresso sequenza di impulsi (ingresso frequenza di
riferimento)
H6-02
Misurazione
ingresso RP
Regola il numero degli impulsi (in Hz) che
corrisponde al 100 % del valore di ingresso.
H6-03
Guadagno per
ingresso
sequenza di
impulsi
Regola il valore di ingresso in % all'ingresso
frequenza di impulsi secondo la frequenza nel
parametro H6-02.
H6-04
Polarizzazione
per ingresso
sequenza di
impulsi
Regola il valore di ingresso in % a 0 Hz
frequenza sequenza di impulsi.
Uscita sequenza impulsi
H6-06
Selezione
monitoraggio MP
Immettere un valore che corrisponda ai valori di
monitoraggio U- . Esempio: Immettere
“102” per U1-02.
H6-07
Misurazione dei
parametri di
monitoraggio MP
Regola il numero degli impulsi di uscita (in Hz)
se il parametro di monitoraggio è 100%.
Protezione contro surriscaldamento del motore
L1-01
Selezione
protezione contro
sovraccarico
motore
Regolazione della protezione contro
sovraccarico del motore.
0: Disabilitata
1: Di norma motore raffreddato con ventola
2: Di norma motore con ventola esterna
3: Motore a regolazione vettoriale
L1-02
Tempo di
protezione contro
sovraccarico del
motore
Regola il tempo in minuti della protezione contro
il sovraccarico del motore. Normalmente non è
necessaria alcuna modifica.
Protezione contro lo stallo
L3-01
Selezione
protezione contro
lo stallo durante
accelerazione
0: Disattivata - Il motore accelera con la velocità
di accelerazione attivata e può entrare in stallo in
caso di carico troppo pesante oppure tempo di
accelerazione troppo breve.
1: Impiego generale - interrompe
l'accelerazione quando la corrente è superiore
a L3-02.
2: Intelligent - Accelerazione nel più breve
tempo possibile.
L3-02
Livello prot.
contro stallo
durante accel.
Regola l'intensità di corrente per la protezione
contro lo stallo durante l'accelerazione.
L3-04
Selezione prot.
contro stallo
durante decel.
0: Disabilitato - decelerazione come da
regolazione. Potrebbe verificarsi una
sovratensione (OV).
1: Impiego generale - la decelerazione viene
interrotta se la tensione bus DC aumenta
troppo.
L3-05
Selezione prot.
contro stallo
durante
funzionamento
0: Disattivato – Potrebbe verificarsi un
sovraccarico o uno stallo del motore.
1: Tempo decelerazione 1 - Riduzione della
velocità utilizzando C1-02.
L3-06
Livello prot.
contro stallo
durante
funzionamento
Limite di corrente per attivazione della
protezione contro stallo durante il
funzionamento.
Auto-Tuning
T1-01
Selezione
modalità Auto-
Tuning
0: Auto-Tuning rotante
2: Solo resistenza morsetto
3: Auto-Tuning rotante per
risparmio energia
Par. Nome Descrizione
TOMP_C710606_75A_0_0_prePrint.pdf 114 21.12.2010 13:52:37
