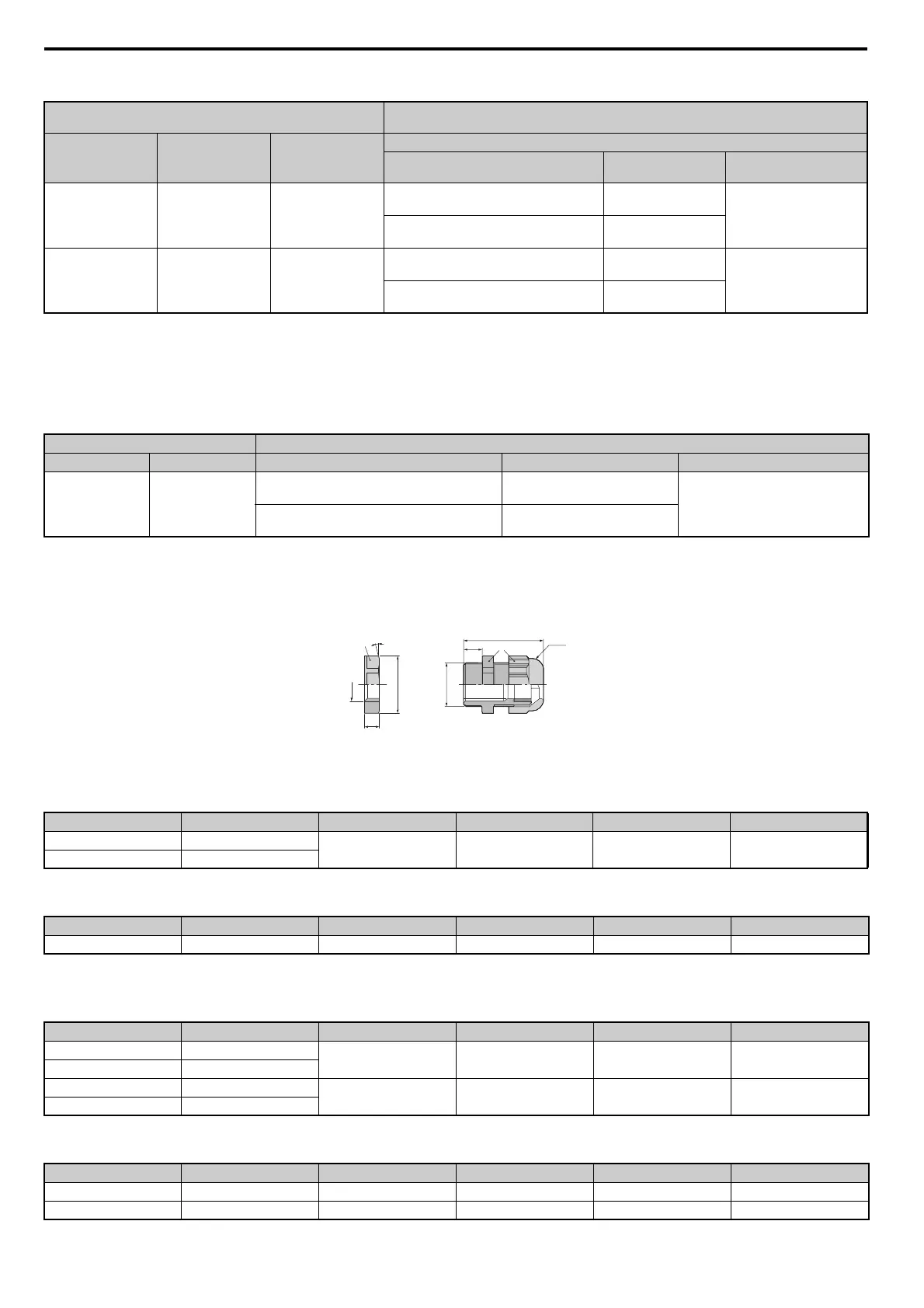

2 Installation mécanique
FR 12 YASKAWA Europe TOMP_C710606_75 V1000 IP66 - Guide de démarrage rapide
Raccordement du circuit principal
Remarque : Pour le circuit principal, utiliser des câbles multibrins 600 V à isolant vinyle supportant une température maximale continue supérieure à 70qC (par ex. ÖLFLEX®
CLASSIC 100/100CY de Lapp Kabel).
Remarque : Pour les entrées monophasées, utilisées un câble à 3 brins et pour les entrées triphasées, un câble à 4 brins.
Remarque : Utilisez uniquement des câbles moteur blindés.
Raccordement du circuit de commande
Remarque : Pour le circuit principal, utiliser des câbles multibrins 600 V blindés supportant une température maximale continue supérieure à 70qC (par ex. ÖLFLEX® CLASSIC
110/115CY et UNITRONIC® LiYCY (TP) de Lapp Kabel).
Dimensions - SKINTOP (Lapp Kabel)
Passe-câbles (en plastique) pour câbles de commande
Corps
Écrou
Passe-câbles (en plastique) pour câblage des entrées et sorties du circuit principal
Corps
Écrou
*‚ÄDiamètre (mm) de l’ouverture de câble côté
variateur
<1>
*.
‚. <1> Des ouvertures séparées ont été prévues pour les câbles d’entrée, de sortie et d’option (4 ouvertures au total).
Ä. <2> Notez que le corps du passe-câble et l’écrou sont généralement vendus séparément.
Passe-câbles recommandés
(Lapp Kabel)
Taille de variateur Entrée Sortie
Câblage entrée / sortie
Passe-câble n° / modèle <2>
Diamètre de câble
(mm)
Couple de serrage
(Nm)
A28,828,8
Corps : 53015150/STR 21
Écrou : 53019050/GMP-GL21
9 à 16
Corps : 5,0
Écrou : 7,5
Corps : 53015050/ST 21
Écrou : 53019050/GMP-GL21
13 à 18
B3737
Corps : 53015160/STR 29
Écrou : 53019060/GMP-GL29
11 à 22
Corps : 5,0
Écrou : 7,5
Corps : 53015060/ST 29
Écrou : 53019060/GMP-GL29
14 à 25
*Ouv. de câblage côté variateur <1>
*. <1> À la livraison, les orifices passe-câble du circuit de commande sont obturés par des rondelles d’étanchéité.
‚. <2> Notez que le corps du passe-câble et l’écrou sont généralement vendus séparément.
Passe-câble recommandé pour câblage E/S (Lapp Kabel)
Diamètre (mm) Nb. d’ouvertures Passe-câble n° / modèle <2> Diamètre de câble (mm) Couple de serrage (Nm)
23 2
Corps : 53015140/STR 16
Écrou : 53019040/GMP-GL16
6 à 12
Corps : 3,3
Écrou : 5,0
Corps : 53015040/ST 16
Écrou : 53019040/GMP-GL16
9 à 14
Modèle Taille PG Diamètre de vis (mm) C (mm) D (mm)
53015140 STR 16
16 27 44 10
53015040 ST 16
Modèle Taille PG Diamètre de vis (mm) A (mm) B (mm)
53019040 GMP-GL 16 16 30 33 6
Modèle Taille PG Diamètre de vis (mm) C (mm) D (mm)
53015150 STR 21
21 34 49 11
53015050 ST 21
53015160 STR 29
29 42 56 11
53015060 ST 29
Modèle Taille PG Diamètre de vis (mm) A (mm) B (mm)
53019050 GMP-GL 21 21 36 39 7
53019060 GMP-GL 29 29 46 50 7
15
°
B
SW
φ
A
PG
Chape
C
SW
D
PG
Écrou Corps
TOMP_C710606_75A_0_0_prePrint.pdf 72 21.12.2010 13:52:29
