2 Installation mécanique
YASKAWA Europe TOMP_C710606_75 V1000 IP66 - Guide de démarrage rapide FR 11
2. Insérez les câbles dans les passe-câbles et suivez les instructions du chapitre Passe-câbles à la page 11.
3. Serrez les capuchons des passe-câbles.
4. Raccordez le câble d’alimentation au filtre CEM. Pour la mise à la terre, utilisez uniquement les vis vertes. Raccordez le câble moteur aux
bornes du circuit principal et le circuit de commande aux bornes de commande.
5. Installez les cartes d’options si nécessaire. Pour les variateurs CIMR-VCBAHAA-00 et CIMR-VC4A0001HAA-00 à CIMR-
VC4A0011HAA-00 mettez en place le capot inférieur et le capot du bornier livrés avec le variateur avant installer la carte d’option.
Remontage du capot avant
INFORMATION : Veillez à ne pas pincer ou endommager le joint du capot avant au moment de le remettre en place. Un joint défectueux risque de laisser pénétrer de
l’humidité ou de l’huile dans le boîtier du variateur et d’endommager les composants du variateur.
INFORMATION : Risques pour le matériel. Serrez toutes les vis au couple de serrage recommandé. Des vis desserrées risquent de laisser pénétrer de l’humidité ou de
l’huile dans le boîtier et d’endommager le variateur.
1. Pour les variateurs équipés d’une console numérique intégrée dans le capot avant, rebranchez le câble des LED dans le connecteur
correspondant du variateur.
2. Replacez le capot avant sur le variateur et serrez les vis en appliquant le couple de serrage suivant :
Variateurs CIMR-VCBA et CIMR-VC4A0001 à 0011 : 1,5 Nm
Variateurs CIMR-VC4A0018 à 0038 : 2,5 Nm
Passe-câbles
INFORMATION : Risques pour le matériel. N’utilisez que le câble multibrins recommandé et utilisez un seul câble par passe-câble. Si vous insérez plusieurs câbles dans le
même passe-câble, un espace se forme entre les fils et l’étanchéité des passe-câbles à l’eau et à la poussière n’est plus assurée, ce qui risque
d’endommager le variateur.
INFORMATION : Assurez-vous que le joint en caoutchouc du passe-câble est bien collé contre le bord extérieur. Un rebord non jointif risque de laisser pénétrer de l’humidité
ou de l’huile dans le boîtier et d’endommager le variateur.
Spécifications des passe-câbles et numéros de modèle
Pour les variateurs de la série V1000 Type IP66, YASKAWA recommande l’utilisation de passe-câbles SKINTOP de Lapp Kabel.

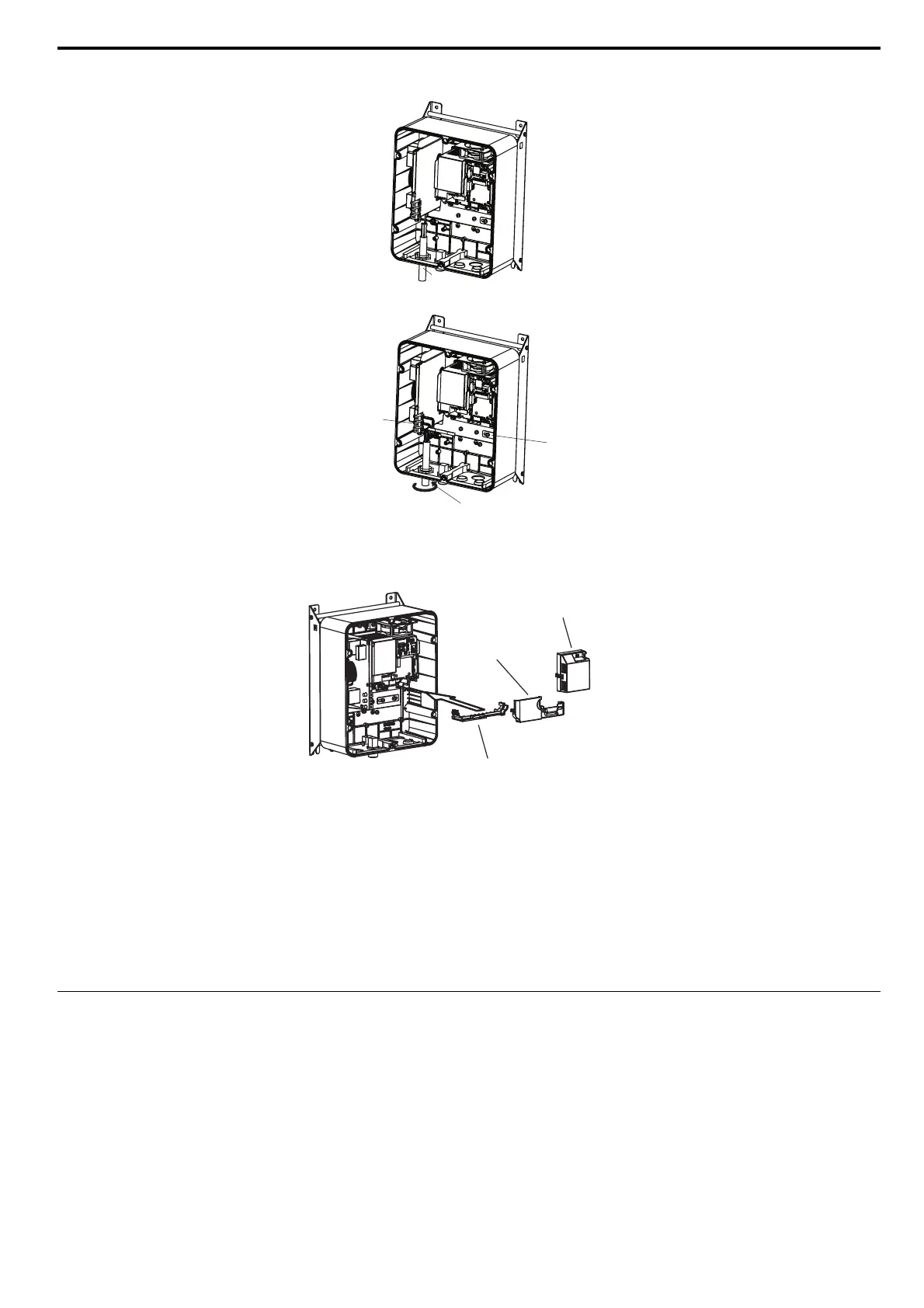

Câble
Passe-câble
(capuchon)
Bornes de
filtre CEM
Mise à la terre
du blindage
des câbles
1. Mettez en place le
capot inférieur
2. Mettez en
place le capot du
bornier .
3. Installez la carte
d’option.
TOMP_C710606_75A_0_0_prePrint.pdf 71 21.12.2010 13:52:29
