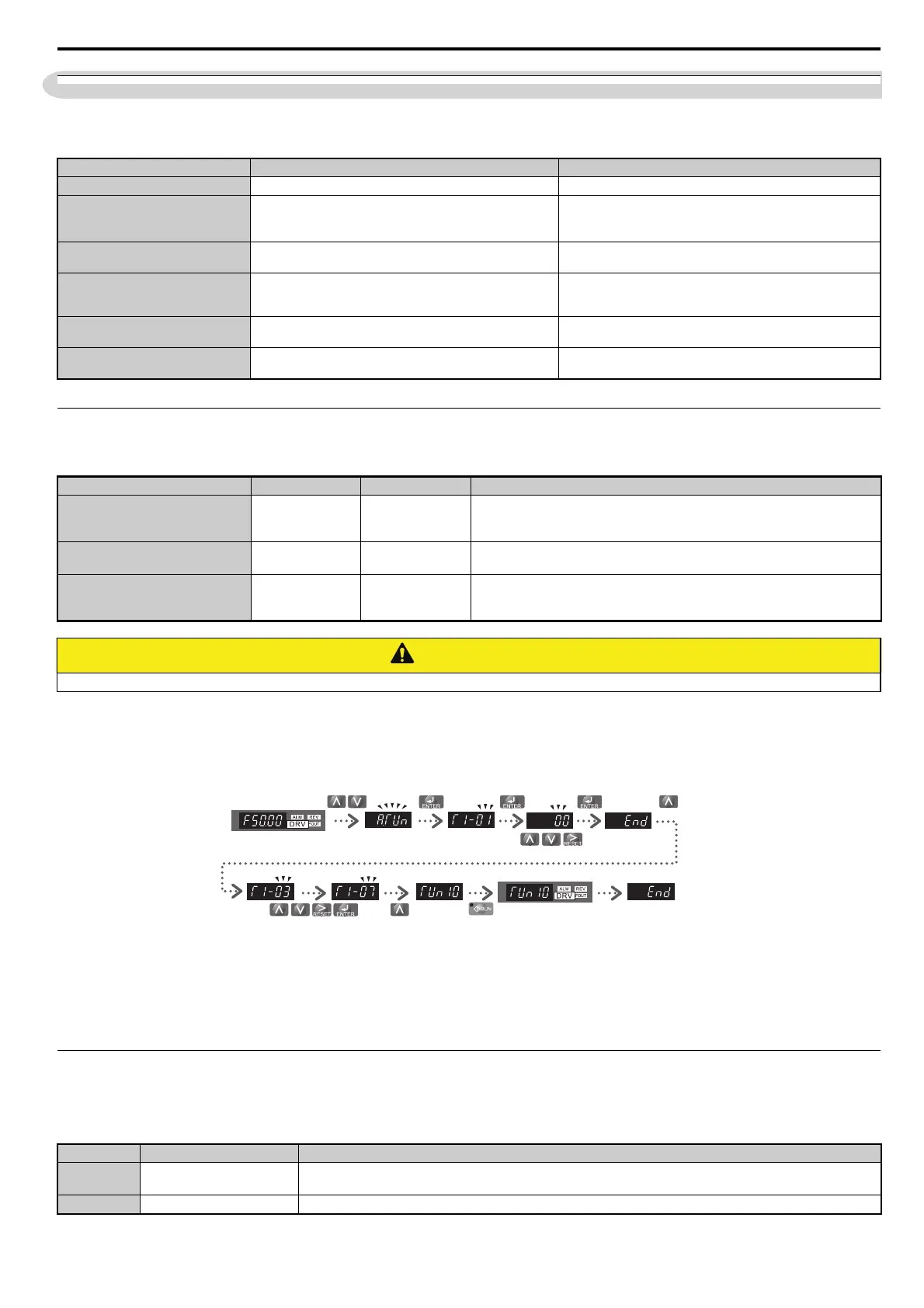

5 Puesta en Marcha
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Guía de referencia rápida SP 19
Selección de servicio Normal/Heavy-Duty (C6-01)
El variador ha sido diseñado para dos modos de operación: Servicio normal y servicio Heavy-Duty. Las corrientes nominales de salida en ambos son
diferentes (ver catálogo o Manual Técnico). Ajuste el modo de operación apropiado para la aplicación prevista.
Autoajuste (T1-)
La función de autoajuste configura automáticamente los parámetros del motor en el variador. Existen tres modalidades diferentes:
Para realizar el autoajuste, acceda al menú de autoajuste y lleve a cabo los pasos que se muestran en la siguiente figura. El número de datos a
introducir que figuran en la placa de características depende del tipo de autoajuste seleccionado. En este ejemplo se muestra el autoajuste con
rotación.
Si no fuese posible realizar un autoajuste (al ser imposible la operación en vacío, etc.), fije la frecuencia y la tensión máximas en los parámetros E1-
e introduzca manualmente los datos del motor en los parámetros E2-.
INFORMACIÓN: Las entradas de Desactivación Segura deben estar cerradas durante el autoajuste.
Frecuencia de Referencia y Tiempos de Aceleración/Deceleración
Frecuencia de referencia (b1-01)
Configure el parámetro b1-01 de acuerdo con la frecuencia de referencia utilizada.
Descripción*
*. <1> Variador monofásico de 200 V hasta CIMR-VCBA0006, ajuste de fábrica 10kHz
Régimen de trabajo Heavy Duty (HD) Régimen de trabajo Normal Duty(ND)
C6-01 01
Aplicación
Aplicaciones a par constante, como extrusionadoras, cintas
transportadoras y grúas. Aplicación en la que puede que se
requiera una alta capacidad de sobrecarga.
Aplicaciones en las que el par aumenta a medida que aumenta la
velocidad, como en el caso de ventiladores o bombas. Por lo
general, no se precisa una alta capacidad de sobrecarga.
Capacidad de sobrecarga
(OL2)
150% de la corriente nominal del variador durante 60 s 120% de la corriente nominal del variador durante 60 s
L3-02 Protección contra
bloqueo durante la
aceleración
150% 120%
L3-06 Protección contra
bloqueo durante la marcha
150% 120%
Frecuencia portadora
estándar
8/10 kHz
<1> Función Swing PWM
Procedimientos de autoajuste Parámetro Modo de control Descripción
Autoajuste rotativo T1-01 = 0 OLV
Se aplica teniendo activado el control vectorial de lazo abierto en el variador. El
motor debe poder girar sin carga durante el proceso de ajuste con el fin de lograr
una alta precisión.
Ajuste Medicrón de la
resistencia en los terminales
T1-01 = 2 OLV, control de V/f
Se realiza con control de V/f si el cable del motor es muy largo o si ha sido
sustituido.
Autoajuste rotativo para
ahorro de energía
T1-01 = 3 Control de V/f
Se usa en combinación con la función de ahorro de energía o de búsqueda de
velocidad. El motor debe poder girar sin carga con el fin de lograr una alta
precisión de ajuste.
PRECAUCIÓN
No toque nunca el motor antes de que haya terminado el autoajuste. El motor se encuentra bajo tensión aunque éste no gire durante el autoajuste.
b1-01 Fuente de referencia Entrada de frecuencia de referencia
0 Teclado del operador
Indique las frecuencias de referencia en los parámetros d1- y utilice las entradas digitales para ir cambiando
entre los distintos valores de referencia.
1 Entrada analógica Aplique la señal de frecuencia de referencia al terminal A1 o A2.
Acceda al modo
de autoajuste
Seleccione el método de ajuste
Introduzca los datos
de la placa
del fabricante
Se muestra la
pantalla de
inicio del ajuste
Durante el ajuste
parpadea la pantalla
Tras un ajuste correcto,
se muestra “End”
Pantalla de modo
del variador
