FR 28 YASKAWA Europe TOMP_C710606_75 V1000 IP66 - Guide de démarrage rapide
8 Maintenance
8 Maintenance
Certains modèles disposent de ventilateurs internes et externes. Ce chapitre décrit comment remplacer ces ventilateurs le cas échéant.
Références pièces détachées pour ventilateurs externes
Pour remplacer les ventilateurs, utilisez des pièces détachées YASKAWA selon le tableau ci-après.

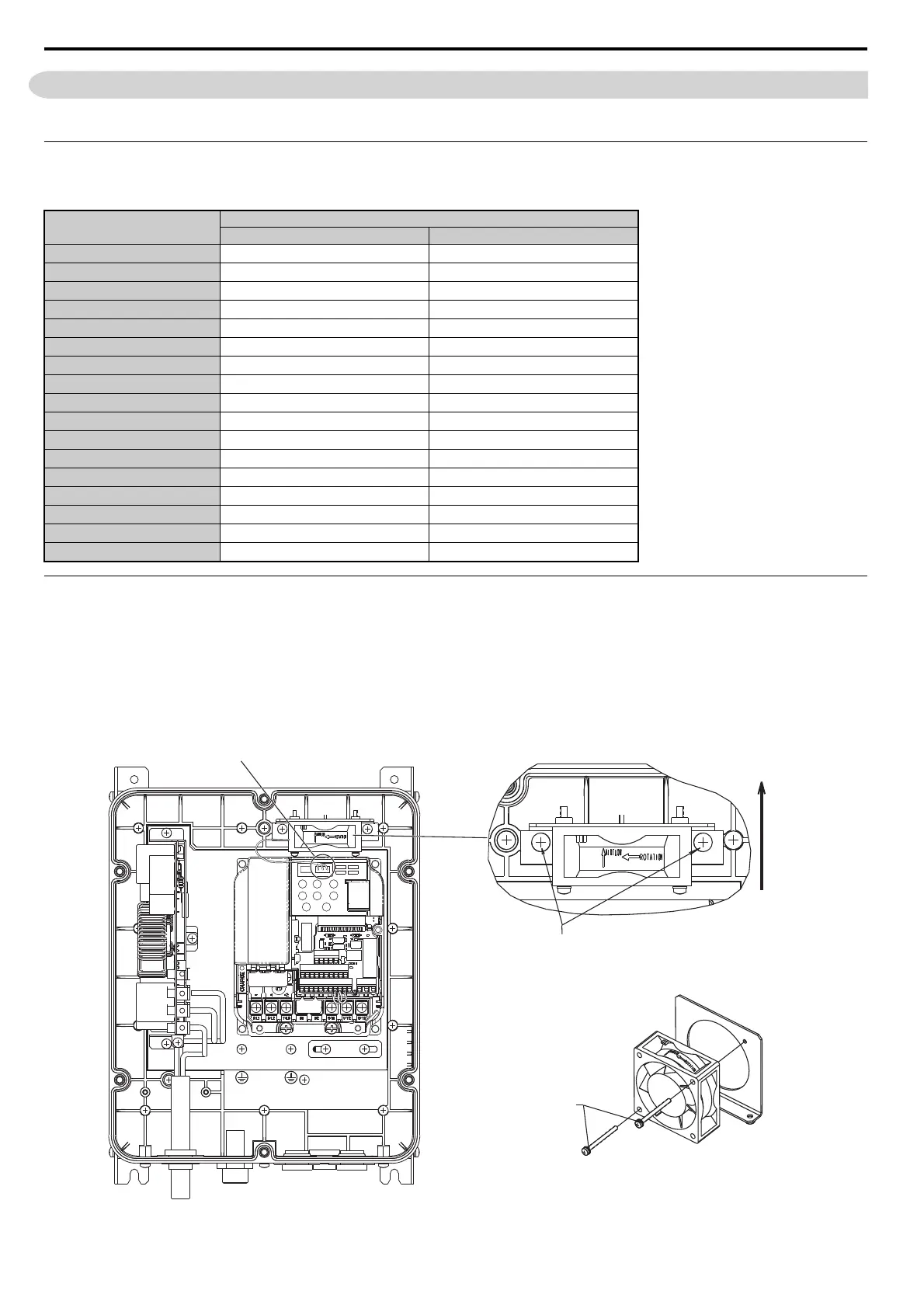

Remplacement du ventilateur interne
Si le ventilateur interne est défectueux, le variateur affiche le défaut « FAn ». Dans ce cas, remplacez le ventilateur comme indiqué ci-dessous.
1. Débranchez le variateur de l’alimentation électrique et attendez 5 minutes que les condensateurs du bus CC se soient déchargés.
2. Retirez le capot avant du boîtier IP66 comme décrit au chapitre Démontage du capot avant à la page 10.
3. Assurez-vous que la LED de charge du variateur n’est plus allumée.
4. Débranchez le connecteur du ventilateur interne (3 fils, connecteur de droite) du variateur.
5. Démontez le support du ventilateur interne (2x vis M4) et le ventilateur.
6. Démontez le ventilateur du support (2x vis M3).
Modèle
CIMR-VC
Ventilateur intégré
Ventilateur interne Ventilateur externe
BA0001 --
BA0002 --
BA0003 --
BA0006 --
BA0010 EUOP-V91003 -
BA0012 EUOP-V91003 -
4A0001 --
4A0002 --
4A0004 --
4A0005 --
4A0007 --
4A0009 --
4A0011 EUOP-V91003 -
4A0018 EUOP-V91003 EUOP-V91004
4A0023 EUOP-V91003 EUOP-V91004
4A0031 EUOP-V91003 EUOP-V91004
4A0038 EUOP-V91003 EUOP-V91004
Flux d’air
S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V AC AM AC MP
MA MB MC
Débranchez ce connecteur
Retirez les deux vis M4 et démontez le
support du ventilateur interne.
Retirez les deux vis M3 pour
démonter le ventilateur du support.
