SP 28 YASKAWA Europe TOEPC710606_75A Typ V1000 IP66 Kurzanleitung
8 Mantenimiento
8 Mantenimiento
Algunos modelos vienen equipados con ventiladores internos de recirculación y con ventiladores externos de refrigeración. En este capítulo se
describe la forma de sustituir dichos ventiladores en caso de necesidad.
Nº de recambio de ventiladores de refrigeración
Al sustituir los ventiladores utilice las piezas de recambio YASKAWA que se detallan en la tabla siguiente.

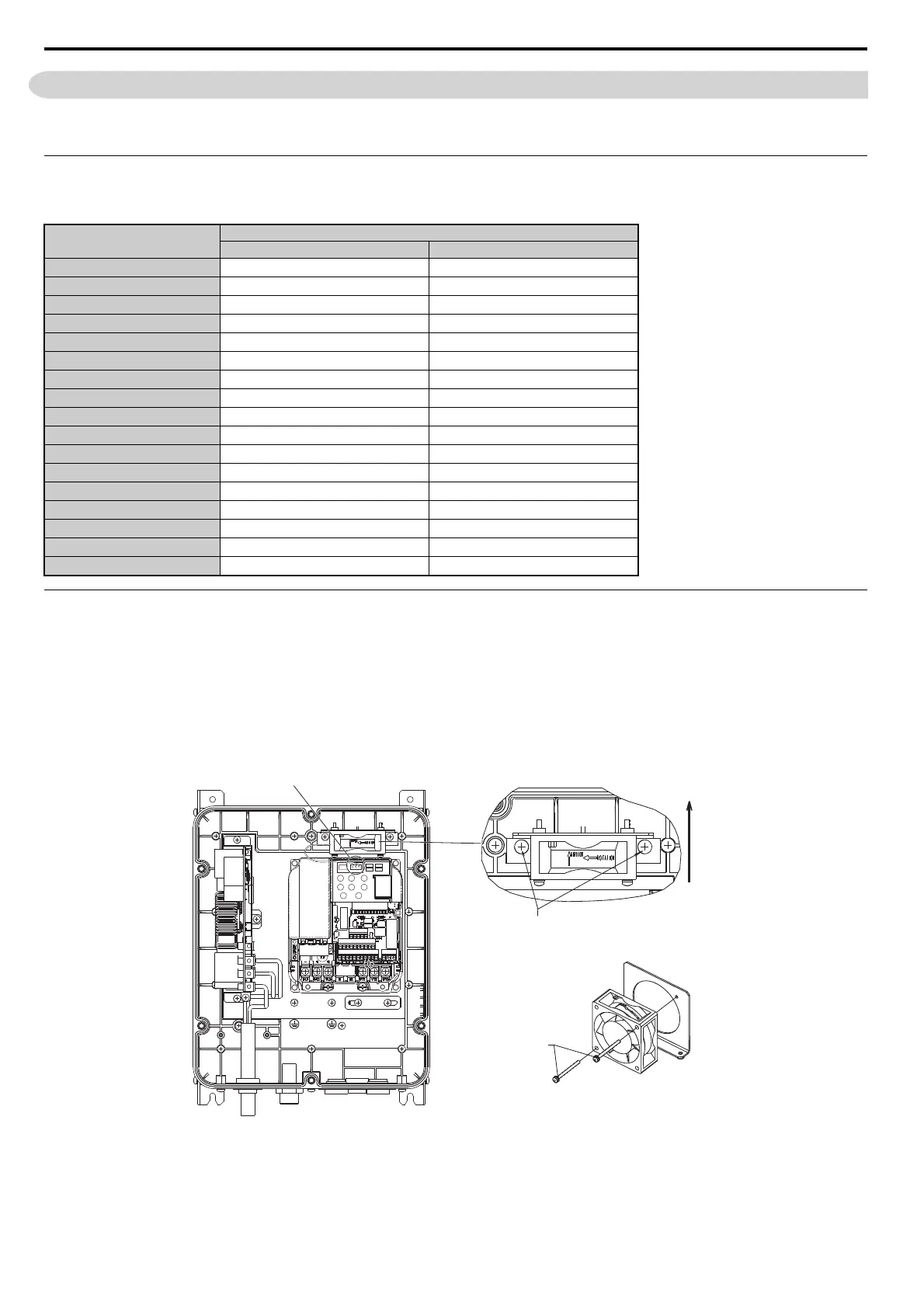

Sustitución del ventilador interno de recirculación
Si el ventilador interior de recirculación estuviese averiado, el variador emite el fallo "FAn" (fallo en ventilador). En ese caso sustituya el ventilador
según se describe más abajo.
1. Corte la alimentación del variador y espere unos 5 minutos para permitir que se descarguen los condensadores del bus CC.
2. Retire la cubierta delantera del IP66 según se describe en el capítulo Desmontaje de la cubierta delantera en la página 9.
3. Asegúrese de que se ha apagado el LED de carga del variador.
4. Desconecte el conector del ventilador interno (conector derecho de tres cables) del variador.
5. Desmonte el soporte del ventilador de recirculación (2 tornillos M4) junto con el ventilador.
6. Desmonte el ventilador del soporte (2 tornillos M3).
7. Fije el nuevo ventilador al soporte. Asegúrese que el ventilador montado sople hacia arriba. Sujete entonces el soporte a la carcasa IP66 y
conecte el cable del ventilador al conector del variador.
8. Monte de nuevo la cubierta delantera del IP66 según se describe en el capítulo Montaje de la Cubierta delantera en la página 10.
9. Conecte la alimentación. El variador debería ponerse ahora en marcha sin emitir un fallo.
Modelo
CIMR-VC
Ventiladores instalados
Ventilador interior de recirculación Ventilador exterior de refrigeración
BA0001 --
BA0002 --
BA0003 --
BA0006 --
BA0010 EUOP-V91003 -
BA0012 EUOP-V91003 -
4A0001 --
4A0002 --
4A0004 --
4A0005 --
4A0007 --
4A0009 --
4A0011 EUOP-V91003 -
4A0018 EUOP-V91003 EUOP-V91004
4A0023 EUOP-V91003 EUOP-V91004
4A0031 EUOP-V91003 EUOP-V91004
4A0038 EUOP-V91003 EUOP-V91004
Sentido del flujo de aire
S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V AC AM AC MP
MA MB MC
Desconecte este conector
Afloje ambos tornillos M4 y desmonte el
soporte del ventilador de recirculación.
Afloje ambos tornillos M3 y retire el
ventilador del soporte.
TOMP_C710606_75A_0_0_prePrint.pdf 148 21.12.2010 13:52:44
