3 Elektrische Installation
YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung DE 17
Steuerklemmen

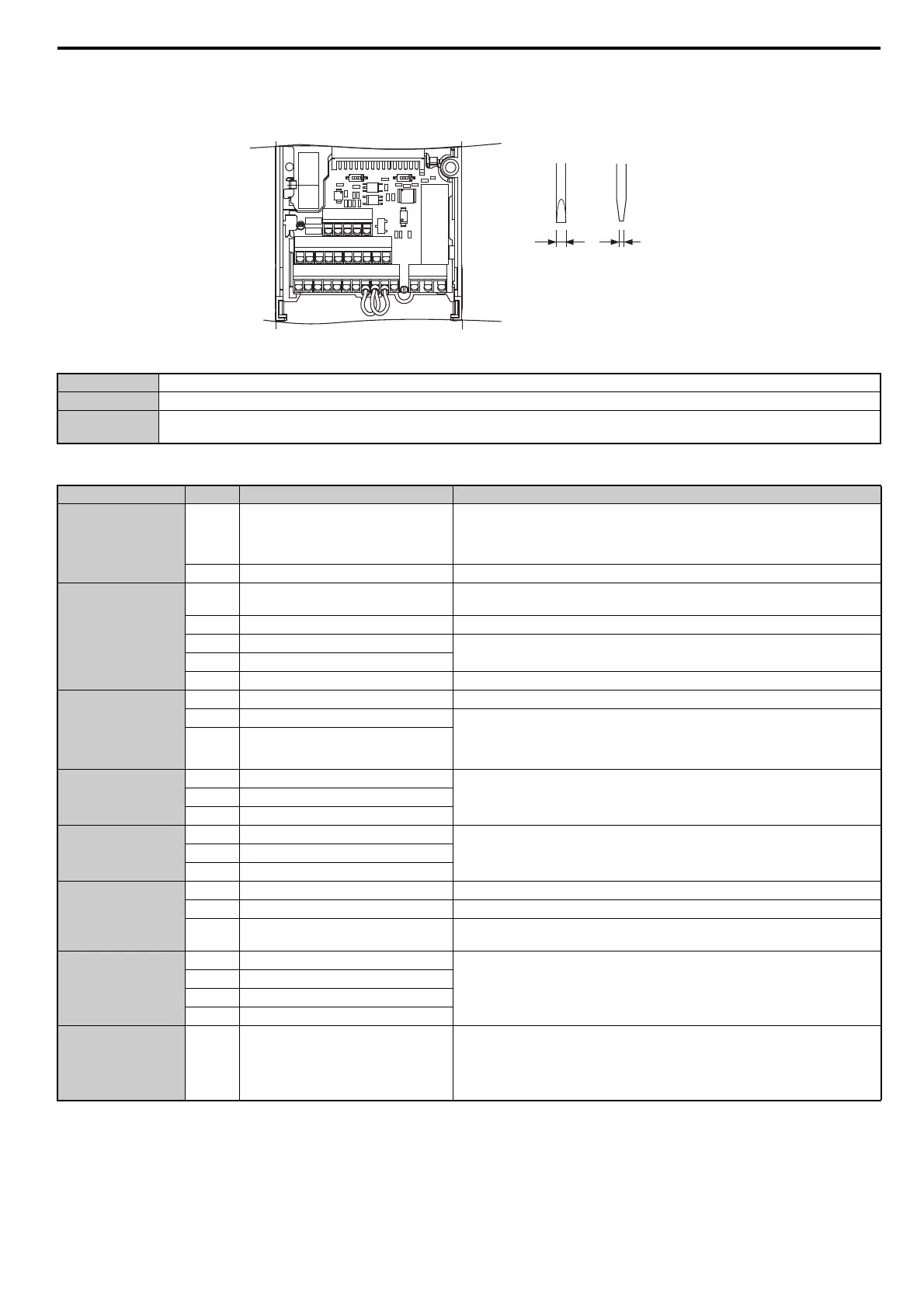

Die nachfolgende Abbildung zeigt die Anordnung der Steuerklemmen. Die Klemmen sind mit Federzugtechnik ausgestattet.
Die drei DIP-Schalter S1 bis S3 befinden sich auf der Anschlussklemmenbaugruppe.
Funktionen der Steuerkreisklemmen
INFORMATION: Die Klemmen HC, H1, H2 dienen dazu, den Umrichterausgang zu deaktivieren. Anders als in den Standard-V1000-Umrichtern können sie NICHT für die
Funktion "Sicherer Halt" nach EN60204-1 verwendet werden (die Funktion ist in Vorbereitung). Weitere Informationen erhalten Sie bei YASKAWA oder
Ihrem Handelsvertreter.
INFORMATION: Die Länge der Leitungen zu den Klemmen HC, H1 und H2 sollte max. 30 m betragen.
SW1 Schaltet Analogeingang A2 zwischen Spannungs- und Stromeingang um.
SW2 Aktiviert oder deaktiviert den Abschlusswiderstand an den Klemmen des internen Kommunikationsanschlusses RS422/485.
SW3
Dient zur Auswahl von Source-Betrieb (PNP) oder Sink-Betrieb (NPN, werkseitig eingestellt) für die digitalen Eingänge (bei PNP ist eine
externe 24 V Gleichstromversorgung erforderlich).
Typ Nr. Klemmenbezeichnung (Signal) Funktion (Signalspezifikation), Werkseinstellung
Digitale
Multifunktions-
eingänge
S1
bis
S6
Digitale Multifunktionseingänge 1 bis 6
Optokoppler-Eingänge, 24 V DC, 8 mA
Hinweis: Werkseitig ist der Sink-Betrieb (NPN) eingestellt. Für Source-Betrieb den
DIP-Schalter S3 auf „SOURCE“einstellen und eine externe 24 V (±10 %)
Gleichstromeinspeisung anschließen.
SC Bezugspotenzial Multifunktionseingang Bezugspotenzial
Analoge
Multifunktions- /
Impulseingänge
RP Impulsfolgeeingang
Frequenzbereich: 0,5 bis 32 kHz, Tastverhältnis: 30 bis 70%, H-Pegel: 3,5 bis 13,2
V, L-Pegel: 0,0 bis 0,8 V, Eingangsimpedanz: 3 k:)
+V Spannungsversorgung Analogeingang +10,5 V (zulässiger Strom max. 20 mA)
A1 Analoger Multifunktionseingang 1
0 bis +10 V DC (20 k:) Auflösung 1/1000
0/4 bis 20 mA (250: Auflösung: 1/500 (nur A2)
A2 Analoger Multifunktionseingang 2
AC Bezugspotenzial Frequenzsollwert 0 V
Umrichter
Sicherer Halt
HC Bezugspotenzial Eingang "Sicherer Halt" +24 V (max. 10 mA zulässig)
H1 Eingang "Sicherer Halt" 1 Einer oder beide geöffnet: Umrichterausgang deaktiviert (die Zeit zwischen dem
Öffnen des Eingangs und dem Sperren des Umrichterausgangs beträgt weniger als 1
ms)
Beide geschlossen: Normaler Betrieb
H2 Eingang "Sicherer Halt" 2
Multifunktionaler
Relaisausgang
MA Schließer (Fehler)
Digitaler Relaisausgang
30 V DC, 10 mA bis 1 A
250 V AC, 10 mA bis 1 A
MB Öffner (Fehler)
MC Bezugspotenzial der Digitalausgänge
Multifunktionaler
digitaler Ausgang
P1 Optokoppler Ausgang 1
Digitaler Optokoppler-Ausgang
48 VDC, 2 bis 50 mA
P2 Optokoppler Ausgang 2
PC Bezugspotenzial Optokoppler-Ausgang
Analoger
Überwachungs-
ausgang
MP Impulsfolgeausgang (max.) 32 kHz
AM Analoger Überwachungsausgang 0 bis +10 VDC, max. 2 mA, Auflösung: 1/1000 (10 Bit)
AC
Bezugspotenzial für
Überwachungsausgänge
0 V
MEMOBUS/
Kommunikation
R+ Kommunikationseingang (+)
MEMOBUS/Modbus-Kommunikation:
RS-485 oder RS-422, 115,2 kbps (max)
R– Kommunikationseingang (–)
S+ Kommunikationsausgang (+)
S– Kommunikationsausgang (–)
Bedienteil / PC
Kommunikation
RJ45
Kommunikationsanschluss zum digitalen
Bedienteil oder zum PC
RS232: PC-Verbindung über JVOP-181 (USB-Kopiereinheit), digitale Bedienteile
JVOP-180 (LCD) oder JVOP-182 (LED). Andere Verbindungen können den
Umrichter oder das externe Gerät beschädigen. Die Variante CIMR-...0080 nur am
Umrichter verwenden. Die Variante CIMR-...-0081 mit der externen RJ45-
Steckverbindung verwenden.
S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP
R+
R- S+ S-
IG
P1 P2 PC A1 A2 +V AC AM AC MP
MA MB MC
S1
S2
S3
Verwenden Sie zum Lösen der Klemmen
einen flachen Schraubendreher mit einer
Breite von maximal 2,5 mm und einer
Stärke von maximal 0,6 mm.
TOMP_C710606_75A_0_0_prePrint.pdf 19 21.12.2010 13:52:17
