기능소개

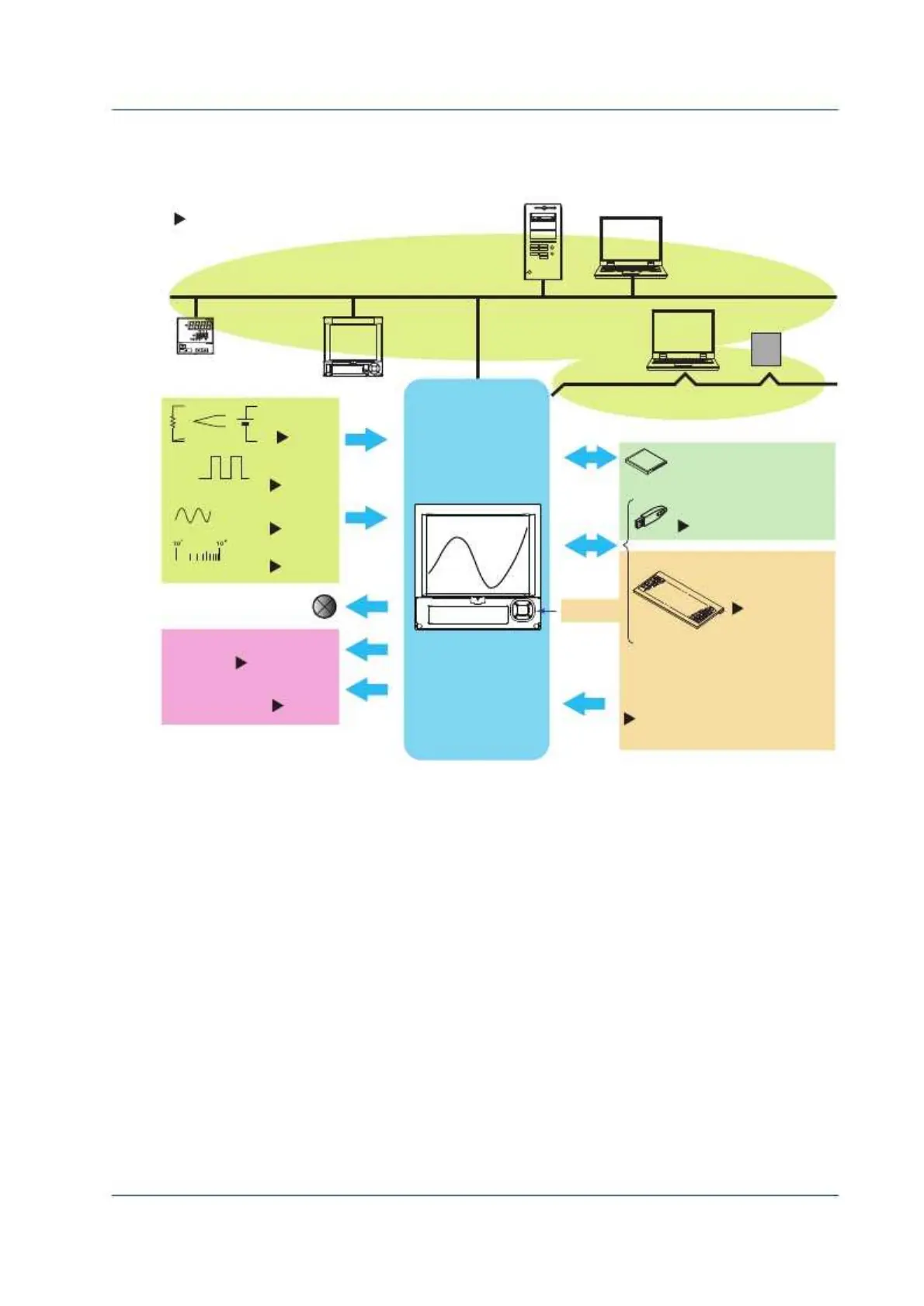

FX System 구성
FX는 아래 그림과 같이 시스템을 구성할 수 있습니다.
참조 절은 FX1000 사용 설명서 (IM 04L21B01-01EN.) 입니다.
통신 인터페이스 사용설명서
(IM 04L21B01-17EN)
Ethernet
PC
온도조절계
레코더
PC
PLC
시리얼통신*
RS-232, RS-422A/485
Signal input
Sec. 3.3
Pulse input*
Sec. 3.10
AC voltage and current *
Sec. 3.12
FX
USB port*
CF card**
USB flash memory
Sec. 2.11
Logarithmic DC voltage *
Sec. 3.13
Keyboard
Transmitter power supply*
Alarm output*
Sec. 3.5 to 3.8
FAIL/status output*
Sec. 2.9
*: Option
**: CF card slot FXs (suffix code -4.)
용어의 정의
· 메모리 샘플
Keys
Remote input*
Sec. 7.1
Sec. 2.10
측정데이터를 기록.
· 메모리 시작
메모리 샘플링 시작.
· 메모리 정지
메모리 샘플링 정지
· 표시 데이터
FX의 화면에 표시되는 파형 데이터입니다.
측정 데이터를 표시 데이터의 샘플링 주기로 기록한 것입니다.
· 이벤트 데이터
표시 데이터와 별도로 지정된 샘플링 주기로 기록한 측정 데이터입니다.
· 설명서 샘플
수동으로 측정 데이터를 기록하는 것입니다..
