USB port

(부가사양/USB1)

REV1.1 규격포트

주

의

CF card slot

CF카드슬롯을 가진 제품

(기본 사양 코드 “-4”)인 경우

LCD 화면

트랜드 표시 등 각종 운전 화면

설정 화면이 표시됩니다.

시리얼 포트(/C2 option)

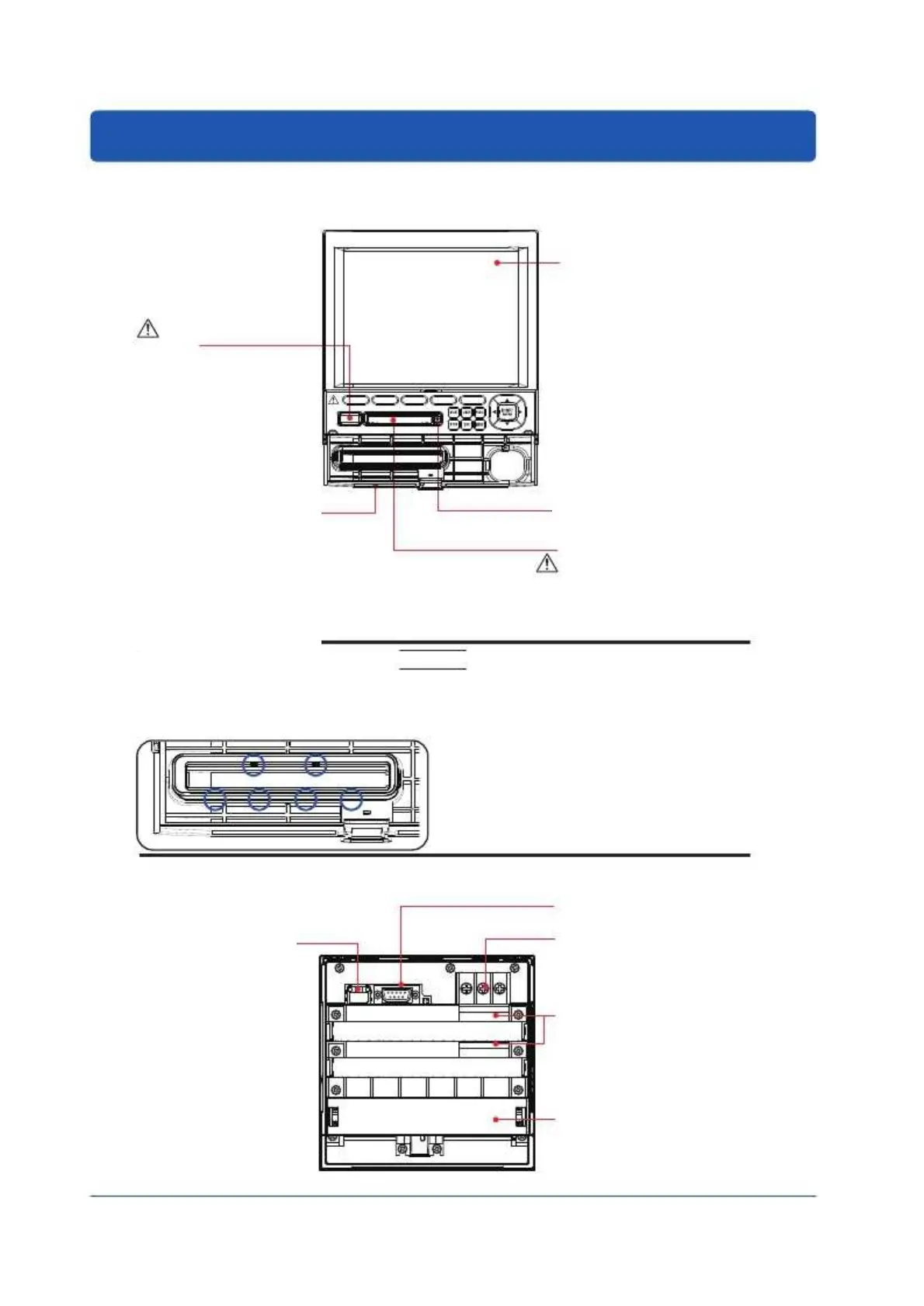

부품의 명칭

앞면

뒷면

조작부 커버를 연 상태

이더넷 포트

(부가사양/C7)

10Base-T포트입니다.

・닫을 때, 중앙 상단의 손잡이가 올라있을 때까지 조작부 커버를 누르십시오.

・조작부 덮개가 제대로 닫히지 않으면, 방진 방적 성능이 저하될 수 있습니다.

CF 카드의 이젝트 버튼

CF 카드를 꺼낼 때 사용합니다

조작부 커버

중앙 상단의 손잡이를 아래로

누른 그대로 앞으로 당기면

열립니다.。

옵션단자(/A[ ]./A4A,/C3,/F1,/R1,/TPS[ ],/PM1 옵션

부가 사양의 입출력 신호선을 연결합니다

입력단자

측정 대상의 입력 신호선을 연결합니다.
