17
3. MONTAŻ ZESPOŁÓW MIKSERA
3.1. Montaż – napęd typ 481.0000
Montaż napędu przebiega w odwrotnej kolejności niż demontaż. Poglądowe
rozmieszczenie zespołów i części oraz prawidłowe ułożenie przewodów wewnętrznych
przedstawia rys.6, rys.7, rys.8.

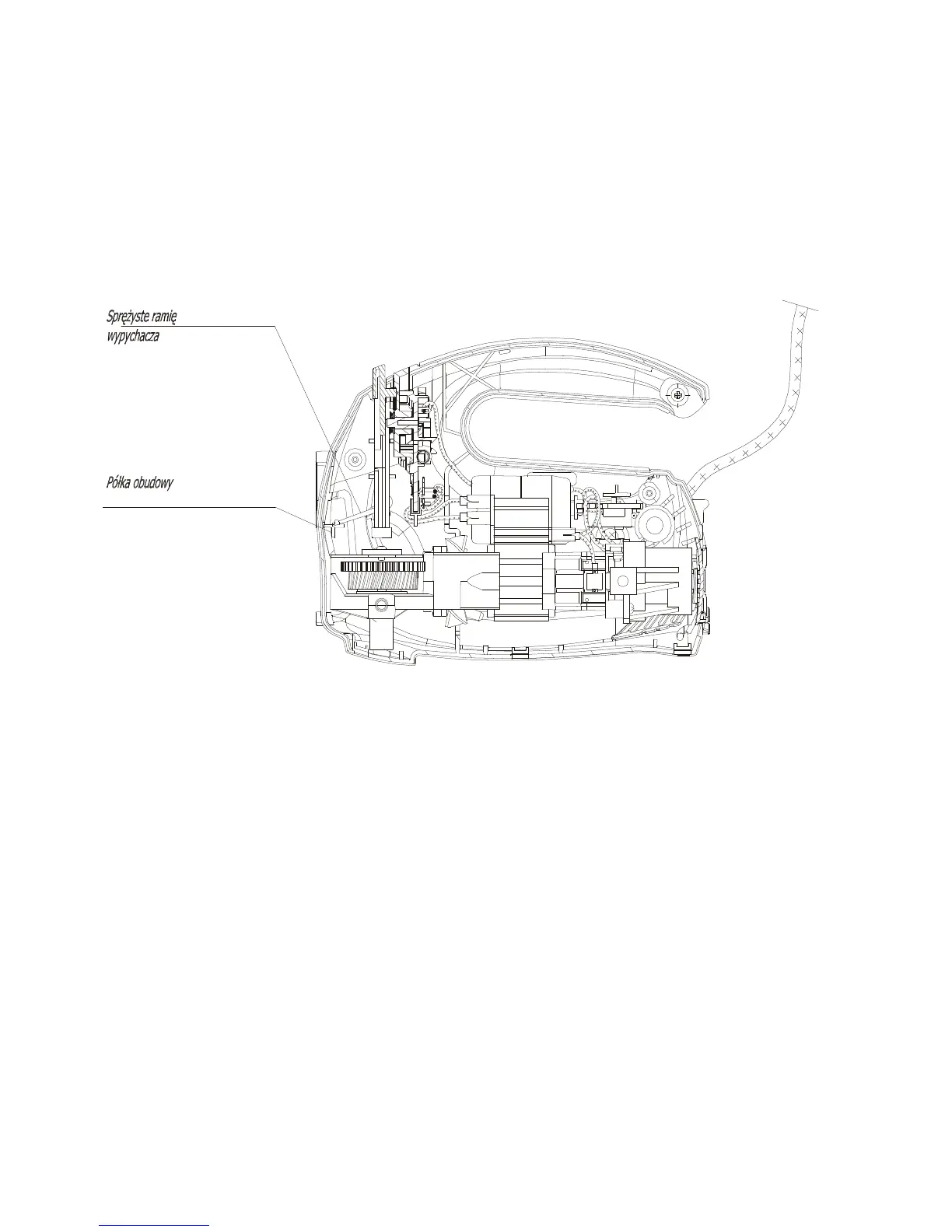

Rys. 6
Podczas montażu zwrócić szczególną uwagę na założenie sprężystego ramienia wypychacza 4
na półkę obudowy prawej miksera (rys. 6).
Wszystkie połączenia lutowane wykonać starannie na „haczyk”. Ułożenie przewodów
w rowkach nie powinno powodować naprężeń połączeń wewnętrznych, ani ocierania się
przewodów o części będące w ruchu.
Przewody wewnętrzne 13, 14, 15 wlutować w zaczepy przełącznika, umieścić je w rozcięciu
płytki przełącznika wg rys. 7. Następnie włożyć przełącznik w obudowę miksera, a przewody
ułożyć w wybraniu żebra obudowy. Przewody wewnętrzne poprowadzić tak, aby nie wchodziły
w strefę gniazd amortyzatorów.
