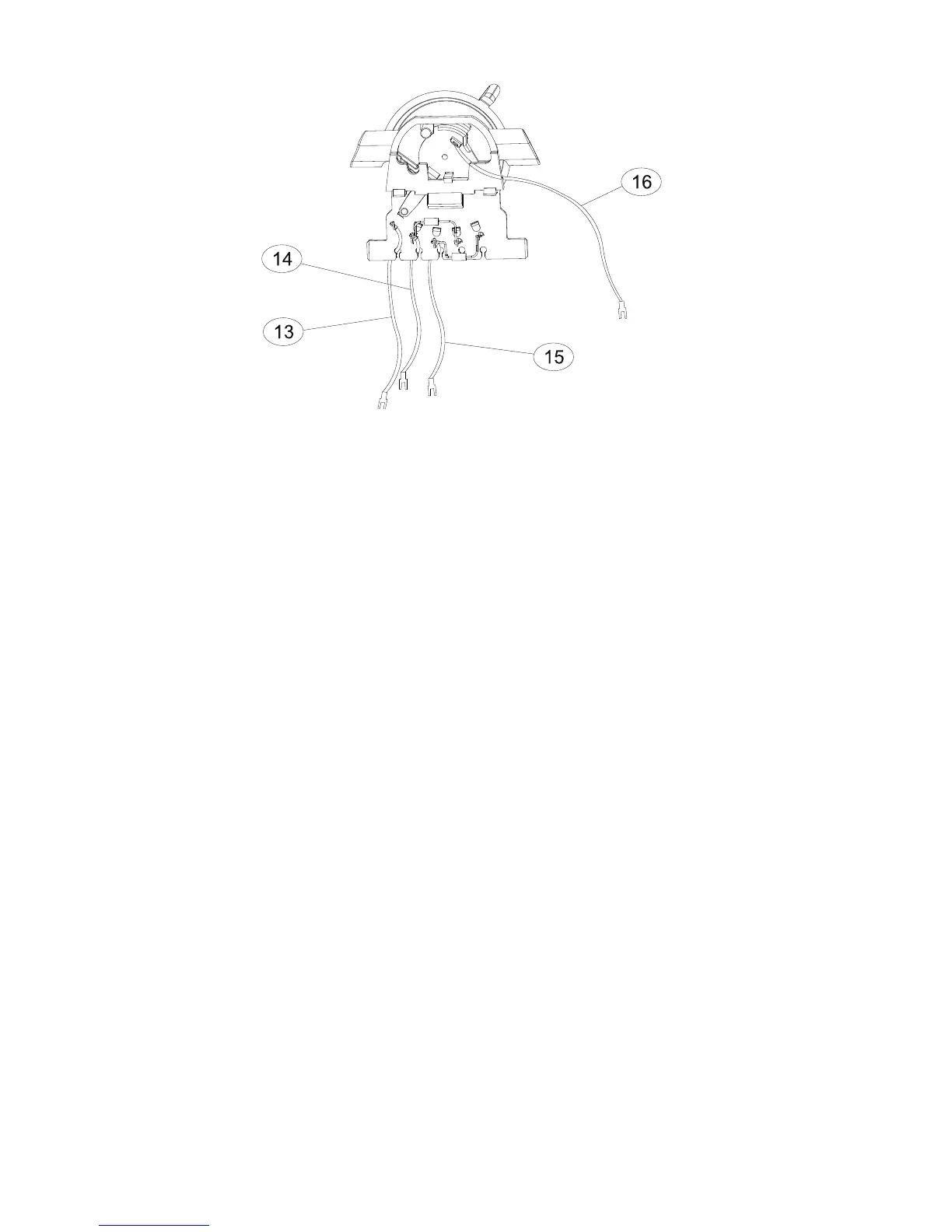

Rys. 7
13 – Przewód wewnętrzny L- 55 mm / 0.35 mm
2
14 – Przewód wewnętrzny L- 65 mm / 0.35 mm
2
15 – Przewód wewnętrzny L- 55 mm / 0.35 mm
2
16 – Przewód wewnętrzny L- 140 mm / 0.5 mm
2
Po zmontowaniu wszystkich części, sprawdzić właściwe ułożenie przewodów
wewnętrznych, złożyć obudowy i zatrzasnąć zaczepy oraz skręcić je wkrętami.
3.2. Montaż – stojak kpl. typ 481.1000
Montaż stojaka przebiega w kolejności odwrotnej niż demontaż. Poniżej podano dodatkowe
wytyczne związane z prawidłowym montażem stojaka.
 Natłuścić trzpień i piastę koła zębatego 11 wazeliną techniczną (białą) i osadzić go na
trzpieniu znajdującym się w gnieździe przegubu podstawy 2.
 Natłuścić zaczep przegubu podstawy 2, zaczepy płyty głowicy 4 oraz piasty, trzpienie,
wieńce kół zębatych i prowadnicę koła zębatego 7.
 Nałożyć płytkę głowicy 4 na przegub podstawy 2 tak, aby zaczepy trafiły w wycięcia w
przegubie podstawy 2 i przekręcić je w lewo do oporu.
 Umieścić koło zębate 7 w otworze płyty głowicy 4 tak, aby trzpień znajdujący się w przegubie
głowicy 2 był umieszczony w prowadnicy koła zębatego 7.
 Koło zębate 10 nałożyć na wielowypust koła zębatego 11. Do otworu w płycie głowicy 4
włożyć koło zębate 9.
 Nakładkę głowicy 5 nałożyć na płytę głowicy 4 tak, aby trzpienie i piasty kół zębatych
znalazły się na właściwych miejscach nakładki. Całość skręcić czteroma wkrętami 17.
 Pokręcając kołem zębatym 9 lub 11 sprawdzić czy głowica wykonuje ruch wahadłowy
względem przegubu podstawy 2.
 W występie nakładki głowicy zamocować pokrętło zacisku 6.
 W gniazdo podstawy 1 włożyć sprężynę 15 i wcisnąć przycisk zaczepu 3. Przegub podstawy
2 wraz z głowicą wcisnąć do podstawy 1.
