3.3. Montaż – stojak z wagą typ 481.1500
Montaż Stojaka z wagą wykonywać w pierwszej kolejności zgodnie z montażem stojaka
kpl. typ 481.1000, bez montażu wsporników 13 (rys. 4). Poniżej podano dodatkowe wytyczne
związane z prawidłowym montażem stojaka z wagą. Wsporniki 13 montować w podstawie wagi
15 przed rozpoczęciem montażu pozostałych elementów.
Natłuścić wazeliną techniczną białą widełki blokady 16 w miejscach ich styku z: pokrętłem
blokady 17, blachami 21, podstawą wagi 15 oraz podstawą 1.
Natłuścić połączenie obrotowe pokrętła blokady 17 z podstawą wagi 15 (zwrócić szczególną
uwagę na prawidłowe podłączenie przewodów z pojemnika na baterie kpl. 23 i czujnika
kompletnego 22 do płytki elektroniki wraz z wyświetlaczem 24 zgodnie z rys. 8).
Zwrócić szczególną uwagę na prawidłowy kierunek montażu belki pomiarowej zgodnie z
naklejką na czole belki i rys. 8.
Przewody od czujnika kompletnego 22 ułożyć nad widełkami blokady 16, uważając, aby
podczas montażu nie zerwać ich z czujnika (dla poprawnego działania wagi, musi zostać
zachowana szczelina pomiędzy podstawą wagi 15 i podstawą 1).
Do ustawienia podstawy wagi 15 względem podstawy 1 wykorzystać 3 otwory bazujące (na
rys. 8 pokazano dwa z nich), przez które należy włożyć trzpienie bazujące Ø5 w odpowiednie
otwory podstawy 1.
Trzpienie bazujące Ø5 należy wyjąć po dokręceniu wkrętów 28 wraz z podkładkami
sprężystymi 25.
Włożyć dwie baterie (1,5 V, typ AA) do pojemnika na baterie kpl. 23, zwracając uwagę na ich
biegunowość i zatrzasnąć pokrywkę baterii 18. W razie potrzeby przykleić nową folię ozdobną
20.

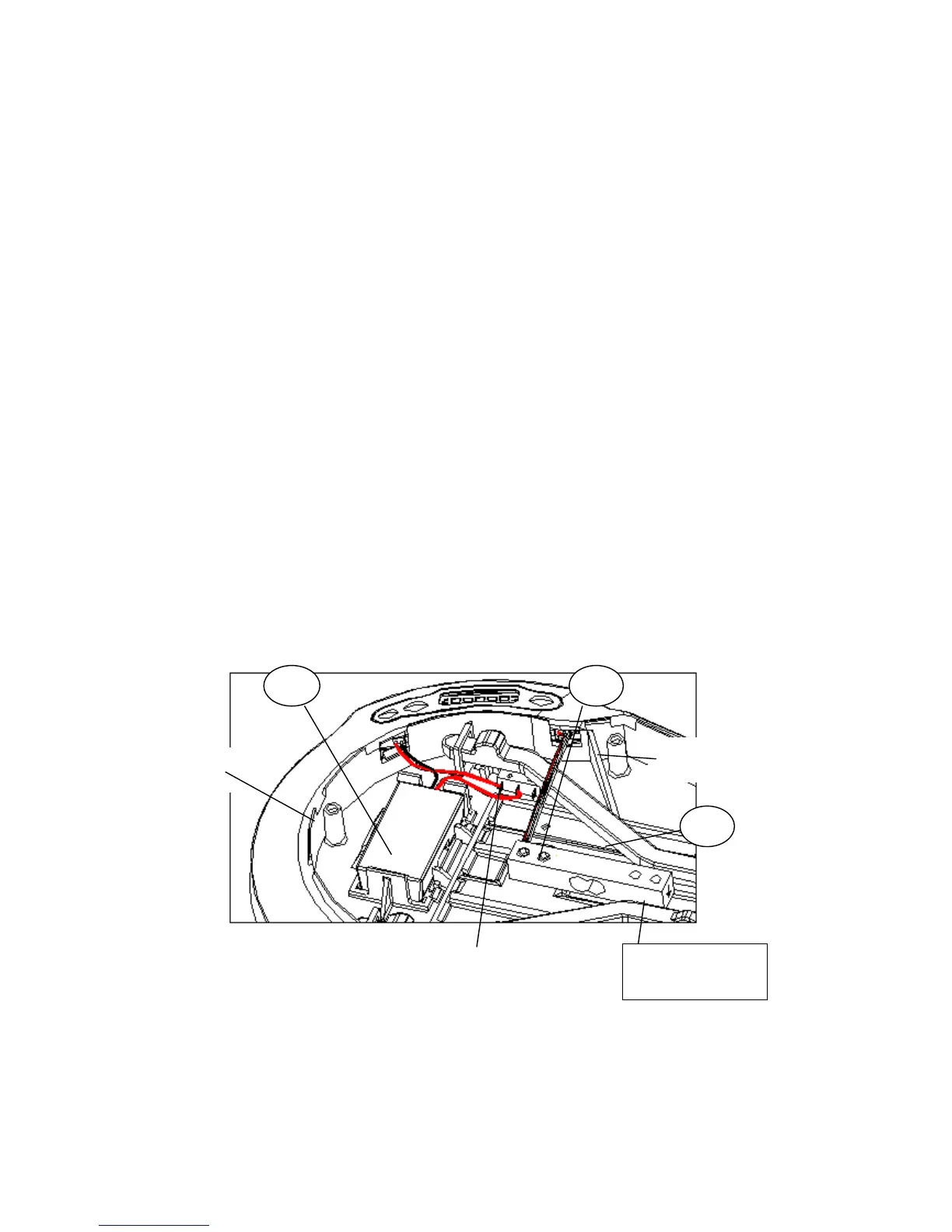

Rys. 8
Po zmontowaniu Stojaka z wagą sprawdzić czy przekręcenie pokrętła blokady 17 na pozycję
OFF wyłącza wagę i unieruchamia stojak względem podstawy wagi, a następnie sprawdzić czy
w pozycji ON (postępując zgodnie z instrukcją użytkowania) waga działa poprawnie.
