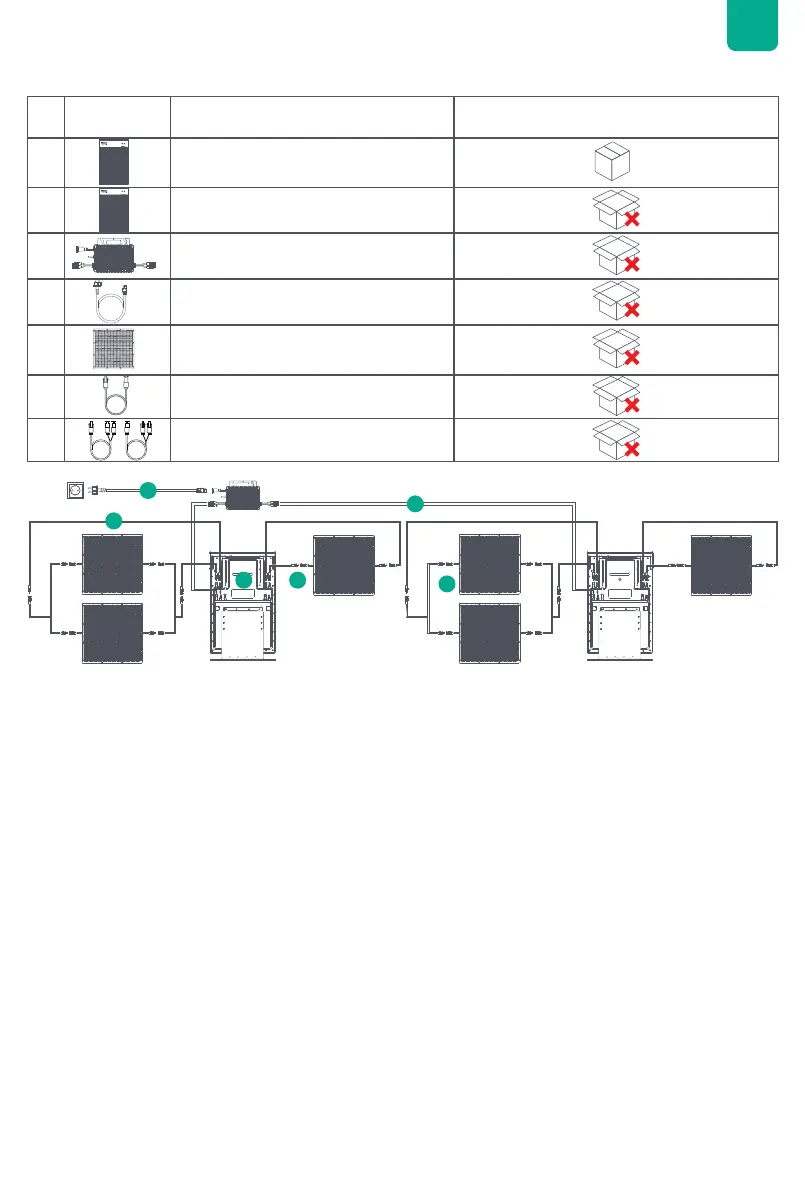

Enkele AIO 2400
Installatielijst
Nr. Afbeelding Naam
Deel van een basisset / Apart leverbaar
(niet meegeleverd)
1 AIO 2400 x1
2 AIO 2400 x1
3 Micro-omvormer x1
4
BKW-AC-kabel x1
(*De stekker is per land veschillend.)
5 Zonnepaneel
6 Verlengkabel voor zonnecel
7 Parallelkabel voor zonnecel
√
1. Monteer de micro-omvormer op de achterzijde van de eerste AIO 2400.
2. Sluit de PV-ingangskabels van de micro-omvormer aan op de uitgangsinterfaces voor de micro-omvormer
Output van beide AIO 2400’s, de een na de ander.
3. Gebruik de oorspronkelijke BKW-AC-kabel om de micro-omvormer aan te sluiten op een stopcontact in huis.
4. Sluit een zonnecel van 400W aan op de PV-ingang 1 van de AIO 2400.
5. Sluit twee zonnecellen van 400W samen aan met een parallelkabel voor zonnecel.
6. Sluit de twee parallel aangesloten zonnecellen van 400W aan op de PV-ingang 2 van de AIO 2400.
400W
400W
400W
400W
400W
400W
1 4
5
2
6
3
