Bei Verbindung mehrere Solarmodule als Gruppe in Reihen- oder Parallelschaltung müssen Sie darauf achten,
dass die maximale Betriebsspannung (Vm) und der maximale Betriebsstrom (Im) jeder einzelnen Gruppe
weder die maximale Eingangsspannung (60 V) noch den maximalen Ausgangsstrom (MPPT1 - 14 A, MPPT2 -
20 A) überschreitet. Überschreiten Sie nicht den PV-Eingangswert des AIO 2400.
Alle Solarmodule müssen gleiche Werte für die maximale Betriebsspannung (Vm) und den maximalen
Betriebsstrom (Im) aufweisen.
Vergewissern Sie sich vor dem Anschluss der Kabel, dass die Verbindung mit dem Mikro-Inverter, den
Solarmodulen und dem häuslichen Stromnetz getrennt und der AIO 2400 ausgeschaltet ist.
1. Legen Sie die passende Höhe der Anhebungshalterung an der Rückseite des AIO 2400 fest und befestigen Sie dann den Mikro-
Inverter an der Rückseite des AIO 2400.
2. Verbinden Sie das PV-Eingangskabel vom Mikro-Inverter mit dem Mikro-Inverter-Ausgang des AIO 2400.
3. Verbinden Sie den Mikro-Inverter unter Verwendung des originalen BKW-AC-Kabels mit einer Haushaltssteckdose.
4. Verbinden Sie ein 400-Watt-Solarmodul unter Verwendung eines Verlängerungskabels des Solarmoduls mit dem PV-Eingang 1 des
AIO 2400.
1) Verbinden Sie zwei 400-Watt-Solarmodule unter Verwendung eines Parallelkabels des Solarmoduls miteinander.
2) Verbinden Sie zwei parallel geschaltete 400-Watt-Solarmodule unter Verwendung eines Verlängerungskabels des Solarmoduls
mit dem PV-Eingang 2 des AIO 2400.

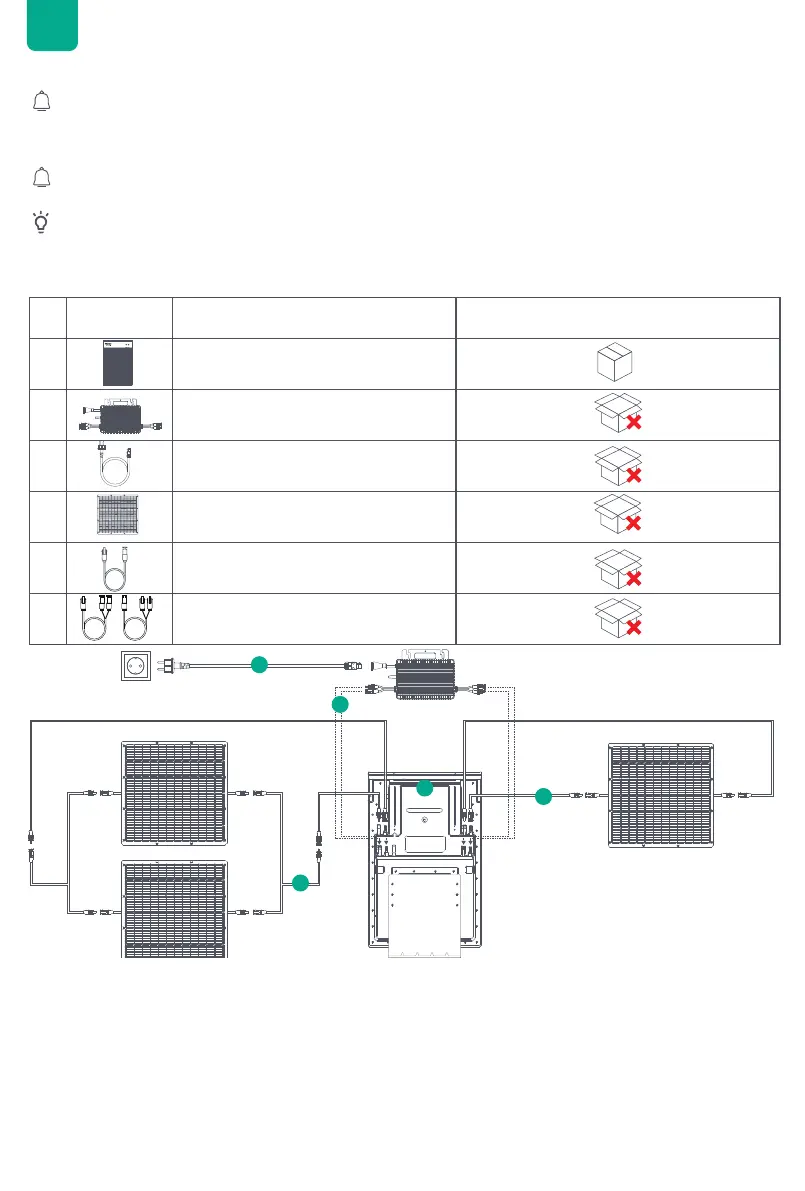

6.3 Anschluss von Kabeln
Einzelne AIO 2400-Einheit
Installationsliste
Nr. Abbildung Name
Teil eines grundlegenden Sets / optional
(nicht mitgeliefert)
1 AIO 2400 x 1
2 Mikro-Inverter x 1
3
BKW-AC-Kabel x 1
(*Stecker variiert je nach Region.)
4 Solarmodul
5 Verlängerungskabel des Solarmoduls
6 Parellelkabel des Solarmoduls
√
400W
400W
1
2
3
4
4
