Einzelne AIO 2400-Einheit
Installationsliste
Nr. Abbildung Name
Teil eines grundlegenden Sets / optional
(nicht mitgeliefert)
1 AIO 2400 x 1
2 AIO 2400 x 1
3 Mikro-Inverter x 1
4
BKW-AC-Kabel x 1
(*Stecker variiert je nach Region.)
5 Solarmodul
6 Verlängerungskabel des Solarmoduls
7 Parellelkabel des Solarmoduls
√

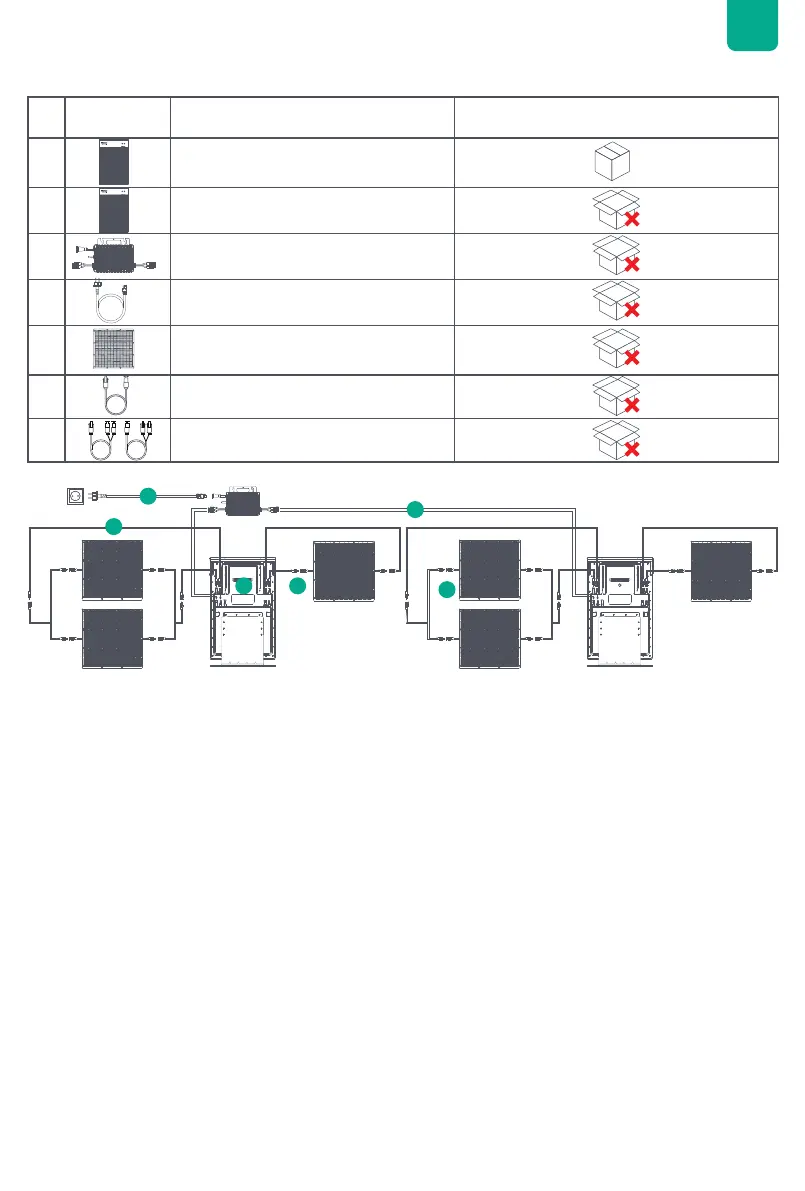

1. Installieren Sie den Mikro-Inverter an der Rückseite der ersten AIO 2400-Einheit.
2. Verbinden Sie die PV-Eingangskabel vom Mikro-Inverter nacheinander mit den Mikro-Inverter-Ausgängen beider
AIO 2400-Einheiten,
3. Verbinden Sie den Mikro-Inverter unter Verwendung des originalen BKW-AC-Kabels mit einer
Haushaltssteckdose.
4. Verbinden Sie ein 400-Watt-Solarmodul mit dem PV-Eingang 1 jeder einzelnen AIO 2400-Einheit.
5. Verbinden Sie zwei 400-Watt-Solarmodule unter Verwendung eines Parallelkabels des Solarmoduls miteinander.
6. Verbinden Sie die parallel geschalteten 400-Watt-Solarmodule mit dem PV-Eingang 2 jeder einzelnen AIO
2400-Einheit.
400W
400W
400W
400W
1 4
5
2
6
3
