Légende
Appuyezbrièvementsurlebouton(S),
le plus souvent pour naviguer vers le
hautouverslebas.Lorsqu’onatteint
le dernier point de menu, on remonte
automatiquementaupremierpoint
(boucle).
Pressez le bouton pendant 2 secondes
(L),attendrel’apparitiondusymbôle
delaporte(danslecoinsupérieurdroit
del’aichage),puisrelâchezlebouton.
Le menu est alors actualisé ou le sous-
menu s’ouvre.
Maintenirlebouton(H)presséjusqu’au
changementdemenuoujusqu’au
retour des sous-menus.
S
L
H
Récupération du numéro de micrologiciel
Le numéro de version du micrologiciel utilisé peut
êtrerécupérédanslemenud’aichage,Niveau3
(Menud’aichage«micrologiciel»).
Unécrand’aichagedétailléincluantdessousme
-
nus est disponible sur demance.

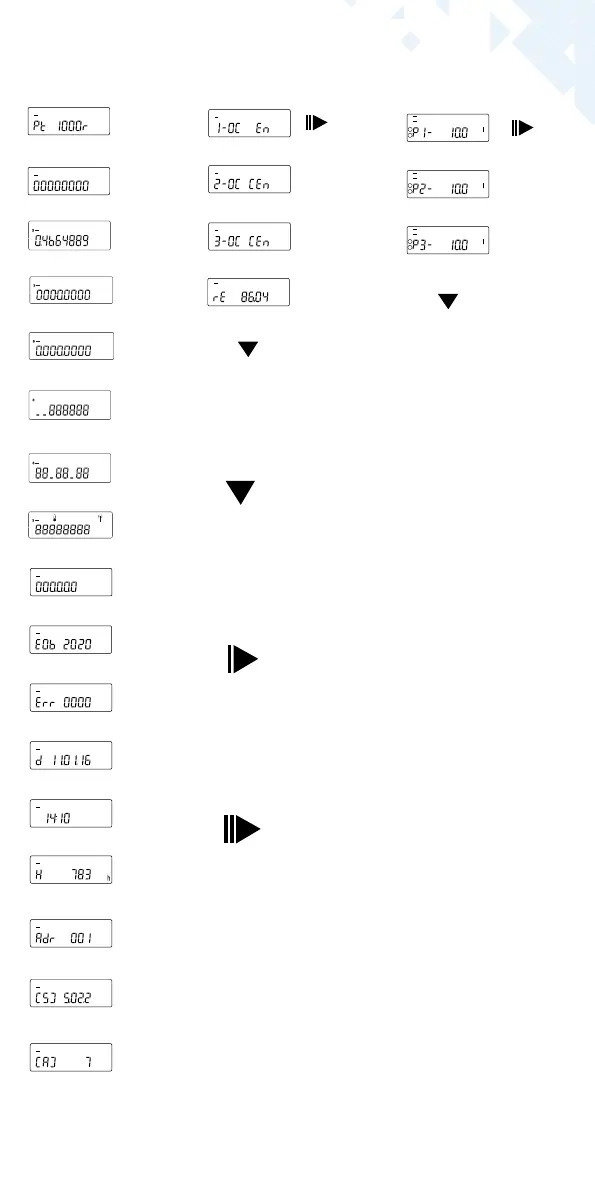

Niveau 3 Niveau 4
Valeur d’impulsion
Sortie 1
Valeur d’impulsion
Sortie 2
Valeur d’impulsion
Sortie 3
Aichageénergieres-
tante – Interfaces
Valeurd'impulsion
Entrée 1
Valeurd'impulsion
Entrée 2
Valeurd'impulsion
Entrée 3
Type de sonde et emplace-
ment sur installation
Numérodesérie(oules8
dernierschiresduDevEUI)
Numéro de type
Datendeviede
la pile
Code erreur
Date actuelle
Heure actuelle
Heures de fonction-
nement
Adresse M-Bus
Version du logiciel
(exemple)
Révisiondel’approbation
(exemple)
DevEUI(les8premiers
chires)
Home_NetID
LoRaEtat
JoinEUI(les8derniers
chires)
JoinEUI(les8premiers
chires)
Nombre restant de protocoles de
diagnostic
