Zephyr AK7636AS

13
Installation – Conduit vertical avec ventilateur double PBD-1300A

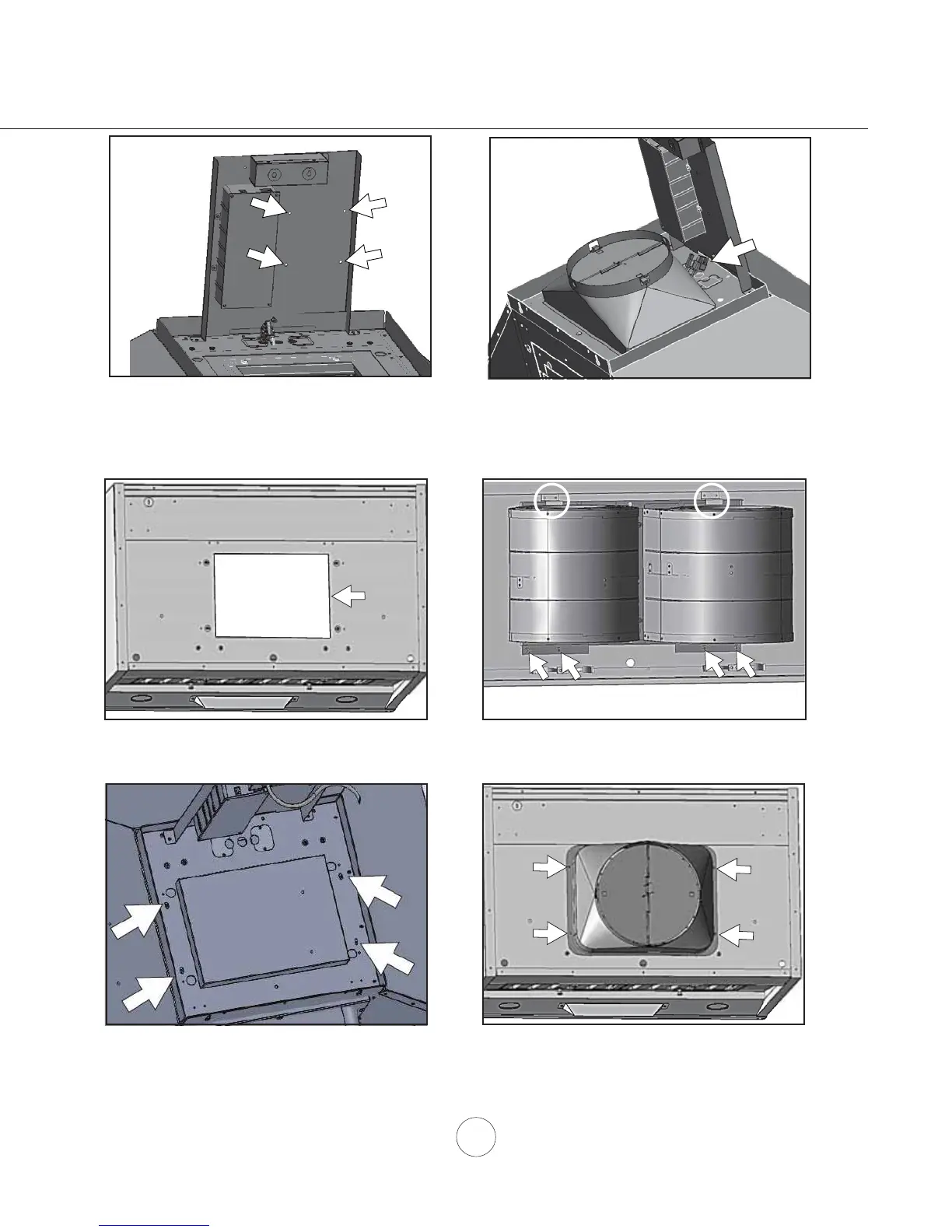

5. Enlevez la plaque défonçable A pour les
installations horizontales avec ventilateur
double.
6. Placez le ventilateur double à l’intérieur du bâti
de la hotte. Fixez-le en place à l’aide des vis
enlevées à l’étape 2.
7. Fixez le couvercle sur la partie supérieure du
bâti de la hotte à l’aide de quatre (4) vis 3/16 x
3/8.
8. Fixez le collier circulaire de 10” à l’arrière du
bâti de la hotte à l’aide de quatre (4) vis M4 x 8.
Branchez le câble d’extension du ventilateur au
QRXYHDXYHQWLODWHXUHWEUDQFKH]OHV¿FKHVGHV
ventilateurs dans les prises femelles derrière le
panneau d’interrupteurs.
A
Suivez les étapes 1 à 4 de la page 13, puis continuez l’installation d’un conduit horizontal avec ventilateur PBD-
1300A en suivant les étapes ci-dessous.
7. Fixez le boîtier de la carte de circuit imprimé à
GRXEOHVRXIÀDJHDXVXSSRUWGHO¶pOHFWURQLTXHj
l’aide de (4) vis.
5DFFRUGHUOD¿FKHGXVRXIÀHXUGHODFDUWHGH
FLUFXLWLPSULPpGXVRXIÀHXUVLPSOHHWGRXEOHHW
les câbles d’alimentation blancs et noirs.
