Monsoon I Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Conversion ACT™
Activer ACT™

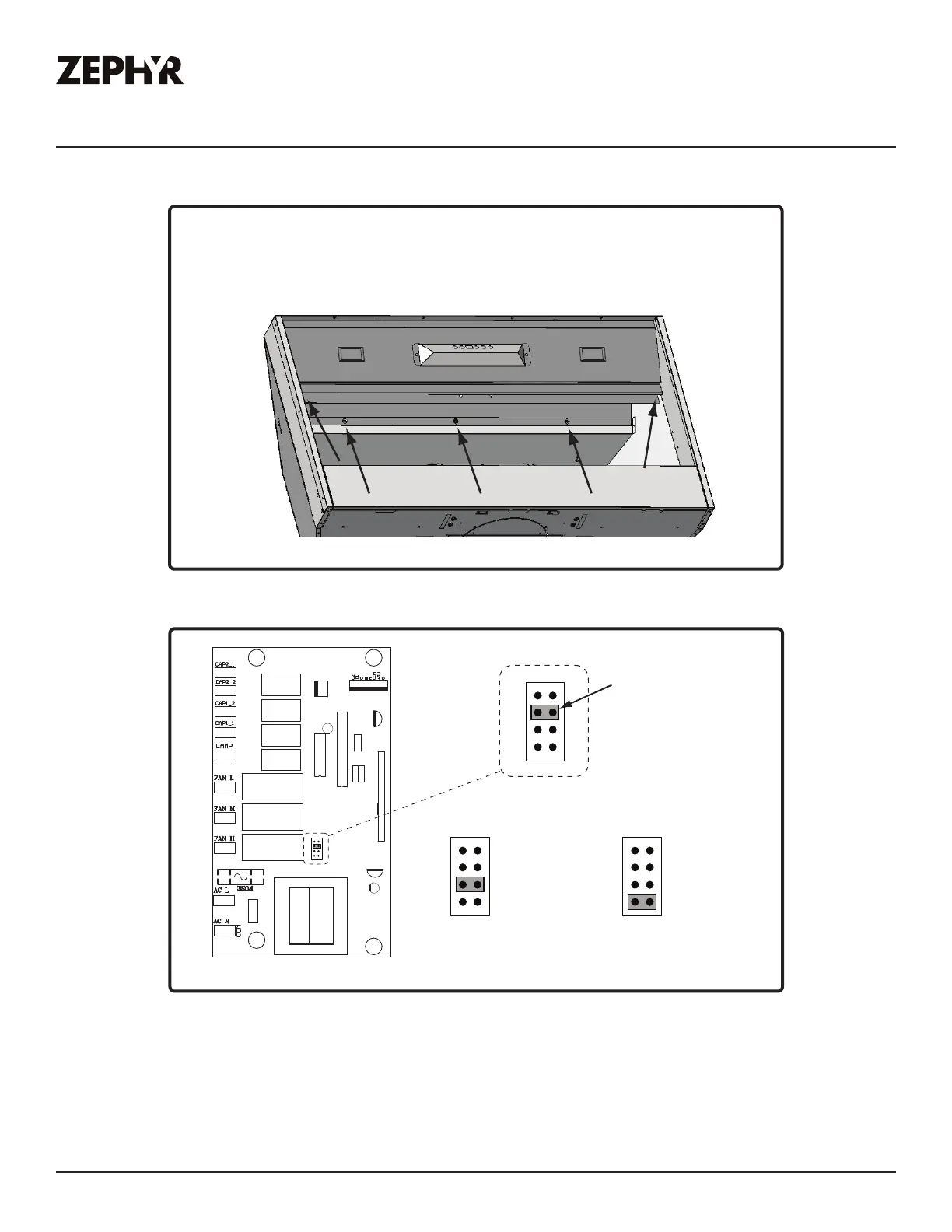

1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux d'espacement
par 2 vis pour chaque panneau d'espacement.
3. Retirez les 5 vis fixant le panneau lumineux.
FIG. J
Carte de circuits imprimés
1
3
5
7
2
4
6
8
Cavalier 5-6 ou 7-8
POSITION PAR DÉFAUT
Débit maximal par défaut du ventilateur
Débit maximal du ventilateur
Broches de cavaliers
Cavalier
de plastique
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Cavalier 3-4
Débit maximal du ventilateur
Cavalier 1-2
AK9228BS & AK9234BS - 390 AK9228BS & AK9234BS - 290
AK9240BS & AK9246BS - 590 AK9240BS & AK9246BS - 390
FIG. K

Zephyr AK9246BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	46 3/8 inches
Net Weight	64.5 pounds
