Monsoon I Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM

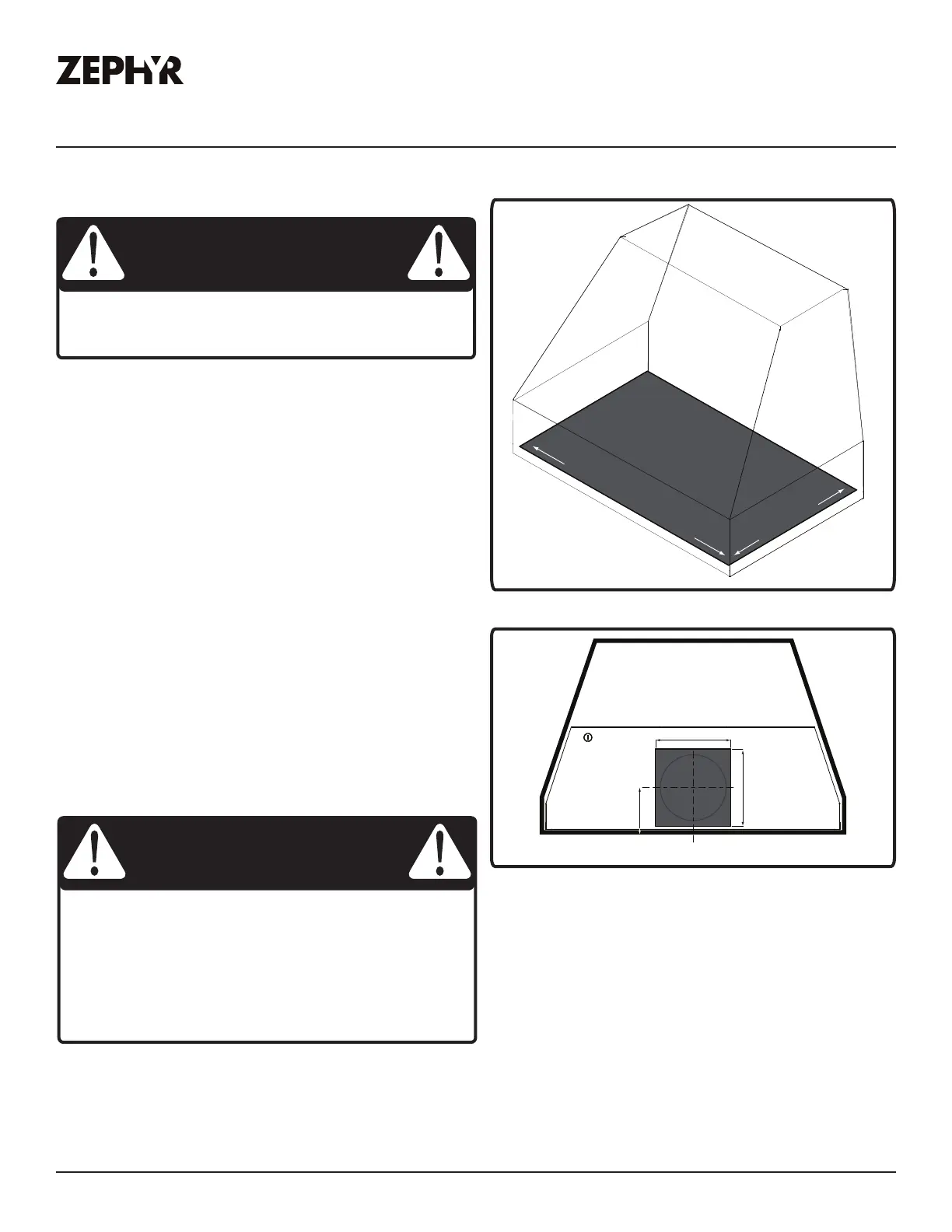

Instructions d’installation
Préparation et installation
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la doublure.
ATTENTION
1. Retirez tous les matériaux d’emballage et le film
protecteur avant l’installation. Soyez prudent
lors de l’installation pour éviter les rayures ou
les dommages à l’acier inoxydable.
2. Découpez une ouverture dans le bas de
l’armoire en suivant les dimensions de la FIG.
B. Si vous conduisez le revêtement monobloc
horizontalement, découpez également une
ouverture à l’arrière de l’armoire (le cas
échéant). FIG C.
3. Préparez le revêtement pour l’installation dans
l’armoire en suivant les étapes de la page 19-20
pour les conduits verticaux ou des pages 21-22
pour les conduits horizontaux. Passez à l’étape
4 une fois la préparation terminée.
28
-
1/2 po
1
9
-
3
/8 po
Coupé
(AK9228)
46-1/2 po
(AK9246)
4
0
-1/2 po
(AK9234)
34
-
1/2 po
(AK9240)
9 po
9 po
C/L
ARRIÈRE DU CABINET
8 po rond
5-1/2 po
Assurez-vous que la surface sur laquelle vous
fixez la doublure est capable de supporter
le poids de l’AK92. Le non-respect de cette
consigne peut entraîner des blessures corporelles
ou endommager la surface de cuisson ou le
comptoir.
AVERTISSEMENT
FIG. B
FIG. C
