Zephyr Pyramid - Préparation de Lemplacement du Conduit

13
Pyramid Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM

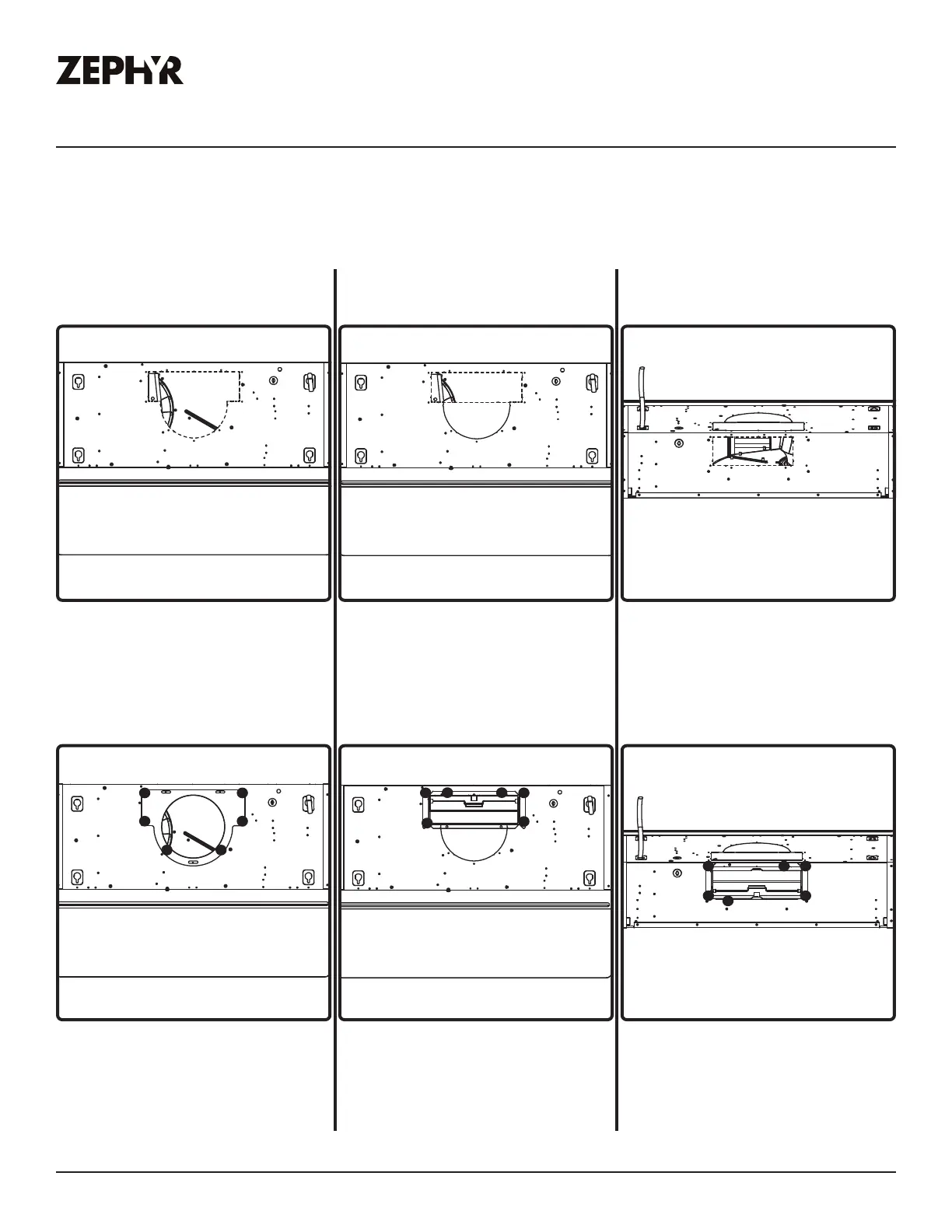

Instructions d’installation
1. À l’aide d’un tournevis à tête
plate, retirez les plaques à
défoncer rectangulaire et
ronde situées sur le dessus du
capot.
1. À l’aide d’un tournevis à tête
plate, retirez uniquement la
section rectangulaire de la
plaque à défoncer située sur
le dessus du capot.
1. À l’aide d’un tournevis à tête
plate, retirez la plaque à
défoncer rectangulaire située
à l’arrière du capot.
Préparation de l’emplacement du conduit
2. Fixez le collier rond de 7 po au
haut de la hotte à l’aide de
(6) vis M4 x 8.
2. Fixez le collier rectangulaire
de 3-1 / 4 “x 10” au haut de
la hotte à l’aide de (6) vis M4
x 8.
2. Fixez le collier rectangulaire
de 3-1 / 4 “x 10” à l’arrière de
la hotte à l’aide de (6) vis M4
x 8.
REMARQUE: Si vous utilisez la hotte en mode de recirculation, ignorez ces sauts et passez à la
page 15.
Conduit vertical (rond de 7 po) Conduit vertical (3-1 / 4 “x 10”
rectangulaire)
Conduit horizontal (3-1 / 4 “x
10” rectangulaire)
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4 5
6
