Pyramid Guide d’utilisation, d’entretien et d’installation
SOUSARMOIRE
CORE
PYRAMID
Instructions d’installation
Montage de la hotte
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la hotte.
AVERTISSEMENT
1. Sélectionnez l’emplacement préféré du conduit
(vertical ou horizontal) si le conduit hors de la
cuisine. Reportez-vous à la page 13 pour plus de
détails.
2. Commencez l’installation en retirant tout le panneau
PAS à l’aide de (4) vis illustrées à la FIG. B. Retirez
les filtres à mailles et les panneaux latéraux (pour le
modèle 36 po) (FIG. C).
3. Renforcez l’armoire avec des bandes de bois de 1 po
x 2 po si un renforcement supplémentaire est requis
ou si les armoires sont encadrées.
4. Positionnez temporairement la hotte à
l’emplacement de montage souhaité. Mesurez et
marquez les trous de montage, les conduits et les
emplacements électriques avec un crayon.
5. Percer et découper les ouvertures requises pour
les conduits et l’accès électrique; assurez-vous que
l’ouverture du conduit est susamment grande pour
appliquer du ruban adhésif.
6. Fixez la hotte à l’armoire à l’aide des (4) vis à bois M4
fournies.
7. Installer les conduits électriques et les conduits et
sceller avec du ruban adhésif.
8. Réinstallez les filtres à mailles et les panneaux
latéraux. Réinstallez tout le panneau PAS.
9. Mettez la hotte sous tension et vérifiez s’il y a des
fuites autour du ruban adhésif.
10. En cas de recirculation de la hotte, reportez-vous à
la page 15 pour plus de détails.

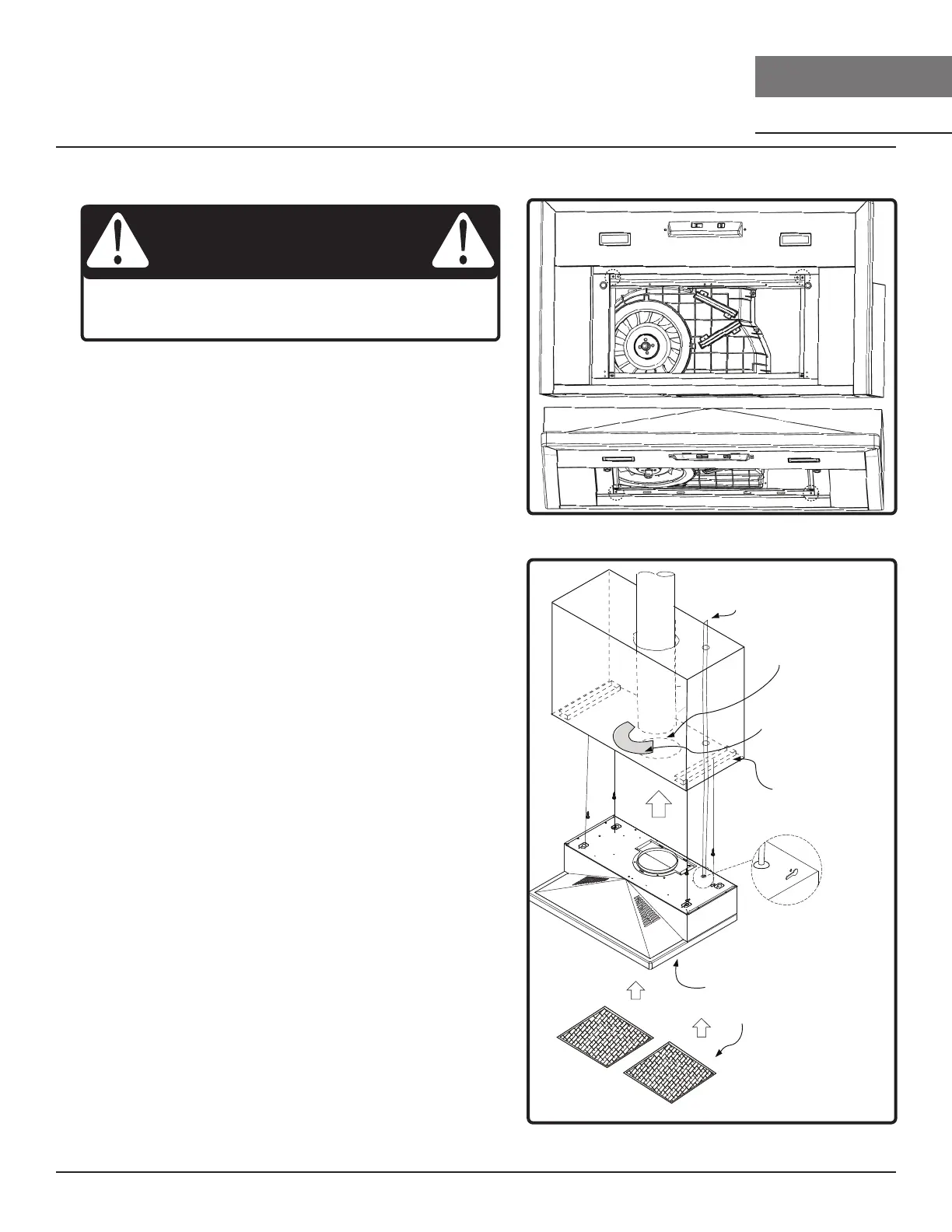

FIG. C
7. Ruban adhésif
en aluminium
7. Électricité
5. Ouverture et
découpe du conduit
3. Ajoutez des bandes
de bois de 1 po x 2 po
2. Panneau PAS
et filtres à mailles
FIG. B
VUE DE DESSOUS
VUE DE FACE
