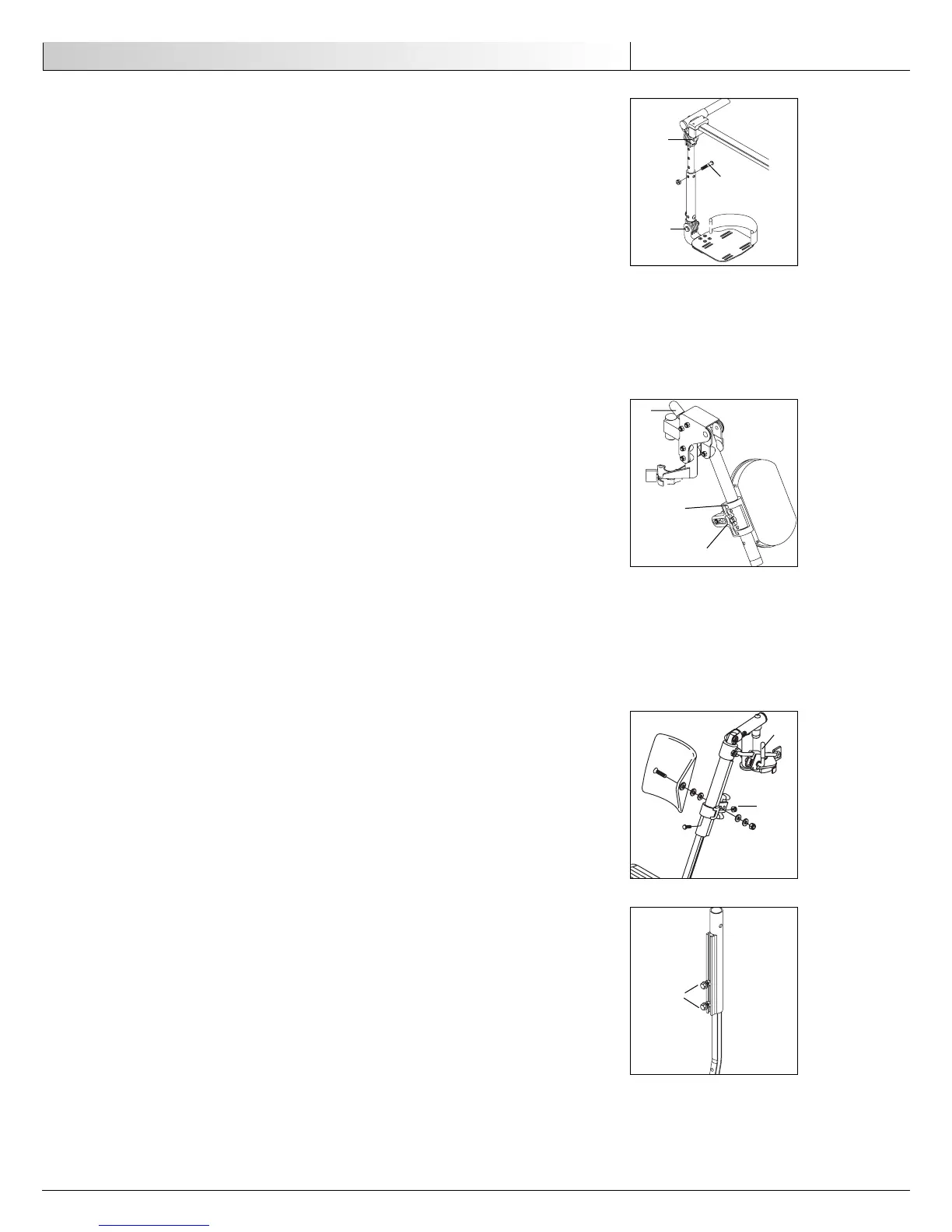

101510 Rev. A
IX. Assetto e Regolazione
171
Italiano
3. Regolazione dell’altezza
a. Allentare e rimuovere il bullone di fermo (G) della staffa di montaggio dell’appog-
giapiedi.
b. Alzare o abbassare il tubo inferiore usando i fori predefiniti sui tubi della staffa.
c. Riporre il bullone di fermo e serrarlo.
4. Regolazione dell’angolo degli appoggiapiedi
a. Allentare il bullone di fermo (H) in corrispondenza del giunto a incastro dell’appog-
giapiedi.
b. Spostare l’appoggiapiedi in avanti o indietro all’angolo desiderato.
c. Serrare il bullone di fermo.
5. Regolazione dell’angolo delle pedane
a. Allentare il bullone di fermo (I) in corrispondenza del giunto a incastro della pedana.
b. Alzare o abbassare la pedana all’angolo desiderato.
c. Serrare il bullone di fermo.
D. PEDANE ELEVABILI ESTENSIBILI (FACOLTATIVE)
1. Installazione e rimozione
Per installare e rimuovere le pedane elevabili estensibili, vedere le istruzioni per l’instal-
lazione e la rimozione degli appoggiapiedi girevoli.
2. Regolazione dell’elevazione
a. Per alzare la pedana, sollevarla nella posizione desiderata. La pedana si bloccherà
automaticamente in posizione.
b. Per abbassare la pedana, mentre si è seduti sulla carrozzina, premere la leva di sbloc-
co (A) e abbassare la pedana nella posizione desiderata. La pedana si bloccherà auto-
maticamente in posizione.
3. Regolazione dell’altezza dei fermapolpacci
a. Girare il morsetto del tubo (B) verso l’esterno.
b. Alzare o abbassare il fermapolpacci nella posizione desiderata.
c. Girare il morsetto del tubo in corrispondenza della tacca desiderata.
4. Regolazione dell’altezza con la prolunga
a. Allentare e rimuovere il bullone (C) del tubo del telaio della staffa.
b. Regolare l’altezza dell’appoggiapiedi.
c. Allineare il morsetto del tubo con il bullone selezionato.
d. Riporre il bullone (C) e serrarlo.
E. PEDANE ELEVABILI (FACOLTATIVE)
1. Installazione e rimozione
Per installare e rimuovere le pedane elevabili, vedere le istruzioni per l’installazione e la
rimozione degli appoggiapiedi girevoli.
2. Regolazione dell’elevazione
a. Per alzare la pedana, sollevarla nella posizione desiderata. La pedana si bloccherà
automaticamente in posizione.
b. Per abbassare la pedana, mentre si è seduti sulla carrozzina, premere la leva di sbloc-
co (D) e abbassare la pedana nella posizione desiderata. La pedana si bloccherà auto-
maticamente in posizione.
3. Regolazione dell’altezza dei fermapolpacci
a. Allentare il dado di fermo (E) situato sul retro del gruppo della staffa dei fermapolpacci.
b. Alzare o abbassare il gruppo della staffa dei fermapolpacci nella posizione desiderata.
c. Serrare il dado di fermo.
4. Regolazione dell’altezza con la prolunga
a. Allentare entrambi i bulloni (F) del tubo del telaio della staffa.
b. Regolare l’altezza dell’appoggiapiedi.
c Serrare entrambi bulloni (F).
I
G
H
A
D
E
B
C
F
