Zippie IRIS - Meccanismo DI Basculamento; M.schienale Ad Altezza Regolabile con Maniglione Regolabile

101510 Rev. A
IX. Assetto e Regolazione
175
Italiano

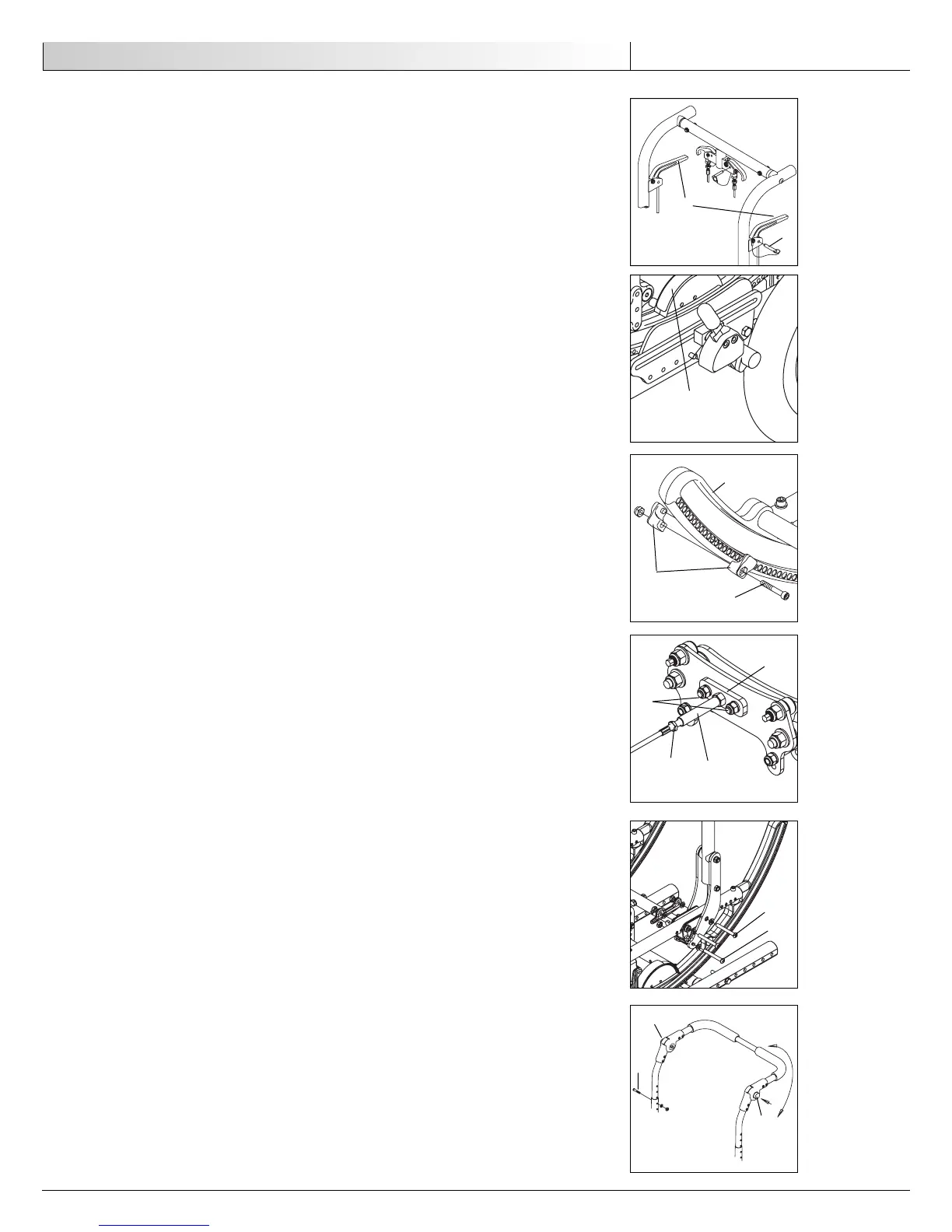

L. MECCANISMO DI BASCULAMENTO
Il meccanismo di basculamento è installato da Sunrise Medical. Due meccanismi a cavo/lev-
etta bloccano la carrozzina in posizione a un angolo compreso tra -5º e 60º a seconda del-
l’assetto. La carrozzina Zippie IRIS può essere inclinata in avanti di un angolo compreso tra
0º e 5º. NON APPORTARE QUESTA REGOLAZIONE PERSONALMENTE. Rivolgersi a un fornitore
autorizzato.
1. Basculamento
a. Se si premono contemporaneamente entrambe le levette (C), il meccanismo di blocco
si sblocca ed è possibile inclinare il sedile e lo schienale. Se si rilasciano le levette, i
bracci oscillanti si bloccano in posizione.
b. Il grado di basculamento approssimativo del sedile è indicato sull’indicatore di bascu-
lamento (D).
c. Per bloccare il meccanismo di basculamento, inserire il perno di bloccaggio (E) nella
sede della levetta.
2. Come regolare il grado massimo di basculamento
È possibile limitare il basculamento (rotazione) della carrozzina usando il sistemi di blocco
per il basculamento (A).
a. Allentare e rimuovere la vite di fermo (B).
b. Spostare i blocchi per il basculamento nella posizione desiderata, anteriore o posteri-
ore.
c. Inserire le due metà del gruppo di blocco per il basculamento nei fori direttamente
opposti sul braccio oscillante (C), quindi bloccarle in posizione riponendo e stringen-
do la vite di fermo (B).
3. Regolazione del cavo
NOTA– non usare lubrificanti sulle parti o sul gruppo.
a. Allentare e rimuovere i dadi (D), quindi rimuovere il gruppo della staffa (E).
b. Allentare il controdado (F).
c. Ruotare il dispositivo di regolazione del cavo (G) fino a quando il cavo non è teso.
Assicurarsi che il perno a stantuffo possa estendersi e ritrarsi completamente dopo la
regolazione.
d. Serrare il controdado (F).
e. Riporre il gruppo della staffa (E).
f. Riporre e serrare i dadi (D).
M. SCHIENALE AD ALTEZZA REGOLABILE CON MANIGLIONE REGOLABILE
(OPZIONALE)
1. Regolazione dell’angolo
a. Allentare il bullone posteriore (F).
b. Allentare e rimuovere il bullone anteriore (G).
c. Regolare l’angolo dello schienale usando i fori predefiniti.
d. Riporre e serrare il bullone anteriore (G).
e. Serrare il bullone posteriore (F).
f. Ripetere le operazioni descritte sopra sull’altro lato.
NOTA IMPORTANTE – regolare entrambi i lati della carrozzina allo stesso modo.
NOTA– usare un valore di serraggio pari a 96 in.-lb quando si regola l’angolo del maniglione.
2. Regolazione dell’angolo del maniglione
Premere contemporaneamente entrambi i pulsanti neri (H). Il maniglione verrà sbloccato e
potrà ruotare liberamente. Se si rilasciano i pulsanti, il maniglione regolabile si blocca nella
posizione desiderata.
3. Regolazione dell’altezza
a. Allentare e rimuovere entrambi i bulloni (I) del tubo dello schienale (uno su ogni lato).
b. Regolare l’altezza dello schienale.
c. Riporre entrambi i bulloni (I) nella posizione desiderata e stringerli.
C
D
E
B
A
C
F
D
G
E
G
F
H
H
I
