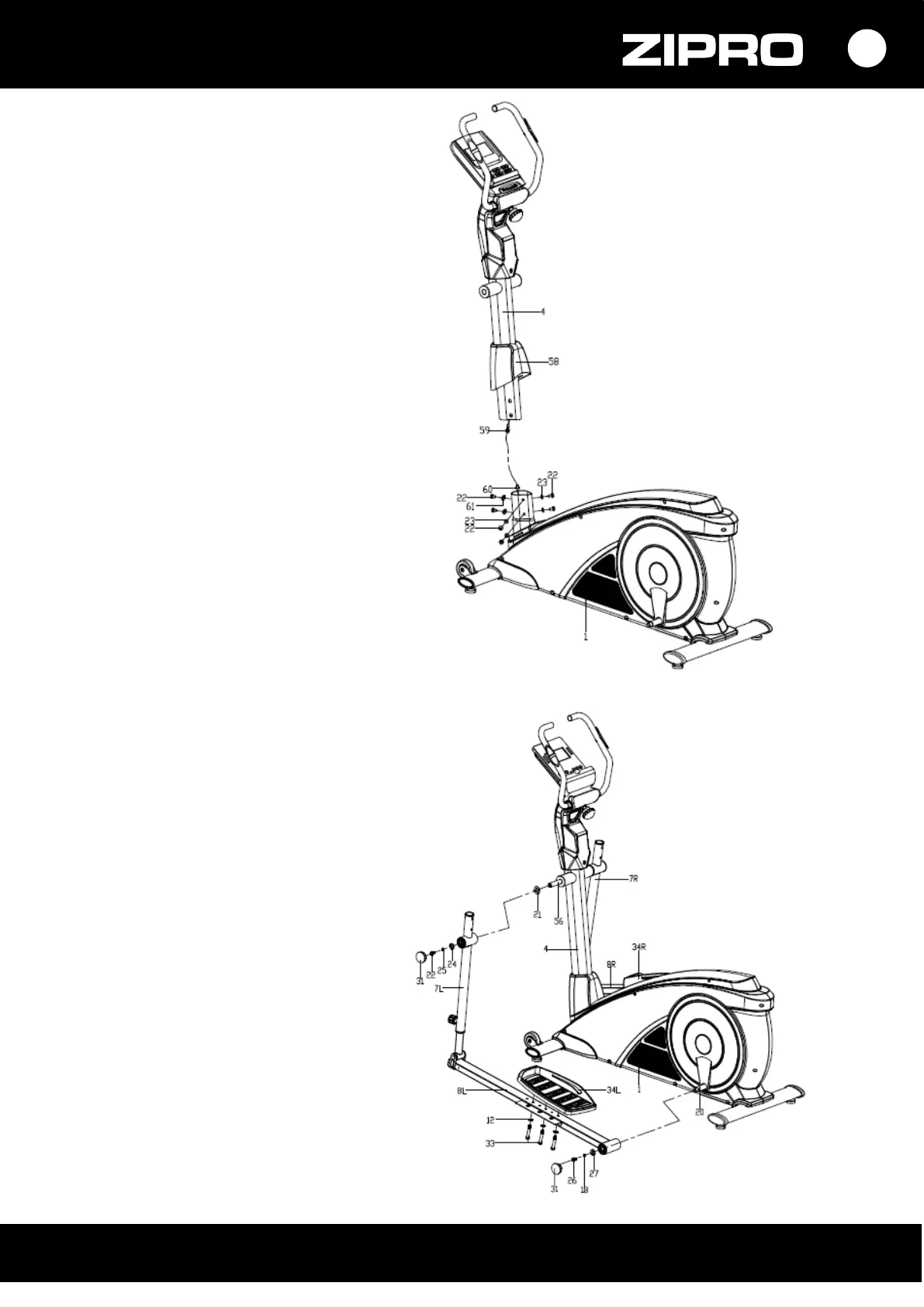

KROK 4.
Zamontuj osłonę dolną sztycy
kierownicy (58) do sztycy (4).
Połącz przewód komputera (59) z
przewodem łączącym (60).
Zamontuj sztycę kierownicy (4)
na ramie głównej (1) używając śrub
imbusowych M8x16 (22), podkładek
łukowych (61), podkładek płaskich (23).
KROK 5.
5a. Wsuń poziomo oś długą (56)
w odpowiednie miejsce pod osłonę
sztycy kierownicy (51a/b).
Nałóż lewe i prawe ramię rękojeści
(7L/R) na oś długą (56) używając śrub
imbusowych M8x16 (22), podkładek
sprężystych (25), podkładek przebiegów
(21) oraz podkładek płaskich (24).
Na tym etapie nie dokręcaj do oporu
instalowanych elementów.
5b. Nałóż tylne części podstaw pod
pedały (8L/R) na korbę (20) za pomocą
śrub sześciokątnych M10x20 (26),
podkładek sprężystych (18) oraz
podkładek płaskich (27).
Na tym etapie nie dokręcaj do oporu
instalowanych elementów.
5c. Skręć lewe i prawe ramię rękojeści
(7L/R) z lewą i prawą podstawą pod
pedał (8L/R) za pomocą śrub M8x80 (37),
podkładek płaskich (12) i nakrętek samo
kontrujących (13). Załóż zaślepki
podstaw pod pedały (31) i dokręć
wszystkie elementy.
5d. Zamontuj lewy i prawy pedał (34L/R)
do lewej i prawej podstawy pod pedał
(8L/R) za pomocą śrub sześciokątnych
M8x45 (33) i podkładek płaskich (12).
UWAGA! Prawy i lewy pedał (27L/R) są
oznaczone “R” dla prawego i “L” dla
lewego.
