INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

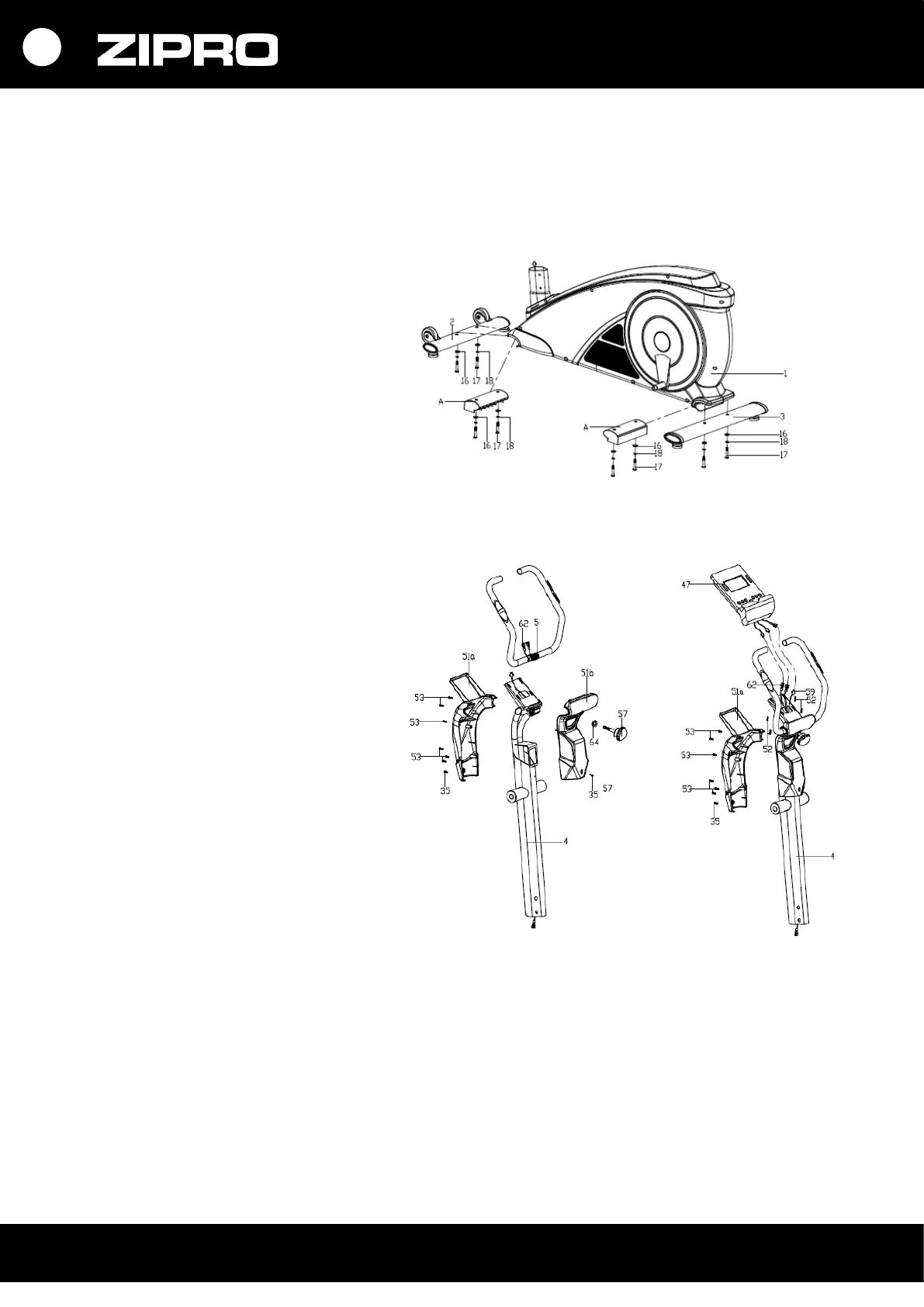

KROK 1.
Usuń plastikowe osłony (A) wykręcając
zamontowane fabrycznie śruby (17)
i podkładki (18)(16) z przedniej i tylnej
podstawy.
Zamontuj tylną podstawę (3)
oraz przednią (2) do ramy głównej (1)
używając podkładek płaskich (16), śrub
imbusowych (17) oraz podkładek
sprężystych (18).
KROK 2.
Rozdziel osłonę sztycy kierownicy
(51a/b), odkręć pokrętło regulacji
nachylenia kierownicy (29) oraz wypuść
przewód czujnika pulsu (62) przez otwór
w uchwycie na komputer w górnej części
sztycy kierownicy (25).
Zamontuj kierownicę (5) na sztycy (4).
KROK 3.
Połącz przewód komputera wychodzący
z górnej części sztycy kierownicy
i przewód czujnika pomiaru pulsu (62)
z przewodami wychodzącymi
z komputera (47).
Zamontuj komputer (47) na uchwycie
na komputer umieszczonym w górnej
części sztycy kierownicy (4) za pomocą
śrub M4x10 (52).
Przymocuj osłonę sztycy (51a/b) śrubą
płaską (64) oraz dokręć pokrętło
regulacji oporu (57) używając śrub
ST4,2x18 (35) oraz śrub ST3x15 (53).
