135
IT

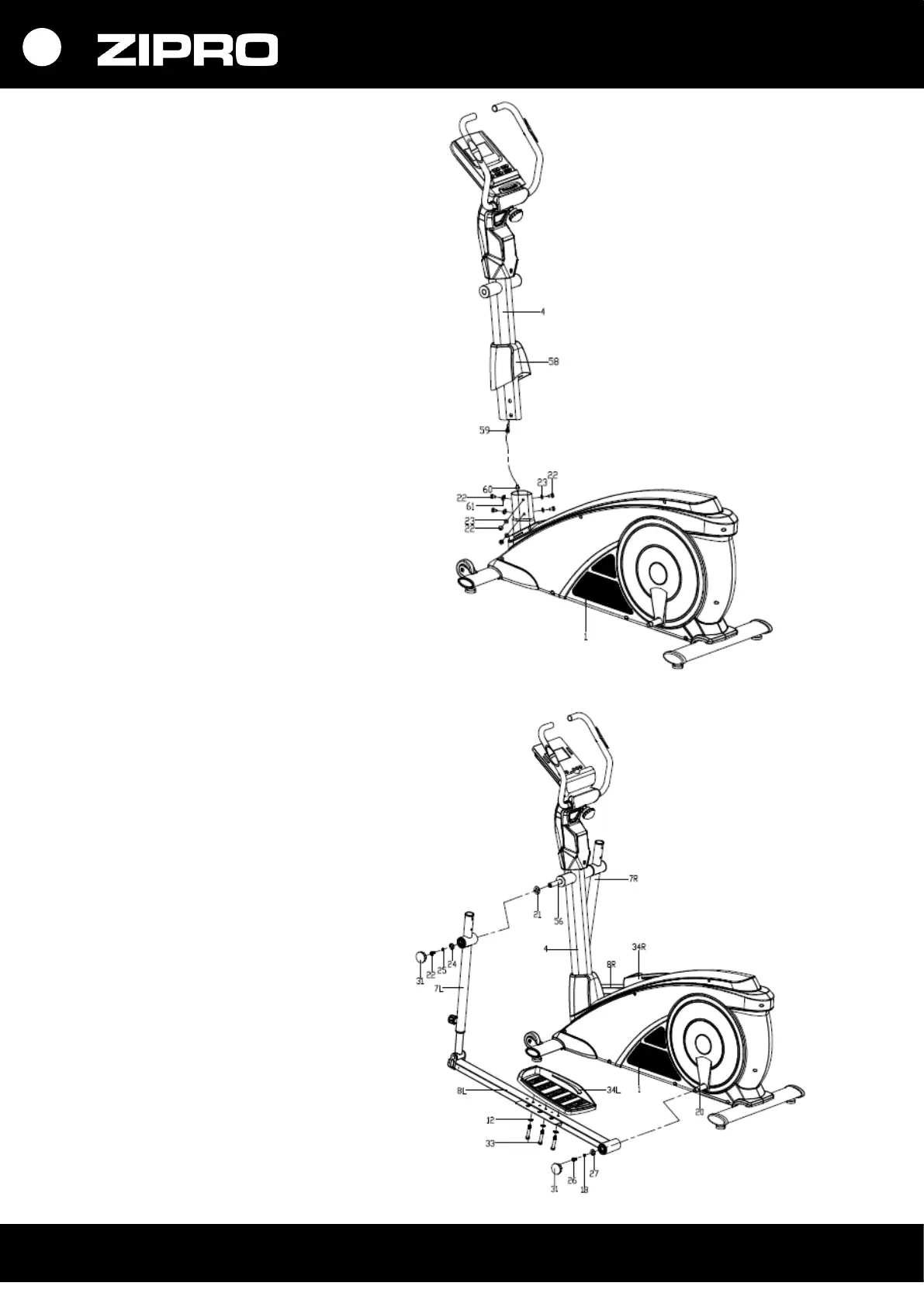

PASSO 4.
Fissare il coperchio inferiore del
supporto del manubrio (58) al supporto
del manubrio (4).
Collegare il cavo del computer (59) al
cavo di connessione (60).
Fissare il supporto del manubrio (4) sul
telaio principale (1) utilizzando le vite a
brugola M8x16 (22), le rondelle curve
(61), le rondelle piatte (23).
PASSO 5.
5a. Far scorrere l’asse centrale (56)
orizzontalmente
in posizione adatta sotto il coperchio del
supporto del manubrio (51a/b).
Inserire i bracci inferiori, destro e
sinistro (7L/R) sull’asse centrale (56)
usando le viti a brugola M8x16 (22), le
rondelle elastiche (25), le rondelle
arrotondate (21) e le rondelle piatte (24).
In questa fase, non serrare al massimo i
componenti installati.
5b. Inserire le parti posteriori dei
supporti dei pedali (8L/R) sulla pedivella
(20) utilizzando le vite esagonali M10x20
(26), le rondelle elastiche (18) e le
rondelle piatte (27).
In questa fase, non serrare al massimo i
componenti installati.
5c. Avvitare i bracci inferiori, destro e
sinistro (7L/R) ai supporti dei pedali,
destro e sinistro (8L/R) utilizzando le viti
M8x80 (37), le rondelle piatte (12) ed i
dadi autobloccanti (13). Mettere i tappi
dei supporti dei pedali (31) e serrare tutti
gli elementi.
5d. Fissare i pedali, destro e sinistro
(34L/R) sui supporti dei pedali, destro e
sinistro (8L/R) usando le viti esagonali
M8x45 (33) e le rondelle piatte (12).
ATTENZIONE! I pedali destro e sinistro
sono contrassegnati “R” per il destro e
“L” per il sinistro.
