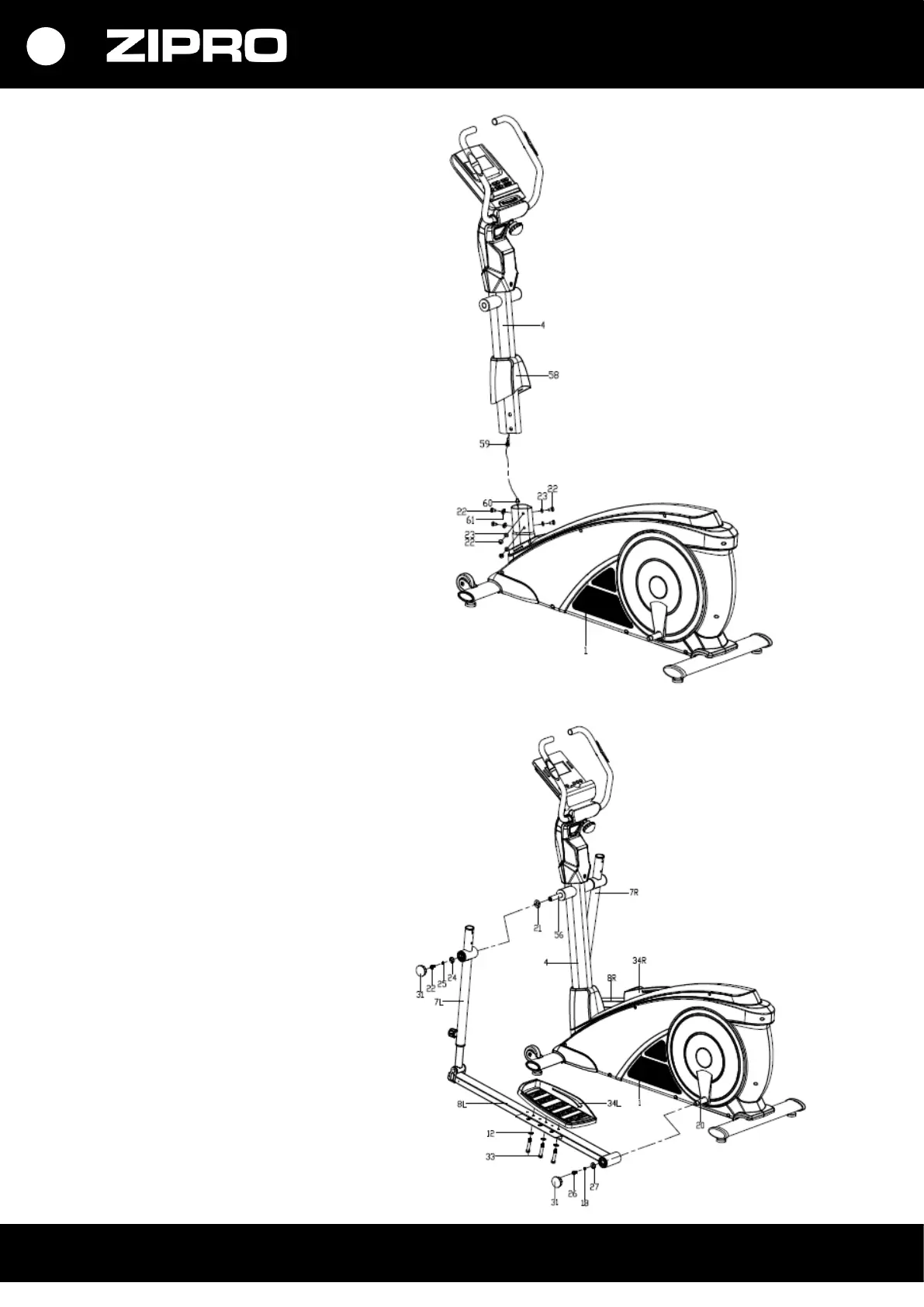

SCHRITT 4.
Befestigen Sie die untere Abdeckung der
vorderen Kolumne (58) an der vorderen
Kolumne (4). Schließen Sie
Computerleitung (59) an die
Verbindungsleitung (60) an.
Befestigen Sie die vordere Kolumne (4) auf
dem Hauptrahmen (1), indem Sie die
Innensechskantschrauben M8x16 (22),
gewölbten Scheiben (61) und flachen
Unterlegscheiben (23) verwenden.
SCHRITT 5.
5a. Setzen Sie die lange Achse (56)
waagerecht in die entsprechende Position
unter der Abdeckung der vorderen Kolumne
(51a/b) ein. Setzen Sie die linke und rechte
Handgriffstütze (7L/R) auf die lange Achse
(56) auf, indem Sie die Innensechskant-
schrauben M8x16 (22), Federscheiben (25),
Unterlegscheiben (21) und flachen
Unterlegscheiben (24) verwenden.
Ziehen Sie in diesem Schritt die installierten
Elemente noch nicht fest.
5b. Setzen Sie die hinteren Teile der
Pedalbasen (8L/R) auf die Kurbel (20) auf,
indem Sie die Sechskantschrauben M10x20
(26), Federscheiben (18) und flachen
Unterlegscheiben (27) verwenden.
Ziehen Sie in diesem Schritt die installierten
Elemente noch nicht fest.
5c. Schrauben Sie die linke und rechte
Handgriffstütze (7L/R) mit der linken und
rechten Pedalbasis (8L/R) zusammen,
indem Sie die Schrauben M8x80 (37),
flachen Unterlegscheiben (12) i
Sicherungsmuttern (13) verwenden. Setzen
Sie die Pedalbasis-blenden (31) auf und
ziehen Sie alle Elemente fest.
5d. Befestigen Sie das linke und rechte
Pedal (34L/R) an der linken und rechten
Pedalbasis (8L/R), indem Sie die
Sechskantschrauben M8x45 (33) und
flachen Unterlegscheiben (12) verwenden.
ACHTUNG! Das linke und rechte Pedal
(27L/R) sind mit „R“ für das rechte und „L“
für das linke Pedal gekennzeichnet.
