INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu
produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.

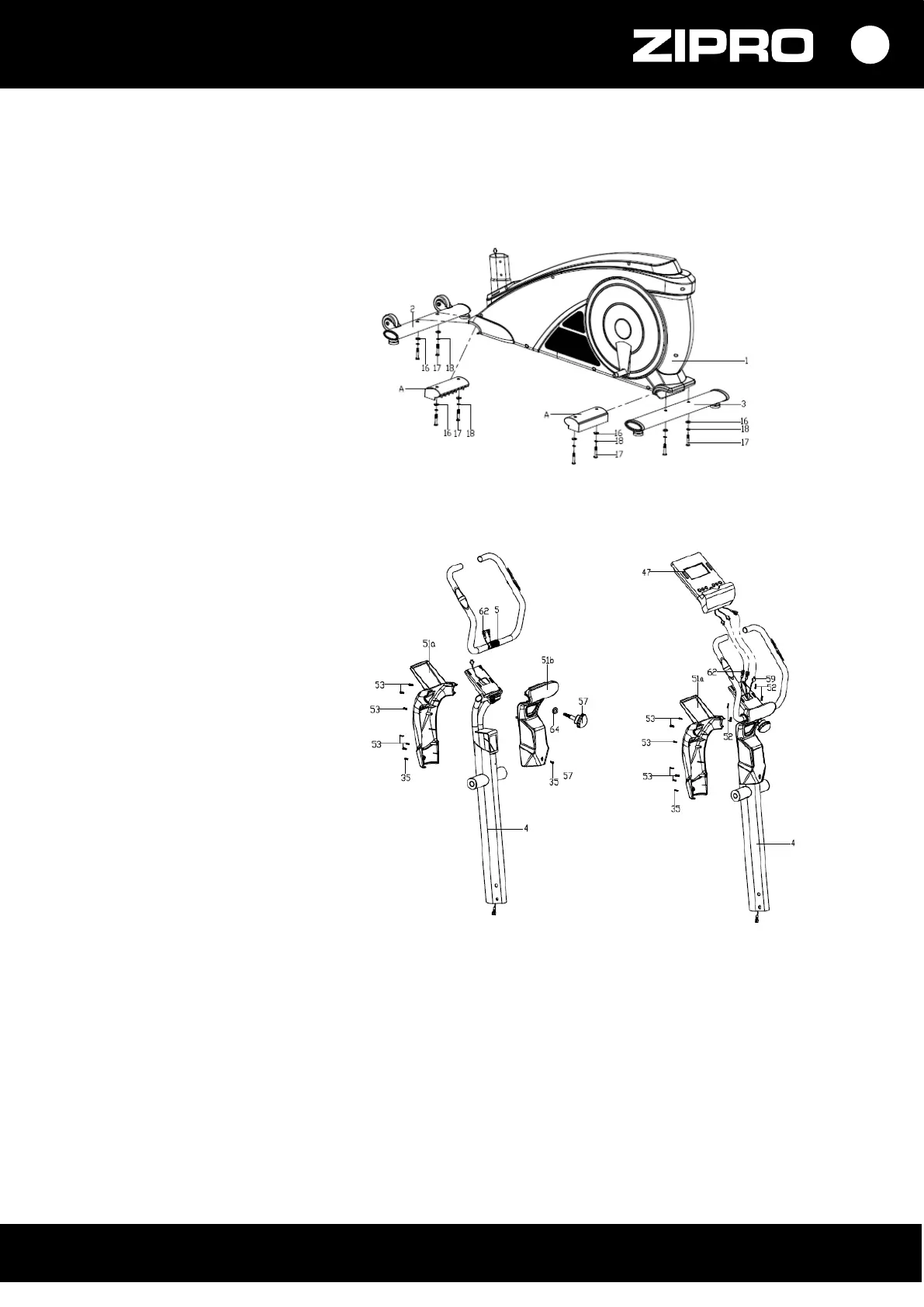

PASUL 1
Îndepărtați elementele de protecție
din plastic (A) prin înșurubarea
șuruburilor montate din fabrică
(17) și șaibele (18) (16) de pe cadrul
frontal și cel din spate.
Montați baza spate (3) și pe cea
frontală (2) pe rama principală (1)
utilizând șaibele plate (16),
șuruburi le de tip imbus (17)
și șaibele arcuite (18).
PASUL 2
Separați elementul de protecție al
tijei frontale (51a / b), deșurubați
butonul de reglare a înclinației
ghidonului (29) și introduceți
conductorul senzorului
de puls (62) prin orificiul de pe
suportul pentru computer din
partea superioară a tijei frontale
(25).
Montați ghidonul (5) pe tija frontală
(4).
PASUL 3
Conectați cablul computerului care
iese din partea de sus a tijei
ghidonului și cablul senzorului de
măsurare a pulsului (62)
la cablurile care ies din computer
(47).
Montați computerul (47) pe suportul
pentru computer din partea
superioară a tijei frontale (4) folosind
șuruburile M4x10 (52).
Fixați elementul de protecție a tijei
frontale (51a / b) cu ajutorul
șurubului plat (64) și strângeți
butonul de reglare a rezistenței (57)
folosind șuruburile ST4,2x18 (35)
și șuruburile ST3x15 (53).
