NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

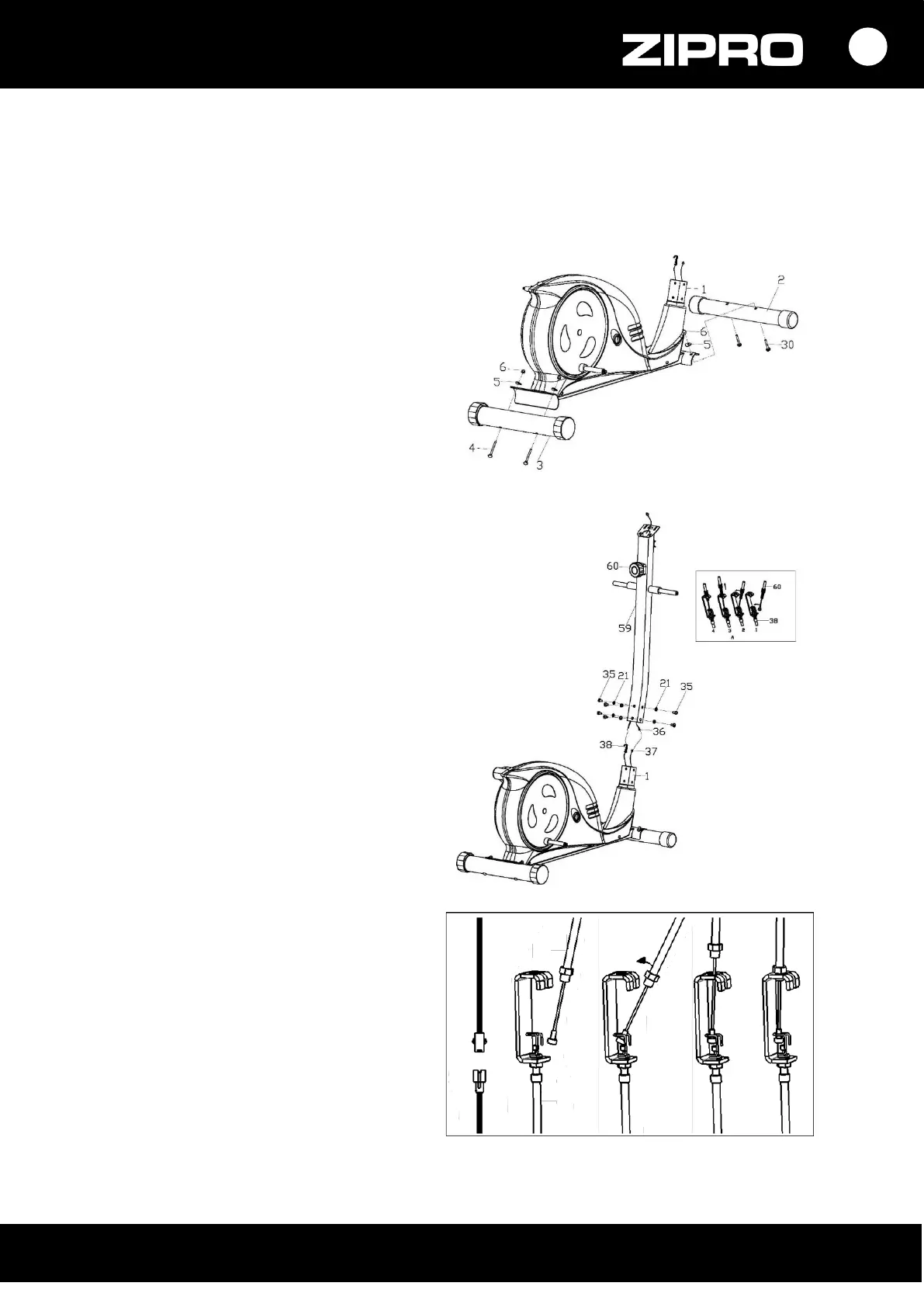

1. Namontujte predný a zadný podstavec
Namontujte zadný (3) a predný (2) podstavec
k hlavnému rámu (1), použite skrutky (4),
oblúkové podložky (5) a matice (6).
POZOR! Pred inštaláciou podstavcov odstráňte
plastový alebo kartónový prepravný zámok,
ak je prítomný.
2. Namontujte káble a predný stĺpik
Spojte spojovací kábel (36) a kábel počítača
(37).
Následne spojte kábel nastavenia odporu (38)
a druhý spojovací kábel tak, ako je to
predstavené na obrázku.
W Vsuňte maticu horného kábla nastavovania
odporu (38) do štrbiny dolného kábla
nastavovania odporu (38), Potiahnite a napnite
horný kábel (38) a presuňte ho cez podperu
dolného káble (38) zvislým smerom. Matica
kábla by mala byť usadená na podpere kábla,
ako to znázorňuje obrázok.
Namontujte predný stĺpik (59) na hlavnom
ráme (36), použite skrutky M8x16 (35) a
podložky (21).
