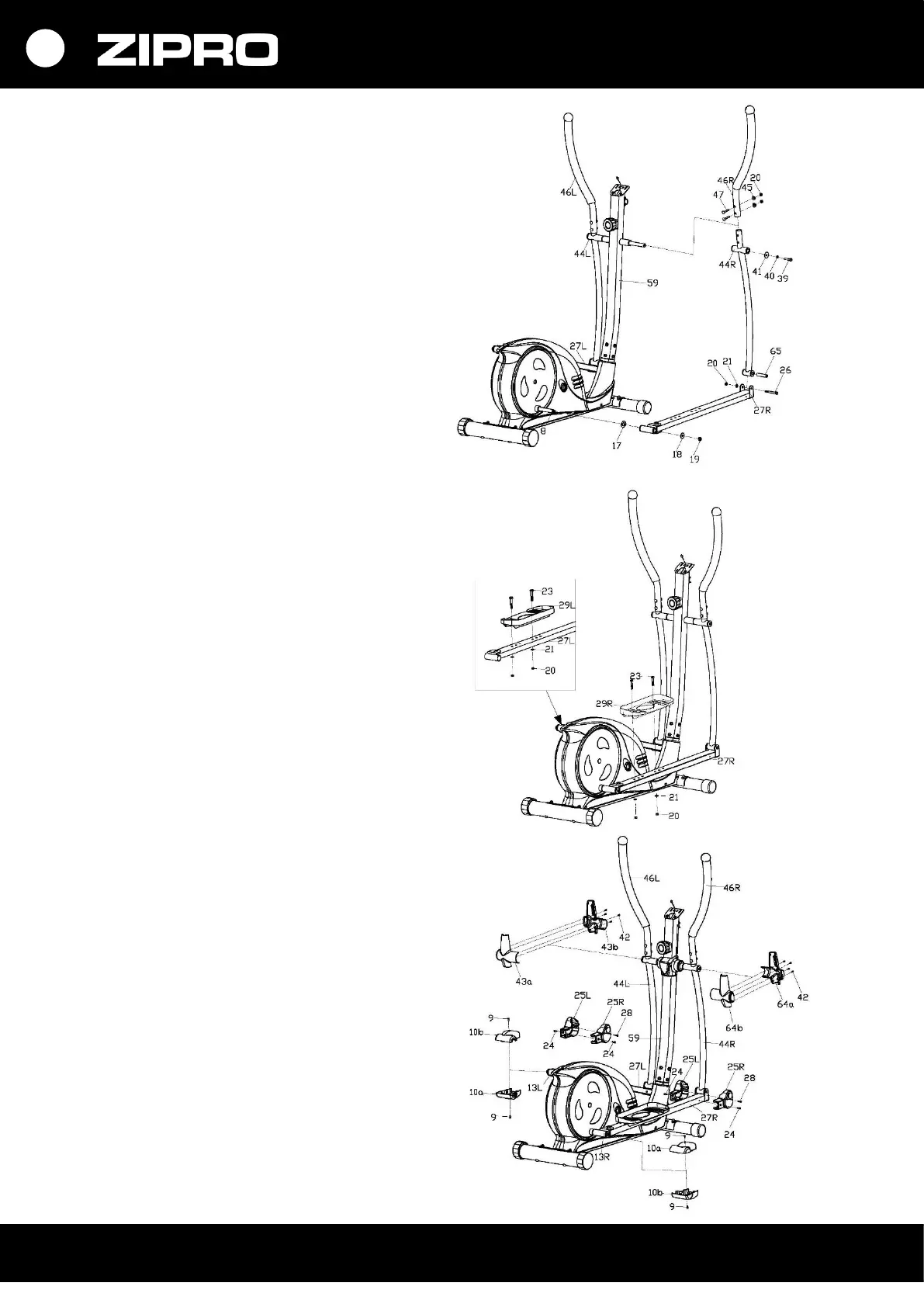

3. Namontujte ramená a pedále
3a. Použite skrutky M8x15 (39), pružinové
podložky (40), ploché podložky (41)
a preložky (16) (33), zmontujte ľavé rameno
rukoväte (44 L) k stĺpiku riadidla (59).
V tejto fáze nedoťahujte namontované
prvky úplne do konca.
3b. Ľavý podstavec pedálu (27 L) namontujte
ku kľuke (8), použite matice (19), ploché
podložky (18)(17), preložky (16)(15).
3c. Ľavé rameno rukoväte (44L) namontujte
k podstavcu ľavého pedála (27L), použite
skrutky M8x75 (26), preložku (65), hrdlo
(32), podložku (21). Založte kryt predného
podstavca ľavého pedála (25L) a upevnite,
použite skrutky ST4 x 20 (28) a skrutky
ST4,2x18 (24).
V tejto fáze nedoťahujte namontované
prvky úplne do konca.
3d. Ľavú a pravú rukoväť (46 L/R) priskrutkujte
k ľavému a pravému ramenu rukoväte
(44L/R), použite skrutky (47), oblúkové
podložky (45) a matice (20).
Založte kryt ramena rukoväte (64 A/B)
a zoskrutkujte skrutkami (42).
3e. Vykonajte činnosti z bodov 3a, 3b a 3c
namontujte pravé rameno rukoväte (44R)
a podstavec pravého pedála (27R).
3f. Namontujte ľavý a pravý pedál (29L/R)
k podstavcu pedála (27L/R), použite
skrutky ST4,2x18 (23), podložky (21)
a matice (20).
POZOR! Pravý a ľavý podstavec pedálov
sú označené nasledovne: pravý „R” a ľavý
„L”.
3g. Dotiahnite všetky prvky.
3h. Upevnite a zoskrutkujte kryty predného
stĺpika (34 L/R) a predný kryt podstavca
pedálov (25 L/R) skrutkami (24) a zadný kryt
podstavca pedálov (10 A/B) skrutkami (9).
