MONTAGEANLEITUNG
ACHTUNG! Befolgen Sie bei der Montage die unten angegebenen Schritte und verwenden Sie die dem
Gerät beigefügten Werkzeuge.
Bereiten Sie genügend Platz für die Montage des Geräts vor.
Aufgrund des hohen Gewichts einiger Elemente wird empfohlen, die Montage mit zwei Personen
durchzuführen.

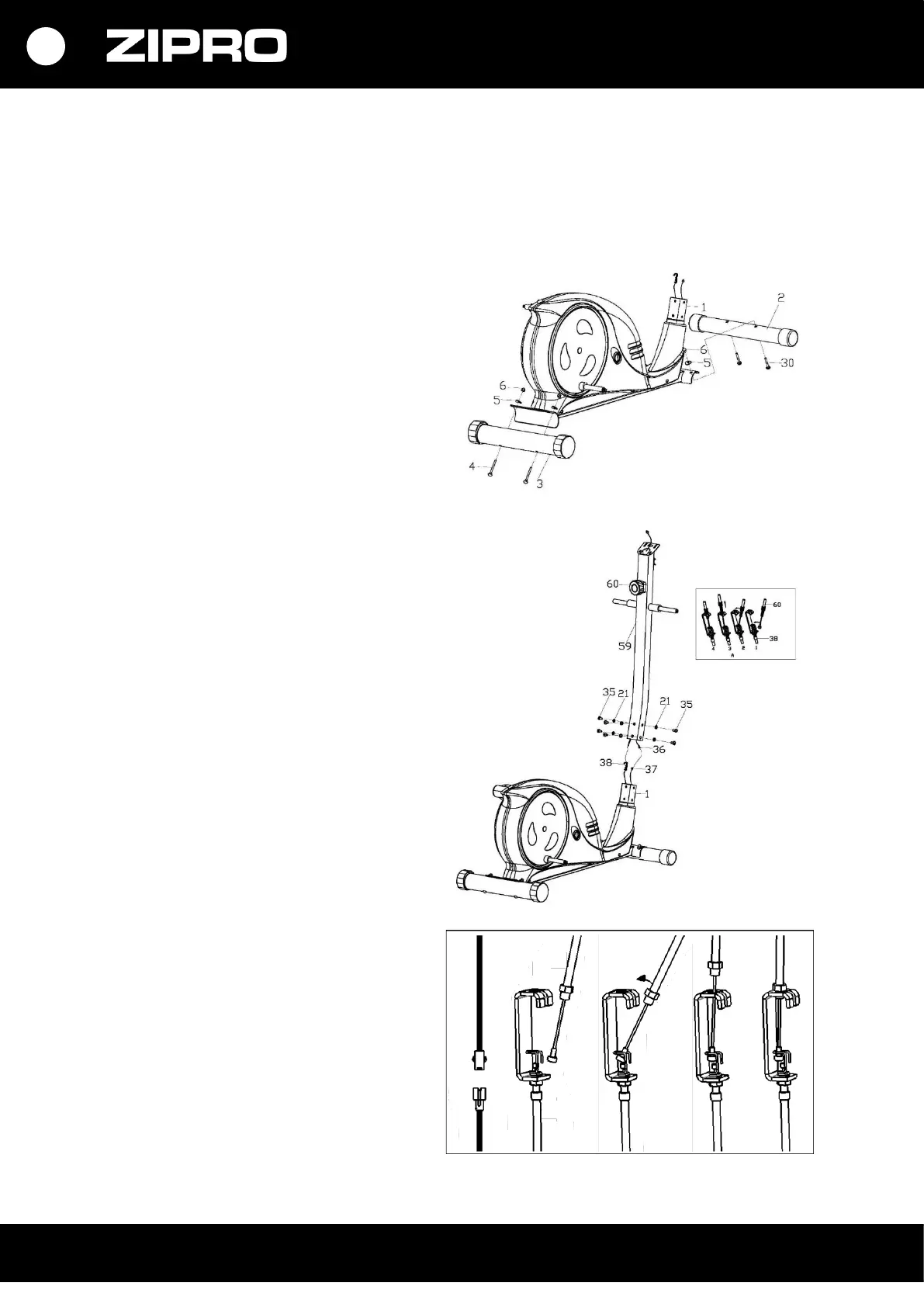

1. Befestigen Sie die hinteren und vorderen
Fuß
Befestigen Sie den hinteren (3) und vorderen
Fuß (2) mithilfe der Schrauben M8x90 (4),
gewölbten Scheiben (5) und Muttern M8 (6)
an den Hauptrahmen (1).
ACHTUNG! Vor der Montage der Basis die
Plastik- oder Karton-
Transportschutzvorrichtungen entfernen, falls
vorhanden.
2. Befestigen Sie die Leitungen und die
vordere Kolumne
Schließen Sie die Verbindungsleitung (36) an
die Leitung des Computers (37) an.
Schließen Sie danach die Leitung für die
Widerstandsregulierung (38) auf die in der
Abbildung gezeigte Weise an die zweite
Verbindungsleitung (36) an.
Schieben Sie Mutter der oberen Widerstands-
regulierungsleitung (38) in die Spalte der
unteren Widerstandsregulierungs-leitung (38),
ziehen und spannen Sie die obere Leitung (38)
und ziehen Sie sie senkrecht durch die Stütze
der unteren Leitung (38). Die Leitungsmutter
muss, wie in der Abbildung gezeigt, an der
Kabelhalterung befestigt werden.
Befestigen Sie die vordere Kolumne (59) auf
dem Hauptrahmen (36), indem Sie die
Schrauben M8x16 (35) und Unterlegscheiben
(21) verwenden.
