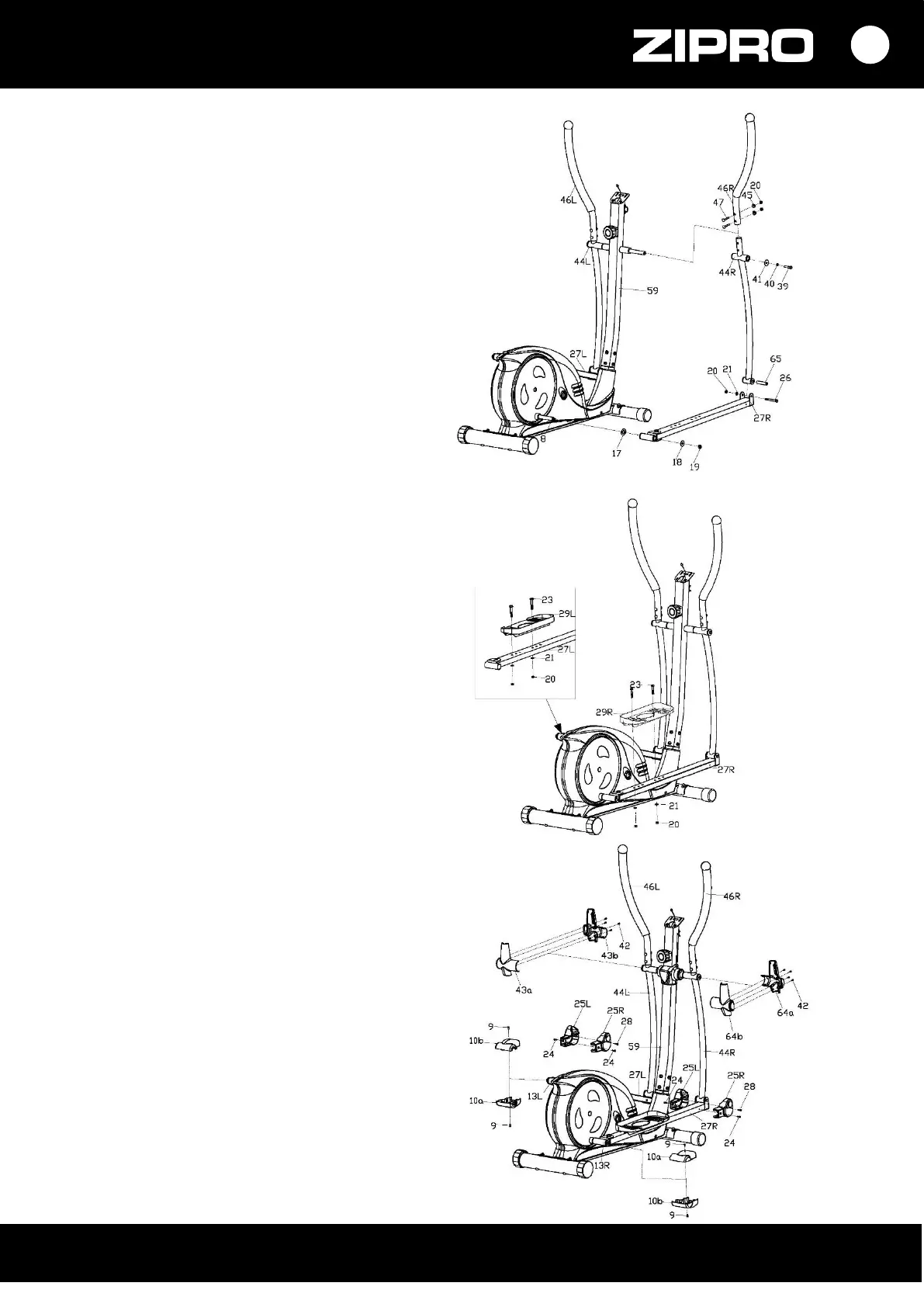

3. Montieren Sie die Stützen und Pedale
3a. Montieren Sie mit den Schrauben M8x15 (39),
Federscheiben (40), flachen Unterlegscheiben
(41) und Scheiben (16) (33) die linke
Handgriffstütze (44 L) an der Lenkerkolumne
(59). Ziehen Sie in diesem Schritt die
installierten Elemente noch nicht fest.
3b. Befestigen Sie die linke Pedalbasis (27 L)
mithilfe der Mutter (19), flachen
Unterlegscheiben (18)(17) und Scheiben
(16)(15) an der Kurbel (8).
3c. Montieren Sie die linke Handgriffstütze (44 L)
an die Basis des linken Pedals (27 L), indem Sie
die Schrauben M8x75 (26), Scheiben (65), Hülse
(32) und Unterlegscheiben (21) verwenden.
Setzen Sie die vordere Abdeckung der linken
Pedalbasis (25 L) auf und befestigen Sie sie mit
den Schrauben ST4x20 (28) und den Schrauben
ST4,2x18 (24). Ziehen Sie in diesem Schritt die
installierten Elemente noch nicht fest.
3d. Befestigen Sie den linken und rechten
Handgriff (46 L/R) mithilfe der Schrauben (47),
gewölbten Unterlegscheiben (45) und Muttern
(20) an den linken und rechten
Handgriffstützen (44 L/R).
Setzen Sie die Abdeckung der Handgriffstützen
(64 L/R) auf und befestigen Sie sie mit den
Schrauben (42).
3e. Führen Sie die in 3a, 3b i 3c beschriebenen
Schritte aus, um die rechte Handgriffstütze
(44 R) und die rechte Pedalbasis (27 R) zu
montieren.
3f. Befestigen Sie das rechte und linke Pedal (29
L/R) an die Pedalbasen (27 L/R), wofür Sie die
Schrauben ST4,2x18 (23), Unterlegscheiben
(21) und Muttern (20) verwenden.
ACHTUNG! Das linke und rechte Basis für
Pedale sind mit „R“ für das rechte und „L“ für
das linke Basis für Pedale gekennzeichnet.
3g. Ziehen Sie alle Elemente fest.
3h. Befestigen und ziehen Sie die Abdeckung der
vorderen Kolumne (34 L/R) und die vordere
Abdeckung der Pedalbasen (25 L/R)mit den
Schrauben (24) fest und befestigen Sie die
hintere Abdeckung der Pedalbasen (10 A/B) mit
den Schrauben (9).
