ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты,
входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.

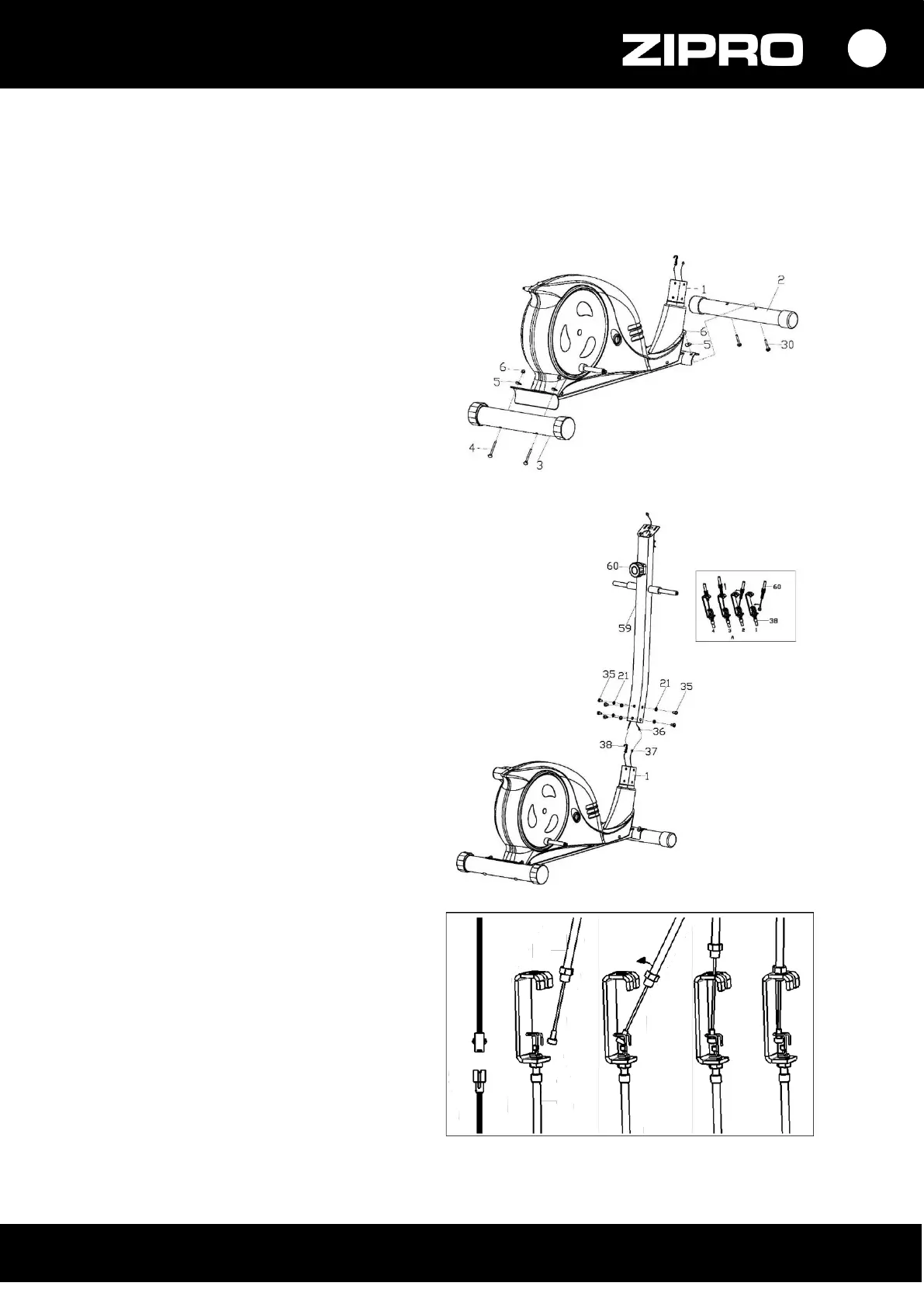

1. Установите переднее и заднее
основание
Прикрепите заднее (3) и переднее (2)
основание к главной раме (1) с помощью
винтов M8x90 (4), сферических шайб (5) и
гаек М8 (6).
ВНИМАНИЕ! Перед сборкой оснований
следует удалить пластиковые либо
картонные транспортировочные
прокладки, если такие присутствуют.
2. Установите кабели и переднюю колонку
Соедините соединительный кабель (36) с
кабелем компьютера (37).
Далее соедините кабель регулировки
сопротивления (38) со вторым
соединительным проводом (36), как
показано на рисунке.
Вставьте гайку верхнего провода
регулировки сопротивления (38) в прорезь
кронштейна нижнего провода регулировки
сопротивления (38), натяните верхний
провод (38) и проденьте через кронштейн
нижнего провода (38) в вертикальном
направлении. Гайка провода должна быть
установлена на кронштейне, как показано
на рисунке.
Установите переднюю колонку (59) на
основную раму (36) при помощи винтов
M8x16 (35) и шайб (21).
