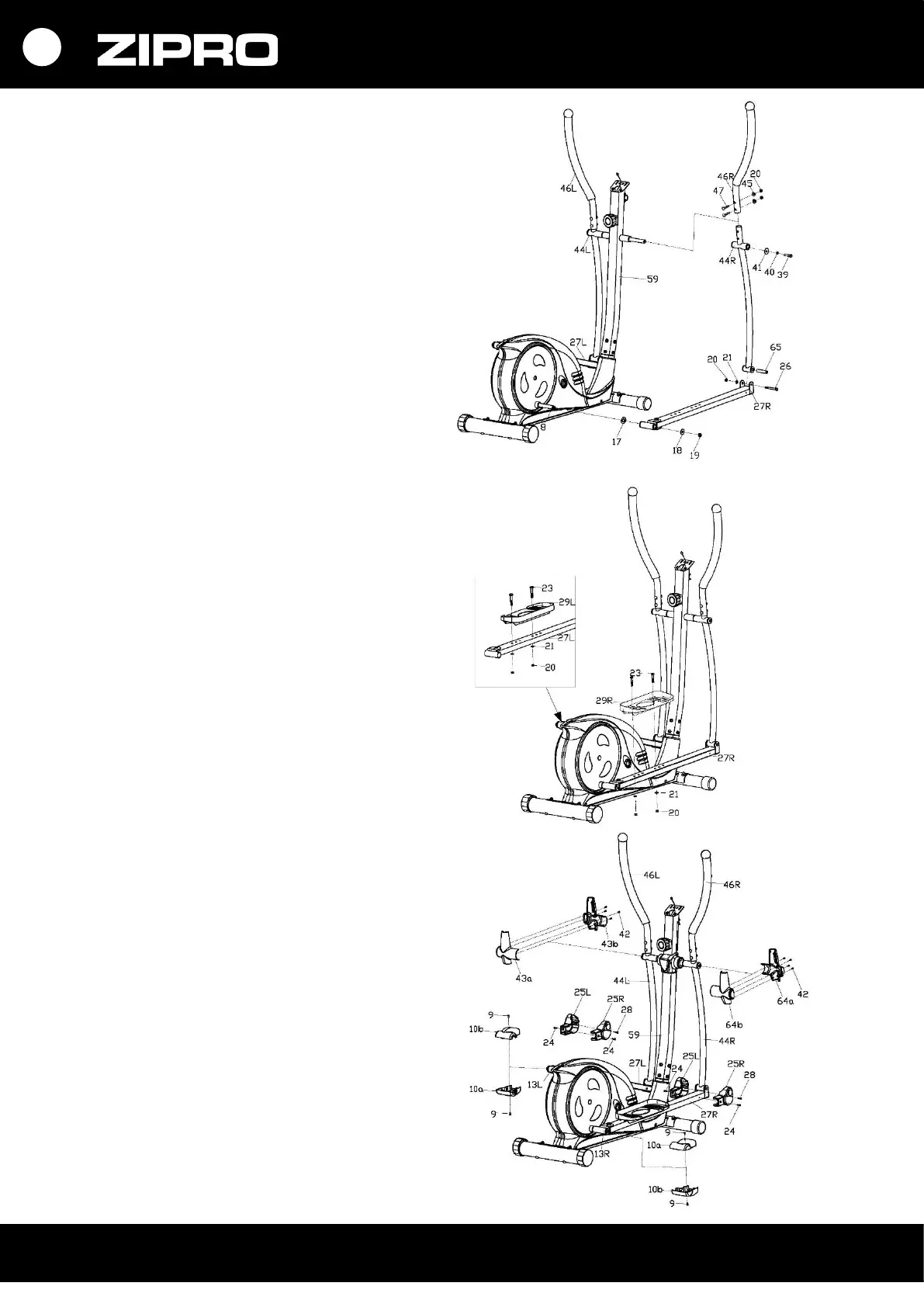

3. Установите рычаги и педали
3a. При помощи винтов M8x15 (39),
пружинных (40), плоских шайб (41)
и прокладок (16) (33) прикрепите левый
рычаг рукоятки (44 L) к рулевой колонке
(59).
На этом этапе не затягивайте
устанавливаемые компоненты до упора.
3b. Левую педальную опору (27 L)
прикрепите к маховику (8) при помощи
гайки (19), плоских шайб (18)(17),
прокладок (16)(15).
3c. Левый рычаг (44L) прикрепите к левой
педальной опоре (27L) при помощи
винтов M8x75 (26), прокладки (65), втулки
(32) и шайбы (21).
Установите переднюю накладку (25 L)
на левую педальную опору и закрепите
винтами ST4x20 (28) и ST4,2x18 (24).
На этом этапе не затягивайте
устанавливаемые компоненты до упора.
3d. Левую и правую рукоятки (46L/R)
привинтите к левому и правому рычагам
(44L/R) соответственно с помощью
винтов (47), сферических шайб (45) и гаек
(20).
Установите защитную накладку на рычаг
рукоятки (64 L/R) и скрутите винтами
(42).
3e. Следуя инструкциям в пунктах 3a, 3b
и 3c, установите правый рычаг рукоятки
(44R) и правую педальную опору (27R).
3f. Прикрепите правую и левую педали
(29L/R) к опорам (27L/R) при помощи
винтов ST4,2x18 (23), шайб (21)
и гаек (20).
ПРИМЕЧАНИЕ! Правая и левая
Педальная опора обозначены как "R" для
правой и "L" для левой.
3g. Все элементы затяните.
3h. Установите и скрутите защитные втулка
передней колонки (34 L/R) и переднюю
накладку на педальные опоры (25 L/R)
винтами (24), и заднюю накладку на
педальные опоры (10 A/B) винтами (9).
