INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu
produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.

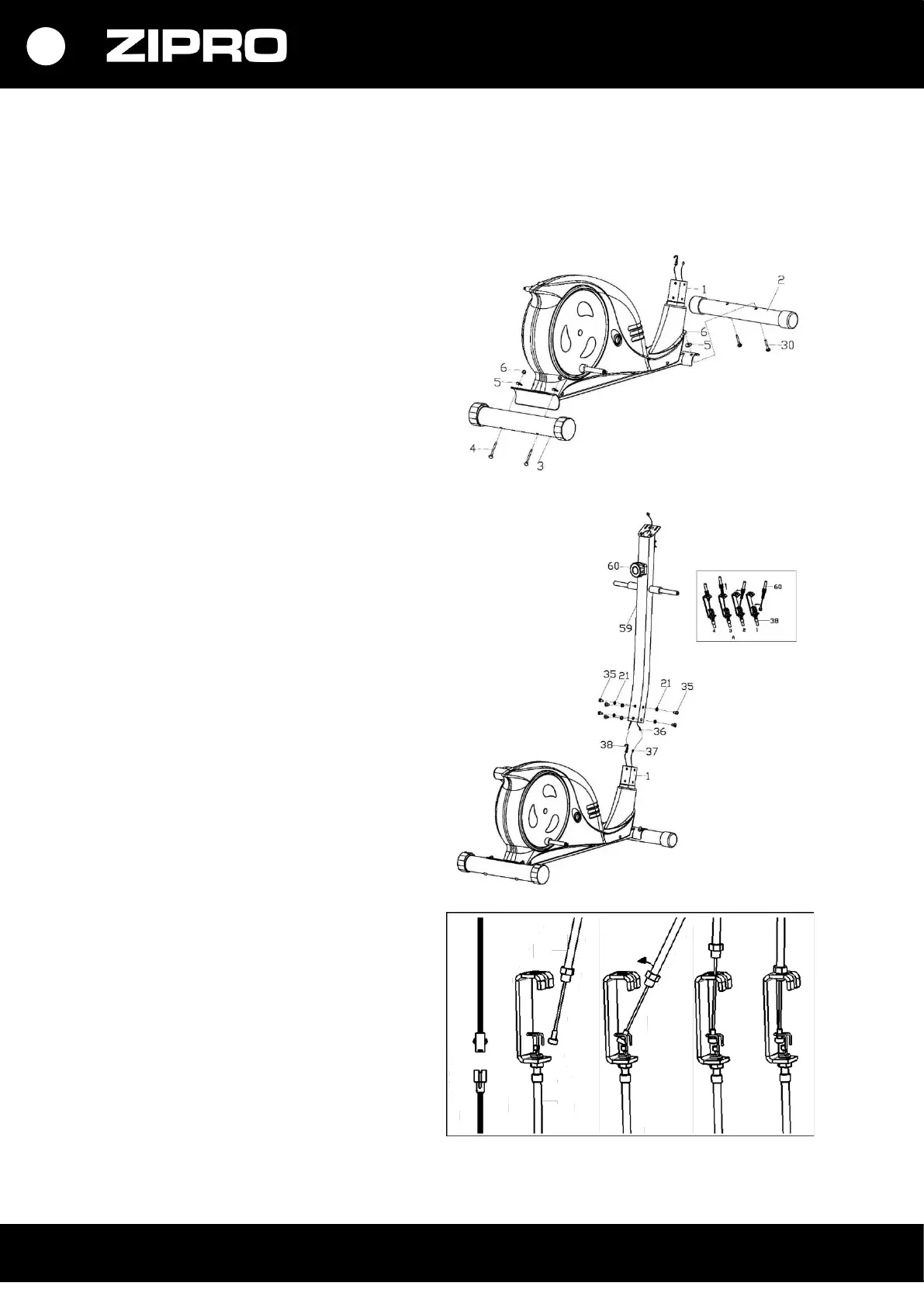

1. Montați baza frontală și cea din spate
Montați baza din spate (3) și pe cea frontală (2)
la rama principală (1) folosind șuruburile M8x90
(4), șaibele arcuite (5) și piulițele M8 (6).
NOTĂ! Înainte de montarea bazelor, scoateți
dispozitivul de blocare din plastic sau carton,
dacă este prezent.
2. Montați cablurile și tija frontală
Conectați cablul de conectare (36) la cablul
computerului (37).
Apoi conectați cablul de reglare a rezistenței
(38) la celălalt cablu de conectare (36) așa cum
ilustrează imaginea.
Introduceţi piuliţa cablului de sus de ajustare a
rezistenţei (38) în orificiul suportului cablului
de jos de ajustare a rezistenţei (38), trageţi şi
întindeţi cablul de sus (38) şi treceţi prin
suportul cablului de jos (38) în direcţie
verticală. Piuliţa cablului trebuie să fie fixată pe
suportul cablului cum este indicat în ilustraţie.
Montați tija frontală 59) pe cadrul principal (36)
utilizând șuruburile M8x16 (35) și șaibele (21).
