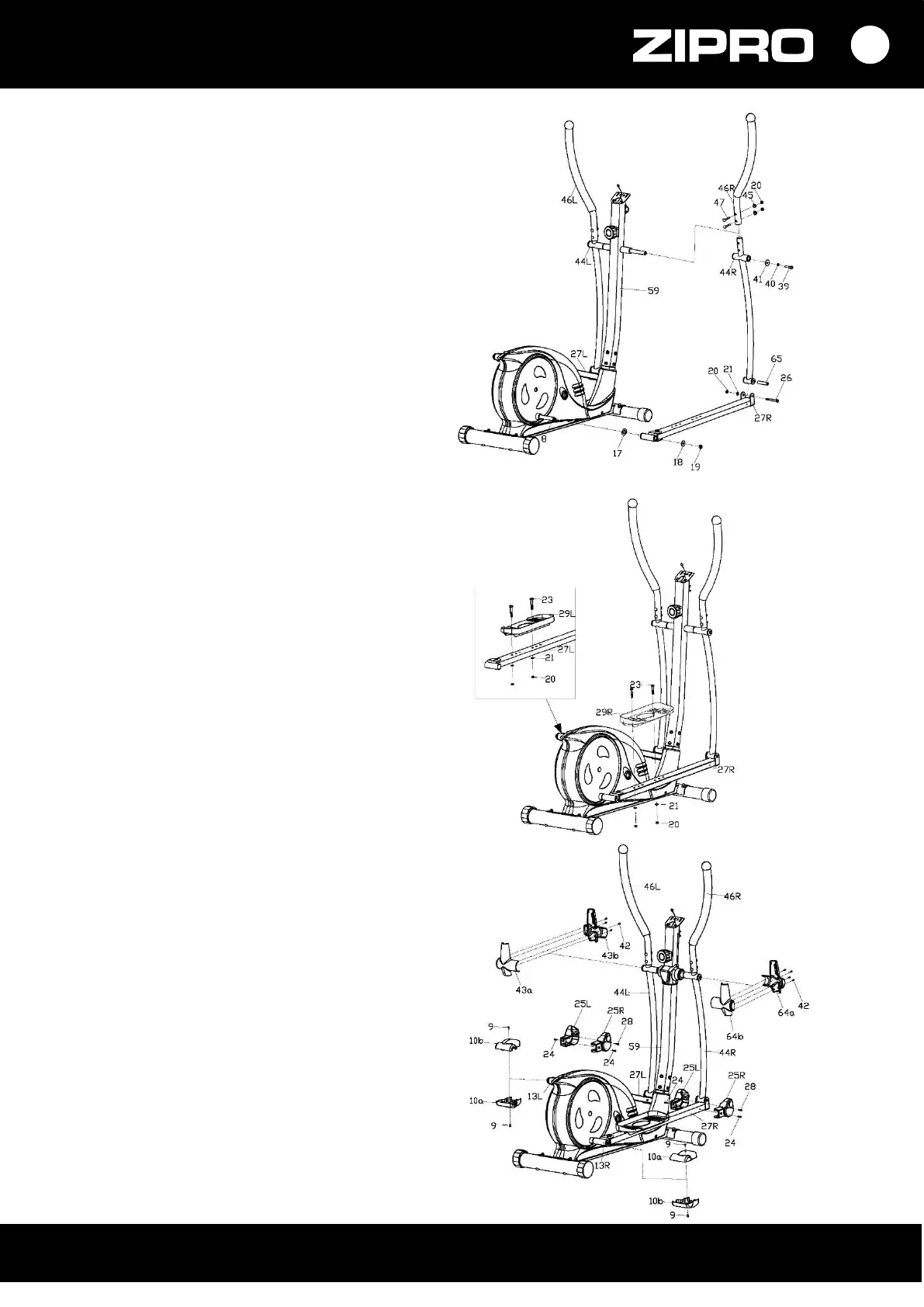

3. Montați pedala și ghidonul
3a. Folosind șuruburile M8x15 (39), șaibele
cu arc (40), șaibele plate (41) și eclisele (16)
(33) montați brațul stâng al mânerului (44L)
pe tija ghidonului (59).
În această etapă, nu strângeți elementele
instalate până la maximum.
3b. Baza pedalei din stânga (27L) montați-o
pe angrenaj (8) folosind piulița (19), șaibele
plate (18) (17) , eclisele (16) (15).
3c. Montați brațul din stânga a mânerului (44L)
la baza pedalei din stânga (27L) folosind
șuruburi M8x75 (26), eclise (65), bucșe (32),
șaibe (21). Montați elementul de protecție
al bazei frontale pentru pedala din stânga
(25L) și fixați-o cu ajutorul șuruburilor
ST4x20 și a șuruburilor ST4,2x18 (24).
În această etapă, nu strângeți elementele
instalate până la maximum.
3d. Mânerul din stânga și dreapta
(46L/R)trebuie fixat pe brațul mânerului
din stânga și din dreapta (44L/R) folosind
șuruburi (47), șaibe arcuite (45) și piulițe
(20).
Montați elementul de protecție al brațului
mânerului (64L/R) și fixați-l folosind
șuruburile (42).
3e. Realizând activitățile 3a, 3b și 3c montați
brațul drept al mânerului (44R) și baza
pentru pedala din dreapta (27R).
3f. Montați pedala din stânga și dreapta (29L/R)
la baza pentru pedale (27L/R) folosind
șuruburile ST4,2x18 (23) și piulițele (20).
ATENȚIE! Bază pentru pedale din dreapta și
stânga sunt marcate cu "R" pentru dreapta
și "L" pentru stânga.
3g. Strângeți foarte bine toate elementele.
3h. Atașați și fixați elementele de protecție
a tijei frontale (34 L/R) și elementul
protector frontal al bazei pentru pedale
(25 L/R) cu șuruburile (24) și elementul
protector din spate al bazei pentru pedale
(10 A/B) cu șuruburile (9).
