INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

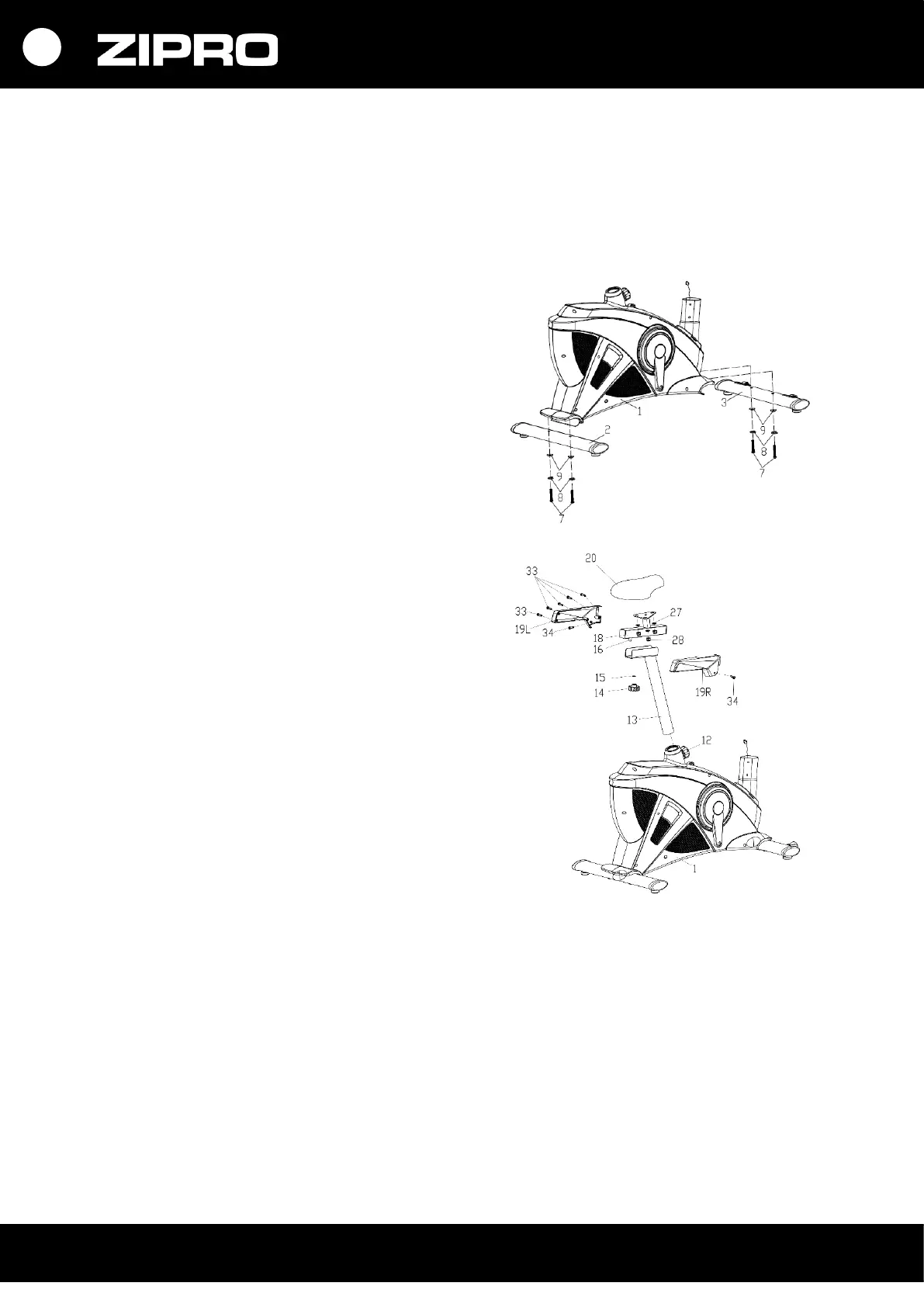

KROK 1.
Zamontuj tylną podstawę (2) oraz przednią (3)
do ramy głównej (1) używając śrub sześciokątnych (7),
podkładek łukowych (8) oraz nakrętek do śruby
sześciokątnej (9).
UWAGA! Przed zamontowaniem podstaw usuń
plastikowe lub tekturowe zabezpieczenie
transportowe, jeżeli występuje.
KROK 2.
Zamontuj siodełko (20) i uchwyt na ręcznik (42)
do prowadnicy siodełka (18) używając nakrętek samo
kontrujących (28) i podkładek płaskich (27).
Zamontuj prowadnicę (18) z siodełkiem (20)
do sztycy siodełka (13).
Ustaw siodełko na pożądanej pozycji blokując je
pokrętłem do poziomej regulacji (14), podkładką (15)
i wspornikiem typu „U” (16).
Sztycę (13) wraz z siodełkiem (18) wsuń
do tylnej części ramy głównej. Ustaw siodełko
na pożądanej wysokości i zablokuj je pokrętłem
do regulacji pionowej (12).
Za pomocą śrub krzyżakowych (33 i 34) przykręć lewą
i prawą osłonę prowadnicy siodełka (19 L/R)
do sztycy siodełka (13).
UWAGA! Przy regulacji wysokości siodełka, nie
przekraczaj zaznaczonej wysokości minimalnej
i maksymalnej.
UWAGA! Przed użyciem urządzenia upewnij się,
że siodełko jest stabilnie zamontowane na
prowadnicy.
