Zodiac T3 - Page 24

Page 24
FRANÇAIS
Zodiac
®
T3
®
Aspirateur de Piscine
|
Guide du Propriétaire

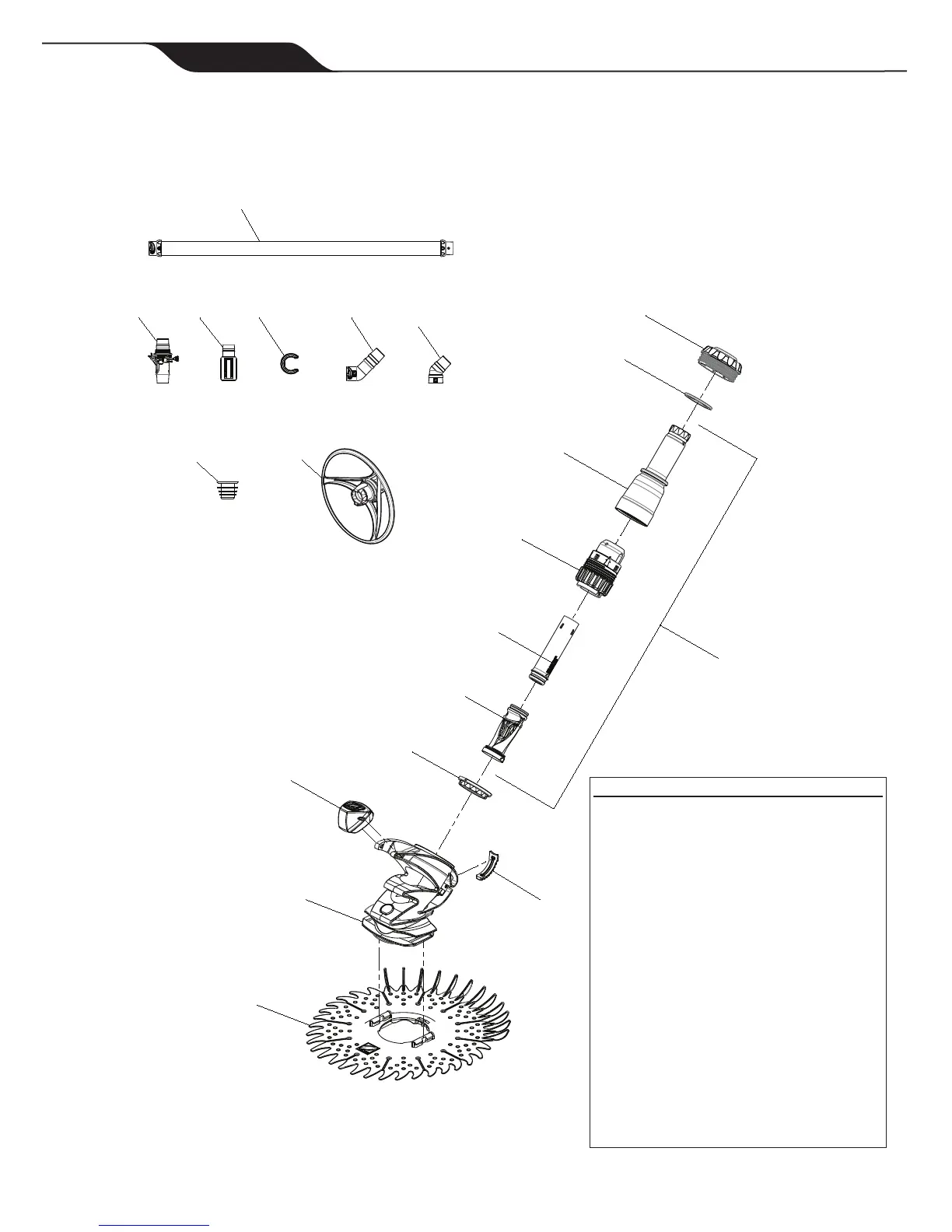

Schéma des pièces du T3
1
2
4
5
6
7
2
9
8
10
11
3
12, 13
14 15
16
17 18
19 20
21
No. No.de pièce Description Qté
1 R0541100 Écrou manuel T3 1
2 R0542300 Rondelles T3 (supérieure et inférieure) 1
3 R0541000 Cassette T3 2
4 R0542100 Tube d'extension externe T3 1
5 R0542000 Ensemble coupelle T3 1
6 R0542200 Tube d'extension interne T3 1
7 X73010 Diaphragme Duralife 1
8 R0541600 Flotteur T3 1
9 R0541800 Butoir T3 1
10 R0541200 Boîtier T3 1
11 R0541400 Disque T3/B3 1
12 R0527800 Tuyau à connexion sécurisée - 1 Metre,
Bleu/Gris (emballage de 12) 1
13 R0527700 Tuyau à connexion sécurisée - 1 Metre,
Bleu/Gris 1
14 R0527400 Soupape FlowKeeper™ 1
15 R0527500 Débitmètre Zodiac 2
16 R0542600 Pesée de tuyau, Bleu 1
17 R0532400 Coude à verrou, 45°, allongé 1
18 R0532500 Coude à 45° (EVA) 1
19 R0527600 Manchon de soupape 1
20 R0541900 Roue déflectrice, Blanc 1
14 15 16 17
18
19
20
12, 13
