ESPAÑOL
Manual del Usuario
|
Zodiac
®
Limpiafondo T3
®

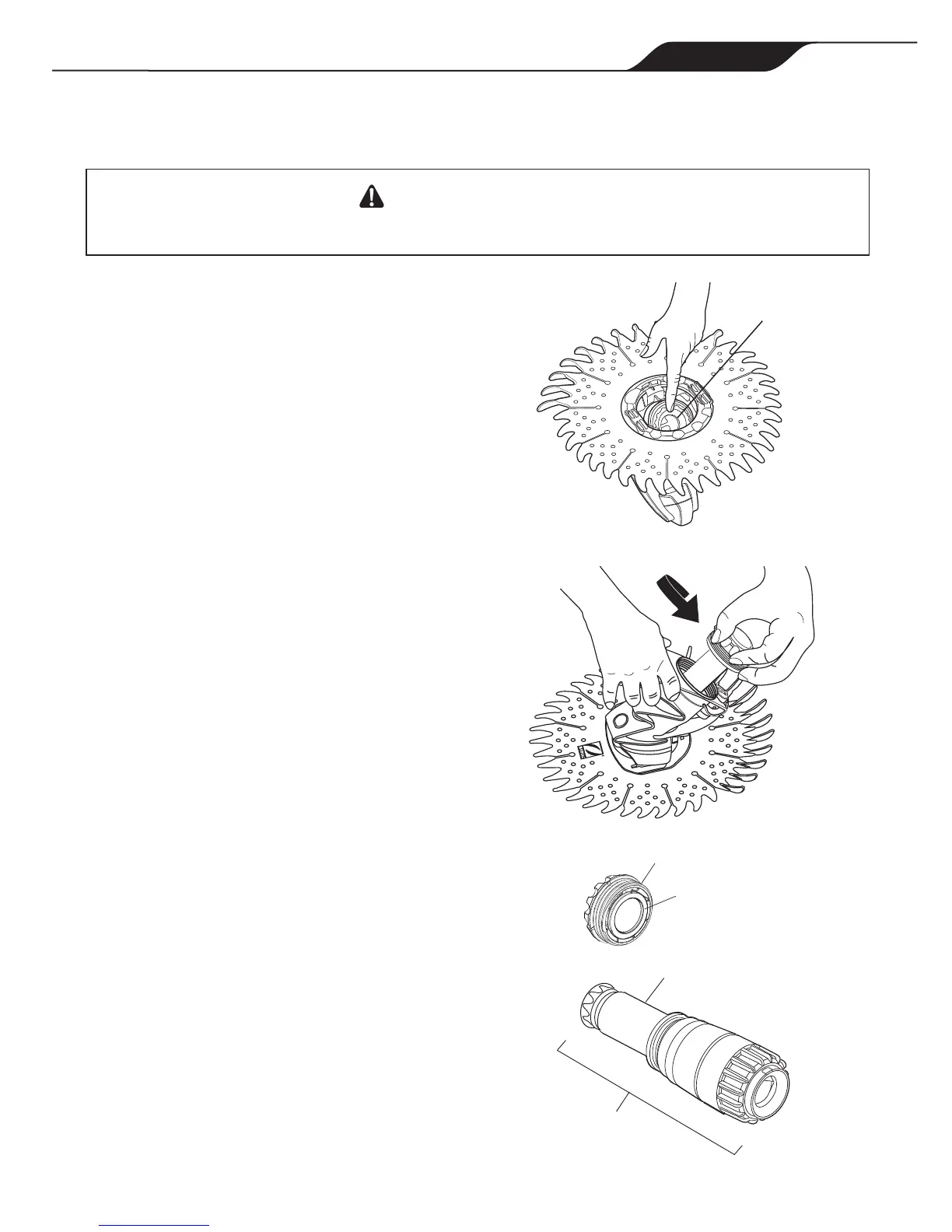

Diafragma
Figura 1
Limpieza del Diafragma
ADVERTENCIA
Para evitar lesiones graves, apague la bomba de succión del limpiafondos antes de realizar este paso.
Si se detiene el limpiafondos, apague la bomba
desuccióndellimpiafondos,remuevalodelagua,
ydespuésverifiquequeeldiafragmanoesté
obstruido.
1. Voltee el limpiafondos (ver Figura 1).
2. Inspeccione el diafragma y empuje y saque los
desechosuobstáculos.
 Sinoestábloqueado,verifiqueelesgasteo
deterioro del diafragma.
Para retirar el diafragma:
1. Desenrosque la tuerca manual (ver Figura 2) y
la arandala. Las ponga a un lado. La arandala
esta disenado para permanecer dentro de la
tuerca manual separarse come una unidad
singular(verFigura3).
2. Remuevaelmotor(Figura4)deempujesuperior
del cuerpo.
Figura3
Figura 2
Figura4
Tubo de extensión externo
Motor
Tuerca Manual
Arandala superior de
impulso
