ESPAÑOL
Zodiac
®
Limpiafondo T3
®
|
Manual del Usuario

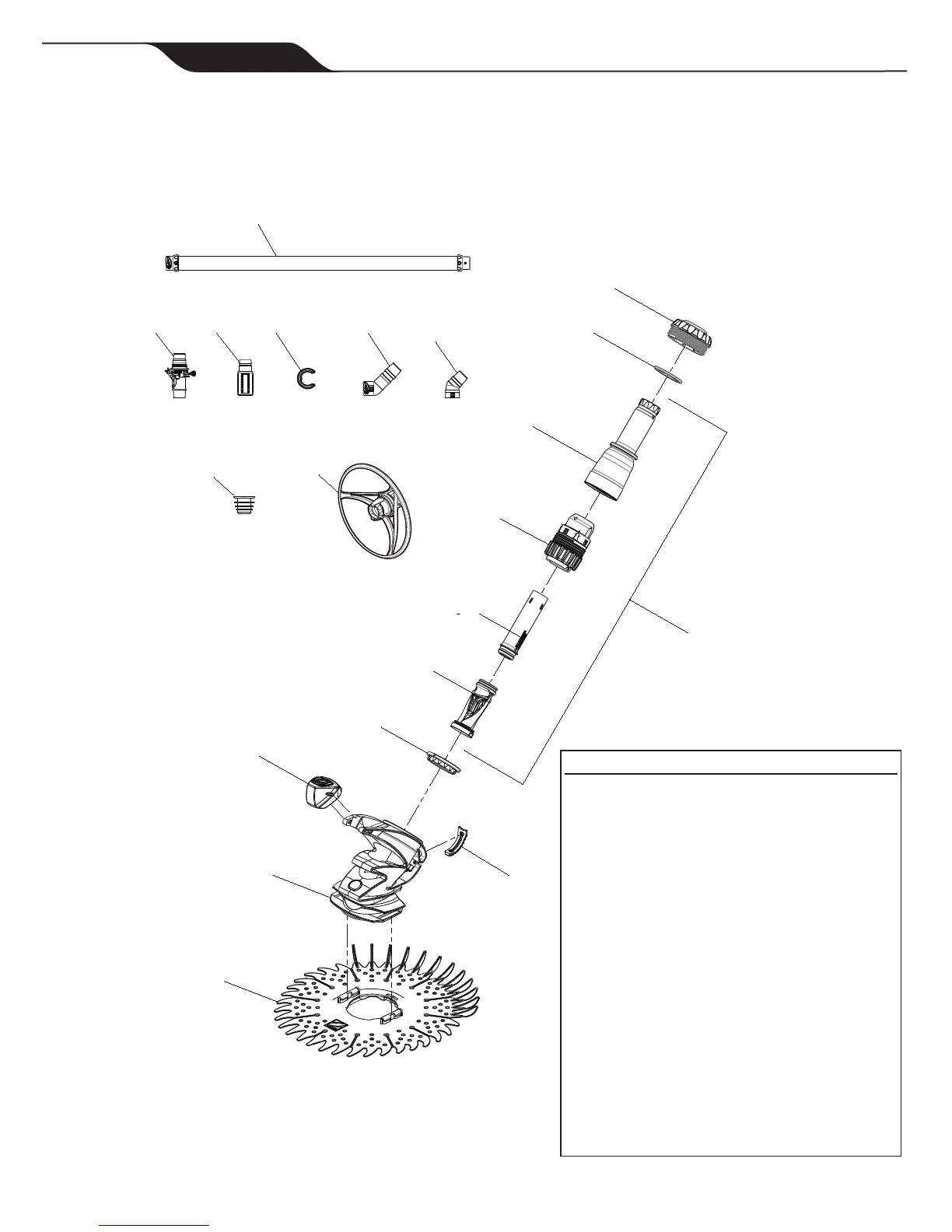

T3 Diagrama de piezas
No. Pieza # Descripción Cant.
1 R0541100 T3 Arandela manual 1
2 R0542300 T3 Arandelas (superior y inferior) 1
3 R0541000 T3 Motor 2
4 R0542100 T3 Tubo de extensión externo 1
5 R0542000 T3 Conjunto de copa 1
6 R0542200 T3 Tubo de extensión interno 1
7 X73010 Diaframa Duralife 1
8 R0541600 T3 Flotador 1
9 R0541800 T3 Bache 1
10 R0541200 T3 Cuerpo 1
11 R0541400 T3/B3 Disco 1
12 R0527800 Mangera de candado giratorio,
1 metro, azul/gris (paquete de 12) 1
13 R0527700 Mangera de candado giratorio, 1 metro,
azul/gris 1
14 R0527400 Válvula Flowkeeper™ 1
15 R0527500 Calibrador Zodiac
®
de caudal 2
16 R0542600 Peso de manguera universal, azul 1
17 R0532400 Codo de candado giratorio, 45°, extendida 1
18 R0532500 Codo de 45° Weir (EVA) 1
19 R0527600 Manguito de Válvula 1
20 R0541900 Rueda deflector,
montaje de manguera, azul 1
1
2
4
5
6
7
2
9
8
10
11
3
12, 13
14 15
16
17 18
19 20
21
14 15 16 17
18
19
20
12, 13
