FRANÇAIS
Guide du Propriétaire
|
Zodiac
®
T5 Duo
®
Aspirateur de Piscine Côté Aspiration
Pour réinstaller le diaphragme :
1. Fixez le diaphragme au tuyau
d'extension intérieur.
2. Insérez la pipe et le diaphragme
internes dans l’ensemble. Alignez
les onglets du diaphragme avec les
encoches, puis tirez de façon droite
(ne pas tourner) jusqu'à ce que le
bord du diaphragme soit visible
(Voir les Figures 6 et 7).
3. Vissez le tuyau d'extension extérieur,
puis glissez la rondelle de butée
et l'écrou manuel sur le tuyau
d'extension extérieur
(Voir la Figure 8).
4. Insérez le moteur dans le boîtier,
puis vissez l'écrou manuel serré
(Voir la Figure 9).
5. Assurez-vous que le tuyau
d'extension pivote librement en le
faisant tourner (Voir la Figure 10).
Rangement et hivernage
Ne jamais enrouler le tuyau. Ranger
le T5 Duo loin de la lumière directe du
soleil. Lorsque vous allez le stocker
pour l'hiver, éliminez toute l'eau du
robot. Enlevez tous les connecteurs
et adaptateurs de la ligne d'aspiration
réservée ou de l'écumoire. Stockez le
disque plat et les sections du tuyau
débranchées, sèches et droites.
Encoche
Unité de cuvette
Languette
Bord du
Diaphragme
Écrou manuel
Rondelle de butée supérieure
Tuyau d'extension
extérieur

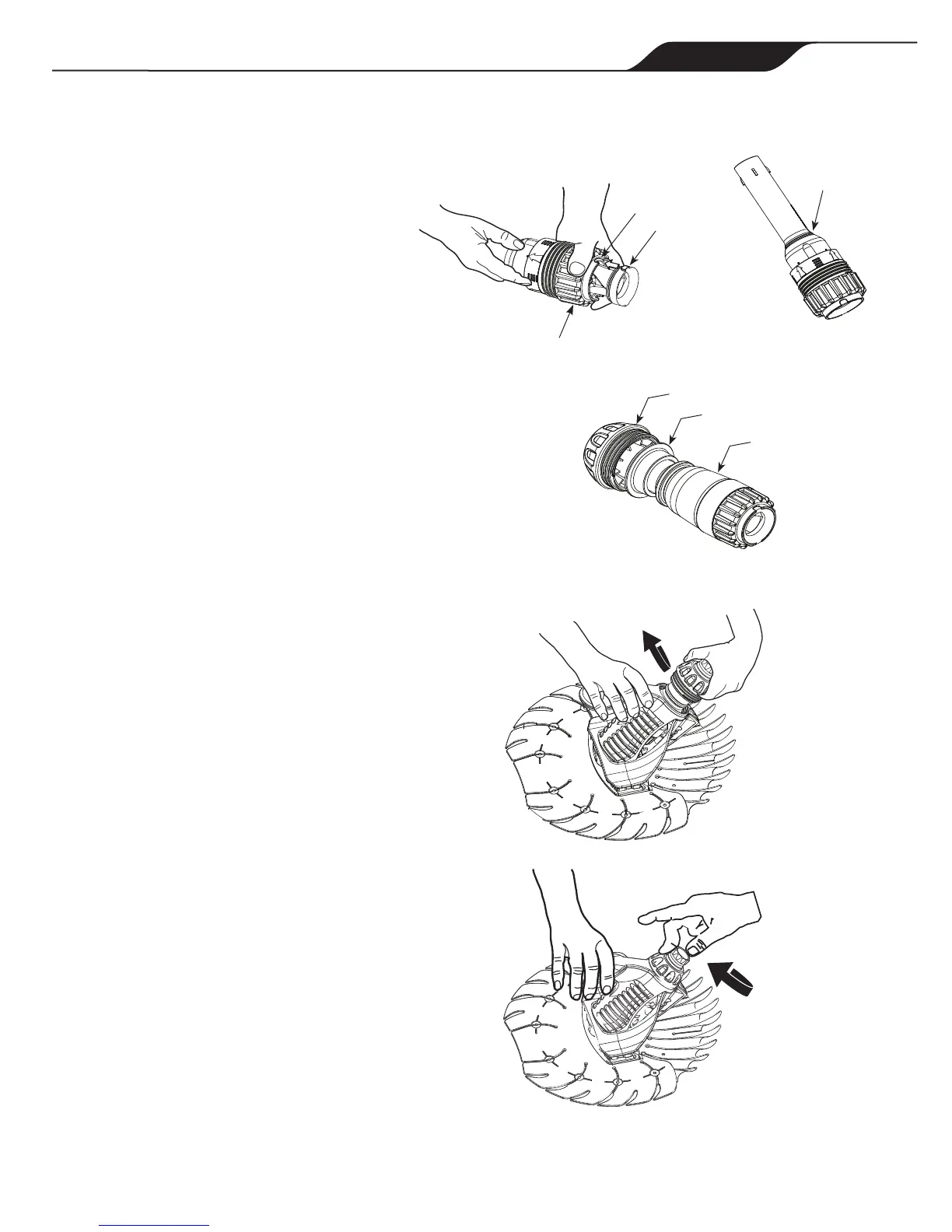

Figure 6 Figure 7
Figure 8
Figure 9
Figure 10
