Zotac ZBOX

14

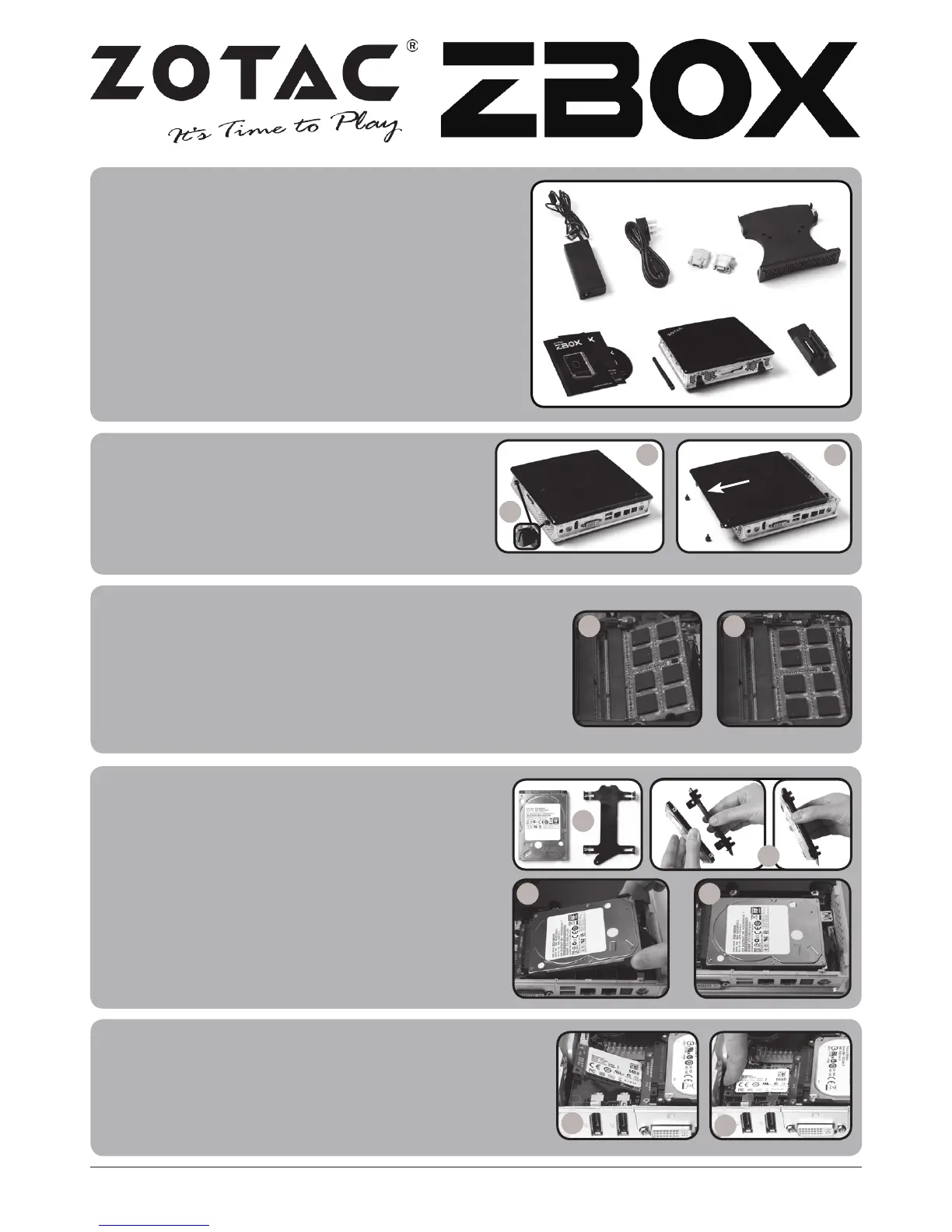

Verpackungsinhalt
• 1 x ZOTAC ZBOX
• 1 x Geräteständer
• 1 x VESA Monitor-/Wandhalterung inkl.
Befestigungsschrauben
• 1 x Netzteil
• 1 x Netzkabel
• 1 x Garantieschein
• 1 x Bedienungsanleitung
• 1 x Treiber disc
• 1 x DVI-VGA Adapter
• 1 x DVI-HDMI Adapter
• 1 x WiFi Antennen
Installieren einer Festplatte/SSD
1. Entfernen Sie die Rändelschraube der
Festplatten/SSD-Halterung.
2. Klappen sie die Kunststoff-Befestigung zur Seite.
3. Setzen Sie eine 2,5-Zoll-SATA-Festplatte/SSD in
die Halterung ein, indem Sie sie im 45 Grad-
Winkel vorsichtig in die Anschlussvorrichtung
einschieben.
4. Klappen sie die Kunststoff-Befestigung
wieder zurück und befestigen Sie sie mit der
Rändelschraube.
Installieren eines Speichermoduls
1. Setzen Sie im 45 Grad-Winkel ein SO-DIMM-
Speichermodul in den dafür vorgesehenen Steckplatz ein.
(Hinweis: Falls die ZOTAC ZBOX über zwei SO-DIMM Speicher-
Steckplätze verfügt, setzen Sie bitte ein Speichermodul zuerst in
den unteren Steckplatz ein.)
2. Drücken Sie vorsichtig das Speichermodul nach unten bis
es einrastet und von der Steckplatzvorrichtung gehalten
wird.
Konfiguration der ZOTAC ZBOX
1. Legen Sie die ZOTAC ZBOX auf eine ebene
Fläche mit den Gummifüßen nach oben zeigend.
2. Entfernen Sie die beiden Rändelschrauben.
3. Entfernen Sie die Abdeckung der ZOTAC ZBOX,
indem Sie sie in Richtung des Pfeils schieben.
2
1
3
21
1
2
3 4

2
1
Installieren einer mSATA SSD
1. Setzen Sie eine mSATA SSD in einem 45 Grad-
Winkel in den dafür vorgesehenen Steckplatz ein.
2. Drücken Sie die mSATA SSD vorsichtig
nach unten bis sie einrastet und von der
Steckplatzvorrichtung gehalten wird.
