Zotac ZBOX

15
Schnellanleitung
DE
Frontseite
1. Kopfhörer/Lautsprecher
Ausgang
2. Mikrofon Eingang
3. Kartenleser [MMC/SD/
SDHC/SDXC]
4. USB 3.0 Anschlüsse
5. WiFi-LED (optional)
6. Festplatten/SSD-LED
7. IR-Empfänger
8. Netzschalter

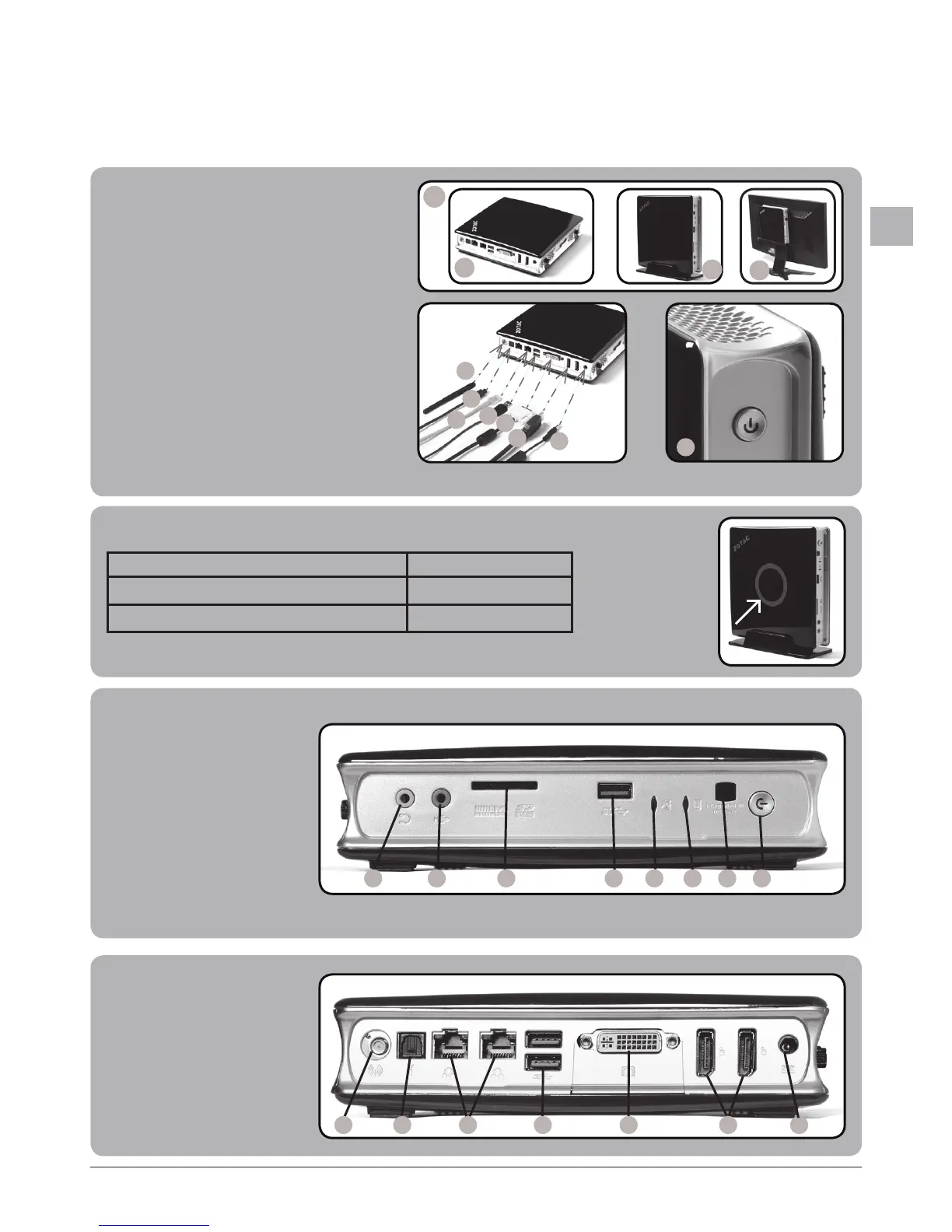

Inbetriebnahme der ZOTAC ZBOX
1. Wählen Sie eine ZOTAC ZBOX
Aufstellposition
i. Horizontal
ii. Vertikal im Geräteständer
iii. In der VESA Halterung am Monitor befestigt
2. Schließen Sie die WiFi Antennen an
3. Schließen Sie das Netzwerkkabel an
4. Schließen Sie Ihre S/PDIF Geräte an
5. Schließen Sie Ihre USB Geräte bzw. den
externen USB Infrarot Empfänger an
(optional)
6. Schließen Sie Ihren Monitor an
7. Schließen Sie das Netzteil an
8. Schließen Sie das Netzteil an
9. Schalten Sie das Gerät ein
10. Installieren Sie ein Betriebssystem
LED Anzeige (optional)
System ist eingeschaltet LED leuchtet
System ist ausgeschaltet LED ist aus
System bendet sich im Standby Modus LED blinkt langsam
Rückseite
1. WiFi Antennen-Anschluss
2. Optischer S/PDIF Ausgang
3. Netzwerk (RJ45)
Anschlüsse
4. USB 2.0 Anschlüsse
5. DVI Anschluss
6. DisplayPort Anschluss
7. Netzteil Anschluss (DC19V)
1
i
ii
iii
2
3
4
5
6
9
7
8
1 2 3 4 6 75
1 2 3 4 5 6 7 8
